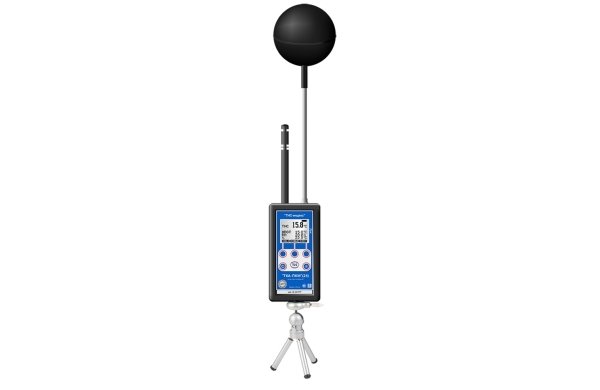

Термогигрометр с расчётом ТНС-индекса с поверкой ТКА ТКА-ПКМ(24)

Артикул: 1-353510

  • температуры точки росы (tтр, °С),
  • средней температуры излучения (tрад.ср., °С),
  • интенсивности теплового облучения (Вт/м2).

Назначение прибора

Прибор предназначен для измерения в помещениях относительной влажности, температуры воздуха и температуры внутри чёрного шара, а также отображения вычисляемых в режиме реального времени параметров:

  • ТНС и WBGT-индексов (°С),
  • температуры влажного термометра (tвл, °С),
  • температуры точки росы (tтр, °С),
  • средней температуры излучения (tрад.ср., °С),
  • интенсивности теплового облучения (Вт/м2).

Основные технические характеристики

Диапазоны измерений:

Относительной влажности 10 ÷ 98 %
Температуры воздуха 0 ÷ +50 °С
Температуры внутри чёрного шара 0 ÷ +100 °С
ТНС-индекса 0 ÷ +70 °С
WBGT-индекса (при наличии солнечной радиации) 0 ÷ +75 °С
Температуры влажного термометра -10 ÷ +50°С
Температуры точки росы -40 ÷ +50 °С
Средней температуры излучения 0 ÷ +160°С
Интенсивности теплового облучения 0 ÷ 1700 Вт/м2

Основные абсолютные погрешности измерений

Относительной влажности ± 5,0 %
Температуры воздуха ± 0,5 °С
Температуры внутри чёрного шара:
 - в диапазоне температур (0 ÷ +50 °С) ± 0,5 °С
 - в диапазоне температур выше +50 °С ± 1,0 °С

Диапазон показаний температуры влажного термометра вычисляется согласно аналитической формуле, полученной статистической обработкой Таблиц психрометрических (ГОСТ 8.524-85).

Диапазон показаний температуры точки росы определяется в соответствии с ГОСТ 8.524-85.

Диапазон показаний индекса тепловой нагрузки среды (ТНС-индекса) вычисляется по формуле для расчёта ТНС внутри помещений:

ТНС = 0,7· tвл + 0,3 · tsph, где tвл — температура влажного термометра, tsph — температура чёрного шара.

Диапазон показаний средней радиационной температуры вычисляется, согласно ISO 7726, по формуле:

tрад.ср. = [ (tsph + 273,2)4 + 0,48 · 108 · (tsph – t)5/4 ]1/4 – 273,2, °С.

Диапазон показаний интенсивности теплового облучения вычисляется, согласно ISO 7726, по формуле:

W = 5,67 · 10-8 · [ (tрад.ср. + 273,2)4 – (t + 273,2)4 ], Вт/м2.

Условия эксплуатации прибора

Температура окружающего воздуха от 0 до +50 °С
Относительная влажность воздуха при температуре окружающего воздуха 25 °С до 98 %
Атмосферное давление 80 ÷ 110 кПа

Габаритные размеры прибора

Габаритные размеры прибора (без штатива, с установленным черным шаром) 430 х 90 х 90 мм
Масса прибора (не более) 0,5 кг
Два элемента питания - типоразмер батареи «АА» 3 В

В комплект поставки входит чёрный шар (сфера) диаметром 90 мм; батарея щелочная повышенной ёмкости (типоразмер «Крона»); штатив-трипод настольный (по заказу напольный штатив высотой h=1,3 м); кабель связи с ПК (через USB) и диск с программным обеспечением.


Область применения прибора

Санитарный и технический надзор в жилых и производственных помещениях, музеях, библиотеках, архивах; аттестация рабочих мест и другие сферы деятельности.

Комплектация:

  • Прибор комбинированный «ТКА-ПКМ»(24)
  • Элемент питания типа «АА» (2 шт)
  • Штатив-трипод настольный
  • Чёрный шар (сфера)
  • Руководство по эксплуатации
  • Паспорт
  • Диск с программным обеспечением
  • Кабель последовательного порта
  • Сумка для прибора
  • Транспортная тара

Существенные преимущества перед аналогами

Прямых аналогов нет. В приборе реализована уникальная возможность определения значений ТНС и WBGT индексов в режиме реального времени благодаря одновременному измерению температур воздуха и внутри чёрного шара, влажности воздуха и вычислению точных значений температуры влажного термометра по специальной программе, защищённой Свидетельством об официальной регистрации программы для ЭВМ № 2004611468.

Дополнительное одновременное определение значений средней температуры излучения и интенсивности теплового облучения обеспечивает эффективную и достоверную оценку возможного теплового перегрева при исследовании горячей окружающей среды.

Оснащение USB-интерфейсом позволяет: расширить возможности прибора без ущерба для времени снятия информации, отказаться от бумажных носителей во время считывания параметров микроклимата.

Диапазон измерения температуры внутри чёрного шара расширен до +100°С. Увеличена длина зонда для измерения температуры внутри чёрного шара, что улучшило тепловую развязку между корпусом прибора и черным шаром. Введена функция установки оператором времени экспози ции при измерении тепловых индексов и параметров, в пределах от 5 до 60 мин., с дискретностью 5 мин. Весь процесс измерения ТНС и WBGT индексов полностью автоматизирован. Введены дополнительные функции обработки получаемой информации: запоминание, усреднение, выделение минимальных и максимальных значений, графическое отображение измеряемых и вычисляемых параметров микроклимата.

Сертификат ''ТКА-ПКМ'' (*.jpg)
Описание типа ''ТКА-ПКМ'' (*.rar)
Методика поверки ''ТКА-ПКМ'' (*.zip)
Руководство по эксплуатации ''ТКА-ПКМ''(24) (*.pdf)
Скачать ПО "ТКА Монитор ПКМ(24)" (*.exe)
