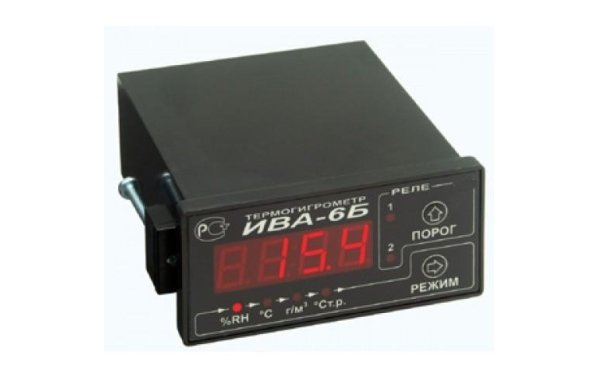

Стационарный термогигрометр Ива-6Б с преобразователем ДВ2ТСМ-1Т-4П используется для измерения влагосодержания неагрессивных технологических газов и сжатого воздуха.
| Применение термогигрометра ИВА-6: | ||
| • | системы безопасности атомных электростанций; | |
| • | оборудование осушки воздуха и технологических газов; | |
| • | измерение влажности элегаза в элегазовом электротехническом оборудовании; | |
| • | контроль влажности газа на входе озонатора; | |
| • | измерение влажности защитной атмосферы в металлургической промышленности; | |
| • | контроль влажности в осушаемых гермообъемах. | |
| Исполнение конструкции гигрометра ИВА6 и ее особенности: | ||
| • | Термогигрометр состоит из блока индикации и измерительного преобразователя влажности и температуры ДВ2ТСМ-1Т-4П. | |
| • | Щитовое исполнение блока индикации с лицевой панелью 48х96 мм, питание ~220В 15%, 50 Гц | |
| • | Измерительный преобразователь подключается к блоку индикации трехпроводным кабелем длиной до 300 м | |
| • | Термогигрометр может комплектоваться пробоотборным устройством серии ПДВ. | |
Удобным контрольно-измерительным прибором для автоматизации измерений влажности в различных технических применениях делает широкая номенклатура измерительных преобразователей влажности и температуры ДВ2ТСМ и программных конфигураций блока индикации термпогигрометра Ива-6Б.
| • | Определение параметров микроклимата воздуха в помещениях | |
| • | Определение влажности и температуры в свободной атмосфере | |
| Регулирование и сигнализация для систем КИПиА контроля параметров влажности и температуры: | ||
| • | технологические, холодильные камеры, камеры сушки; | |
| • | системы вентиляции и кондиционирования. | |
| • | Определение влагосодержания сжатого воздуха, азота, инертных и других неагрессивных технологических газов. | |
Технические характеристики:
| Диапазон измерений | |
| относительной влажности, % | 0...98 |
| Температуры, ºС | |
| исполнение 1Т | 0...+60 |
| исполнение 2Т | -20...+60 |
| исполнение 3Т | -40...+60 |
| исполнение 4Т (только исп. "Г") | 0...+150 |
| Пределы допускаемой основной абсолютной погрешности измерений относительной влажности, % | |
| исполнение 1П | ±2 |
| исполнение 2П | ±1 |
| Пределы допускаемой абсолютной погрешности измерений температуры, ºС | |
| в диап. от -40 до 0ºС | ±1 |
| в диап. от 0 до 60ºС | ±0,5 |
| в диап. от 60 до 150ºС | ±1 |
| Габаритные размеры блока индикации, мм (не более): | 48x96x102 |
| Питание | ~220В±15%, 50 Гц |
| Потребляемая мощность, Вт (не более) | 5 |
| Межповерочный интервал, месяцев | 12 |
Комплектность поставки:
| № | Наименование изделия или документа | Обозначение |
| 1 | Блок индикации ИВА-6Б | ЦАРЯ7.772.002 |
| 2 | Измерительный преобразователь влажности и температуры ДВ2ТСМ | ЦАРЯ2.553.004-0Х |
| 3 | Защитный колпачок из нержавеющей стали с пористым фильтром из фторопласта (поры около 1 мкм) | - |
| 4 | Пористый защитный колпачок из спеченной нержавеющей стали (поры около 25 мкм) | - |
| 5 | Соединительный кабель | ЦАРЯ3.660.021 |
| 6 | Руководство по эксплуатации | ЦАРЯ2.772.002 РЭ |
| 7 | Переходная втулка для установки измерительного преобразователя в рабочую камеру образцового генератора влажного газа "Родник-2" | ЦАРЯ4.170.008 |
| 8 | Компакт-диск с программным обеспечением для термогигрометра ИВА-6Б | - |
| 9 | Кабель для подключения измерительных преобразователей ДВ2ТСМ к ПК | ЦАРЯ3.660.022 |
| 10 | Упаковка | ЦАРЯ4.170.006 СБ |
