Назначение
Термогигрометр предназначен для непрерывного (круглосуточного) измерения, регулирования и регистрации относительной влажности и температуры воздуха и/или других неагрессивных газов.
Термогигрометр может применяться в различных технологических процессах в промышленности, энергетике, сельском хозяйстве, гидрометеорологии и других отраслях хозяйства.
Достоинства
- интерфейсы связи с компьютером RS-485, RS-232 и USB;
- возможность регистрации данных;
- взаимозаменяемость первичных преобразователей;
- возможность пересчёта значений различных единиц влажности (% -> °Ст.р., ppm, г/м3);
- до 16 встроенных устройств коммутации (реле) для управления внешними исполнительными устройствами;
- отображение параметров регулирования на передней панели блока измерения;
- наличие нескольких режимов управления: логическое, по гистерезису, ПИД-управление;
- до 16 аналоговых выходов 4…20, 0…5, 0…20 мА с возможностью управления по ним;
- возможность объединения приборов в измерительную сеть.
Базовый комплект поставки:

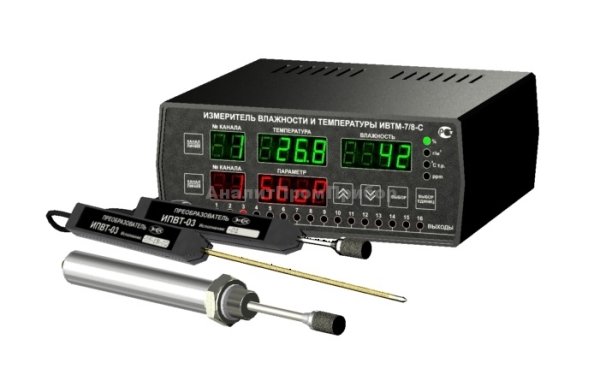

- блок измерения и индикации ИВТМ-7/8-С-YР-ZА в необходимом исполнении
- РЭ и паспорт
| Диапазон измерения относительной влажности, % | 0…99 |
| Основная погрешность измерения относительной влажности, % (для исполнения преобразователя ИПВТ—03—...—2В / ИПВТ—03—...—3В) | ±2,0 / ±1,0 в диапазоне 0...60%, ±2,0 в диапазоне 60...90% |
| Дополнительная погрешность измерения влажности от температуры окружающего воздуха в диапазоне рабочих температур, %/°С, не более | 0,2 |
| Постоянная времени измерения влажности, с, не более | 60 |
| Единицы представления влажности | % отн. влажн.,°С по т.р., ppm, г/м3 |
| Диапазон измеряемых температур и абсолютная погрешность измерения температуры | см. таблицу преобразователей |
| Габаритные размеры блока измерения, мм, не более | 235×255×105 |
| Масса блока измерения, кг, не более | 2,5 |
| Длина кабеля для подключения первичного преобразователя к измерительному блоку, м | до 1000 |
| Интерфейс связи с компьютером | RS-232, RS-485, USB |
| Количество точек автоматической статистики | 30000 |
| Питание прибора, В | 220±22 В, 50±1 Гц |
| Тип индикатора | Светодиодный |
| Потребляемая прибором мощность, Вт, не более | 15 |
| Токовый выход: | |
| Диапазон изменения выходного тока, мА | 0…5, 0…20, 4…20 |
| Дискретность изменения выходного тока, мкА | 19,5 |
| Максимальное сопротивление нагрузки, Ом | 300 |
| Нагрузочная способность реле | 7А при 220В |
| Рабочие условия применения блока измерения: | |
| — температура воздуха, °С | -40…+50 |
| — относительная влажность, % (без конденсации влаги) | 2...95 |
| — атмосферное давление, кПа | 84…106 |
| Средний срок службы, лет | 5 |
