Назначение

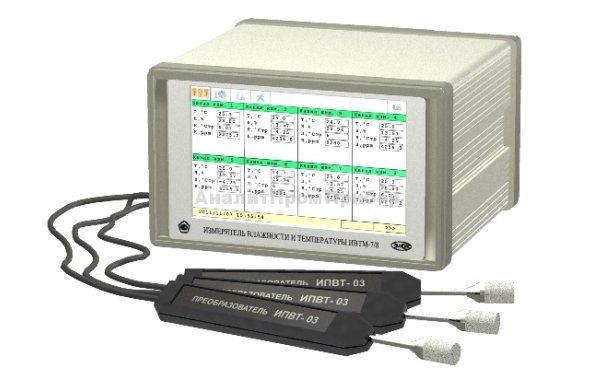

Термогигрометр предназначен для непрерывного (круглосуточного) измерения, регулирования и регистрации относительной влажности и температуры воздуха и/или других неагрессивных газов. Термогигрометр может применяться в различных технологических процессах в промышленности, энергетике, сельском хозяйстве, гидрометеорологии и других отраслях хозяйства.
Достоинства
- цветной TFT графический дисплей (7") с сенсорной панелью;
- интуитивно понятный интерфейс, полностью сенсорное управление;
- принцип Plug & Play, обеспечивающий взаимозаменяемость преобразователей различного конструктивного исполнения;
- интерфейс связи с компьютером RS-232, RS-485 и USB;
- наличие шестнадцати унифицированных аналоговых выходов 4...20, 0...5, 0...20 мА (гигрометр ИВТМ-7/Х-Т-16А (7));
- наличие шестнадцати встроенных устройств коммутации (реле) для управления внешними исполнительными устройствами (гигрометр ИВТМ-7/Х-Т-16Р (7));
- возможность совмещения в одном измерительном блоке прибора восьми реле и восьми аналоговых выходов (гигрометр ИВТМ-7/Х-Т-8Р-8А (7));
- наличие нескольких режимов управления: логическое, по гистерезису;
- режим графического отображения измеряемых параметров\накопленной статистики;
- отображение параметров регулирования на дисплее блока измерения;
- возможность снятия скриншотов во время работы прибора, с последующим переносом на ПК;
- встроенный аккумулятор для обеспечения автономного питания (опционально);
- металлический ударопрочный корпус;
- возможность объединения приборов в измерительную сеть.
| Диапазон измерения относительной влажности, % | 0…99 |
| Основная погрешность измерения относительной влажности, % (для исполнения преобразователя ИПВТ—03—...—2В / ИПВТ—03—...—3В) | ±2,0 / ±1,0 в диапазоне 0...60%, ±2,0 в диапазоне 60...90% |
| Дополнительная погрешность измерения влажности от температуры окружающего воздуха в диапазоне рабочих температур, %/°С, не более | ±0,2 |
| Постоянная времени измерения влажности, с, не более | 60 |
| Единицы представления влажности | % отн. влажн.,°С по т.р., ppm, г/м3 |
| Питание прибора, В | 220±22 В, 50±1 Гц |
| Тип индикатора | ТFT 800*480, 65535 цветов, резистивная сенсорная панель |
| Потребляемая прибором мощность, Вт, не более | 30 |
| Количество точек автоматической статистики | 512000 |
| Длина кабеля для подключения первичного преобразователя к измерительному блоку, м | до 1000 |
| Интерфейс связи с компьютером | RS-232, RS-485, USB |
| Токовый выход: | |
| Диапазон изменения выходного тока, мА | 0…5, 0…20, 4…20 |
| Дискретность изменения выходного тока, мкА | 19.5 |
| Максимальное сопротивление нагрузки, Ом | 300 |
| Нагрузочная способность реле | 7 А при 220 В |
| Масса блока измерения, кг, не более | 2,5 |
| Габаритные размеры блока измерения, мм, не более | 215×190×140 |
| Рабочие условия применения блока измерения: | |
| — температура воздуха, °С | -20…+50 |
| — относительная влажность, % (без конденсации влаги) | 2...95 |
| — атмосферное давление, кПа | 84…106 |
| Средний срок службы, лет | 5 |
