Назначение

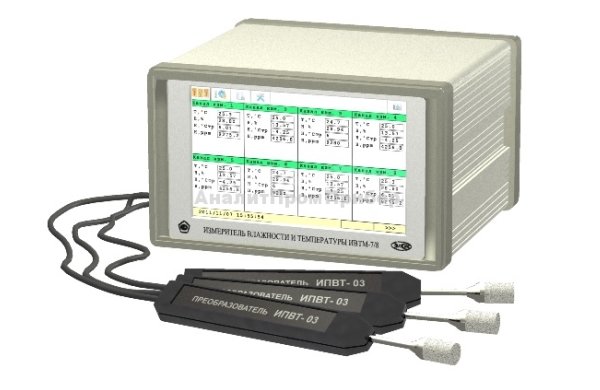

Термогигрометр предназначен для непрерывного (круглосуточного) измерения, регулирования и регистрации относительной влажности и температуры воздуха и/или других неагрессивных газов. Термогигрометр может применяться в различных технологических процессах в промышленности, энергетике, сельском хозяйстве, гидрометеорологии и других отраслях хозяйства.
Достоинства
- цветной TFT графический дисплей (7") с сенсорной панелью;
- интуитивно понятный интерфейс, полностью сенсорное управление;
- принцип Plug & Play, обеспечивающий взаимозаменяемость преобразователей различного конструктивного исполнения;
- интерфейс связи с компьютером RS-232, RS-485 и USB;
- наличие шестнадцати унифицированных аналоговых выходов 4...20, 0...5, 0...20 мА (гигрометр ИВТМ-7/Х-Т-16А (7));
- наличие шестнадцати встроенных устройств коммутации (реле) для управления внешними исполнительными устройствами (гигрометр ИВТМ-7/Х-Т-16Р (7));
- возможность совмещения в одном измерительном блоке прибора восьми реле и восьми аналоговых выходов (гигрометр ИВТМ-7/Х-Т-8Р-8А (7));
- наличие нескольких режимов управления: логическое, по гистерезису;
- режим графического отображения измеряемых параметров\накопленной статистики;
- отображение параметров регулирования на дисплее блока измерения;
- возможность снятия скриншотов во время работы прибора, с последующим переносом на ПК;
- встроенный аккумулятор для обеспечения автономного питания (опционально);
- металлический ударопрочный корпус;
- возможность объединения приборов в измерительную сеть.
Диапазон измерения относительной влажности, % |
0…99 |
Основная погрешность измерения относительной влажности, % (для исполнения преобразователя ИПВТ—03—...—2В / ИПВТ—03—...—3В) |
±2,0 / ±1,0 в диапазоне 0...60%, ±2,0 в диапазоне 60...90% |
Дополнительная погрешность измерения влажности от температуры окружающего воздуха в диапазоне рабочих температур, %/°С, не более |
±0,2 |
Постоянная времени измерения влажности, с, не более |
60 |
Единицы представления влажности |
% отн. влажн.,°С по т.р., ppm, г/м3 |
Питание прибора, В |
220±22 В, 50±1 Гц |
Тип индикатора |
ТFT 800*480, 65535 цветов, резистивная сенсорная панель |
Потребляемая прибором мощность, Вт, не более |
30 |
Количество точек автоматической статистики |
512000 |
Длина кабеля для подключения первичного преобразователя к измерительному блоку, м |
до 1000 |
Интерфейс связи с компьютером |
RS-232, RS-485, USB |
Токовый выход: |
|
Диапазон изменения выходного тока, мА |
0…5, 0…20, 4…20 |
Дискретность изменения выходного тока, мкА |
19.5 |
Максимальное сопротивление нагрузки, Ом |
300 |
Нагрузочная способность реле |
7 А при 220 В |
Масса блока измерения, кг, не более |
2,5 |
Габаритные размеры блока измерения, мм, не более |
215×190×140 |
Рабочие условия применения блока измерения: |
|
— температура воздуха, °С |
-20…+50 |
— относительная влажность, % (без конденсации влаги) |
2...95 |
— атмосферное давление, кПа |
84…106 |
Средний срок службы, лет |
5 |
