Назначение

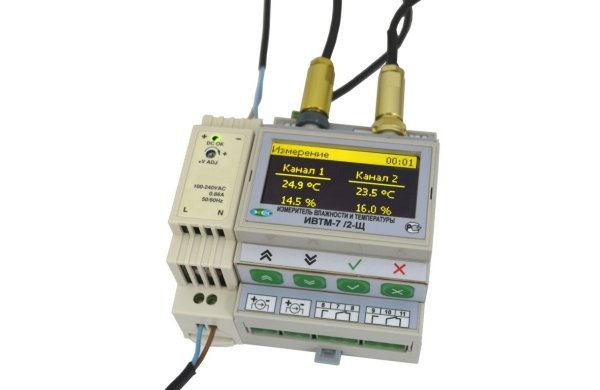

Термогигрометр предназначен для непрерывного (круглосуточного) измерения и регистрации относительной влажности и температуры воздуха и/или других неагрессивных газов.
Термогигрометр может применяться в различных технологических процессах в промышленности, энергетике, сельском хозяйстве, гидрометеорологии и других отраслях хозяйства.
Достоинства
- щитовое исполнение корпуса на DIN-рейку;
- малые габариты;
- малая потребляемая мощность;
- высококонтрастный графический индикатор;
- интерфейсы RS-485, USB;
- взаимозаменяемость первичных преобразователей;
- возможность пересчёта значений различных единиц влажности (% -> ppm, г/м3, Св.т.);
- расстояние от измерительного блока до преобразователя может быть до 1000 метров;
- возможность объединения приборов в измерительную сеть.
| Диапазон измерения относительной влажности, % | 0…99 |
| Основная погрешность измерения относительной влажности, % (для исполнения преобразователя ИПВТ—03—...—2В / ИПВТ—03—...—3В) | ±2,0 / ±1,0 в диапазоне 0...60%, ±2,0 в диапазоне 60...90% |
| Дополнительная погрешность измерения влажности от температуры окружающего воздуха в диапазоне рабочих температур, %/°С, не более | 0,2 |
| Диапазон измеряемых температур и абсолютная погрешность измерения температуры | см. таблицу преобразователей |
| Постоянная времени измерения влажности, с, не более | 60 |
| Единицы представления влажности | % отн. влажн., Твт.т., г/м3 |
| Количество точек автоматической статистики | 780 |
| Питание прибора, В | 12...24 В постоянного тока |
| Тип индикатора | Монохромный OLED индикатор 132*64 |
| Потребляемая прибором мощность, Вт, не более | 2 |
| Длина кабеля для подключения первичного преобразователя к измерительному блоку, м | до 1000 |
| Интерфейс связи с компьютером | USB, RS-485 |
| Нагрузочная способность реле | 7А при 220В |
| Токовый выход: | |
| Диапазон изменения выходного тока, мА | 0…5, 0…20, 4…20 |
| Дискретность изменения выходного тока, мкА | 19,5 |
| Максимальное сопротивление нагрузки, Ом | 300, 1000, 300 |
| Масса блока измерения, кг, не более | 0,2 |
| Габаритные размеры блока измерения, мм, не более | 100×60×80 |
| Рабочие условия применения блока измерения: | |
| — температура воздуха, °С | -40…+50 |
| — относительная влажность, % (без конденсации влаги) | 2...95 |
| — атмосферное давление, кПа | 84…106 |
| Средний срок службы, лет | 5 |
