Назначение ИВА-6А
Термогигрометры ИВА-6А предназначены для измерения и регистрации относительной влажности, температуры и атмосферного давления воздуха в жилых, складских и производственных помещениях, а также в свободной атмосфере.
Области применения
- измерение параметров микроклимата в музеях, архивах, библиотеках, аптеках, испытательных лабораториях;
- аттестация рабочих мест в центрах охраны труда и ЦГСЭН;
- контроль параметров микроклимата в чистых производственных помещениях фармацевтической и электронной промышленности;
- контроль влажности воздуха в полиграфической промышленности;
- текстильная промышленность;
- системы вентиляции и кондиционирования зданий и сооружений, системы.
Принцип действия и конструктивное исполнение

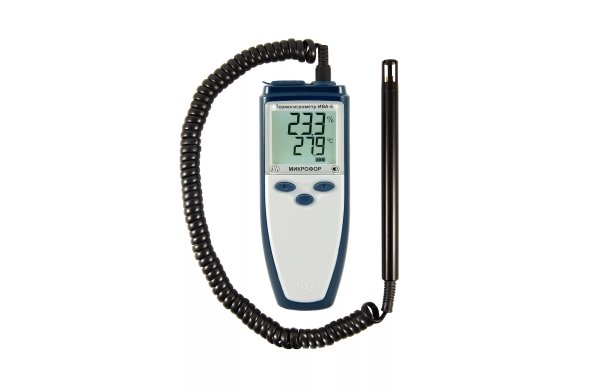

Термогигрометр ИВА-6А состоит из блока индикации и измерительного преобразователя, соединенных между собой гибким неразъемным кабелем длиной около 1 м.
На жидкокристаллическом дисплее термогигрометра постоянно высвечиваются текущие значения температуры и относительной влажности воздуха. Период обновления показаний - 1 минута. При нажатии на любую кнопку термогигрометр переходит в "быстрый" режим измерений и период обновления показаний индикатора уменьшается до 4 с. Через 30 с период обновления показаний индикатора возвращается к значению 1 минута.
Термогигрометр может показывать температуру точки росы (инея), пересчитанную из измеренных значений относительной влажности и температуры.
В области отрицательных температур термогигрометр измеряет относительную влажность воздуха, насыщенного относительно поверхности льда или воды (определяется при конфигурировании термогигрометра).
Для регистрации данных в термогигрометрах ИВА-6А используются карты памяти типа microSD.
Количество записей измеренных значений на 1 МБ карты памяти - 1000.
Термогигрометры содержат встроенную память для регистрации свыше 20 тысяч измерений с задаваемым интервалом в реальном календарном времени. Считывание информации из термогигрометров осуществляется с помощью интерфейсного кабеля КИ-1, подключаемого к СОМ-порту персонального компьютера (поставляется отдельно).
Термогигрометр запоминает минимальные и максимальные значения влажности и температуры, время и дату этих событий.
Для работы с данными измерений и с ИВА-6А поставляется программа "DataLogger", которая позволяет получить накопленные данные из памяти прибора, просмотреть их на экране компьютера в текстовом или графическом виде, выделить значения влажности или температуры, выходящие за установленные пороги, распечатать текстовый или графический отчет за любой интервал времени, вести базу данных по многим термогигрометрам.
Вместе с интерфейсным кабелем поставляется программное обеспечения для конфигурирования термогигрометра и проведения его юстировки.
Время непрерывной работы от одного комплекта элементов питания (2 элемента АА) - более 2 лет.
Термогигрометр ИВА-6А может крепиться на стене с помощью пластикового кронштейна.
При необходимости поставляется защитный колпачок из пористого фторопласта для защиты от аэрозолей пыли и конденсата.
Базовый комплект поставки:
- прибор
- чехол
- РЭ и паспорт
- поверка
Дополнительная комплектация:
- кронштейн для установки приборов ИВА-6А на стене
- устройство чтения/записи карт памяти для
считывания данных из SD карт памяти, USB, только SD
- устройство считывания данных DLR-05 для подключения и считывания данных из ДВ2ТСМ-Р-Б в ПК через USBпорт, ПО "Datalogger"
- колпачок защитный из пористого фторопласта (поры 1 мкм) для защиты сенсоров от пыли и аэрозолей
Рабочий диапазон температур, °С: | |
— блок индикации | -20…+50 |
Диапазон измерений: | |
— относительной влажности, % | 0…98 |
— температуры, °С | -20…+60 |
— атмосферного давления, гПа | 700...1100 |
Пределы основной абсолютной погрешности измерений относительной влажности в диапазоне 0 до 90%, % | ±2 |
Пределы основной абсолютной погрешности измерений относительной влажности в диапазоне 90 до 98%, % | ±3 |
Пределы абсолютной погрешности измерений температуры, °C | ±0,3 |
Пределы абсолютной погрешности измеренийатмосферного давления, гПа | ±2,5 |
Габаритные размеры: | |
— блока индикации, мм (не более) | 25×70×147 |
— измерительного преобразователя, мм (не более) | Ø16×175 |
Длина соединительного кабеля, м (не менее) | 0,8 |
Масса термогигрометра, кг (не более) | 0,4 |
Межповерочный интервал, мес | 12 |
