Назначение

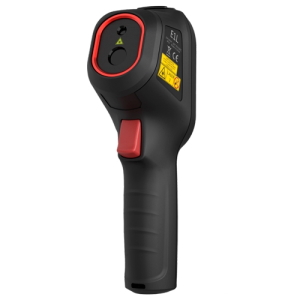

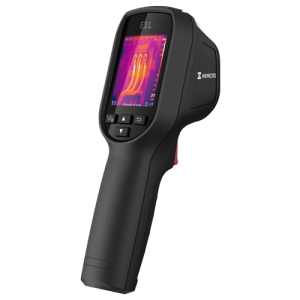

Ручная тепловизионная камера Hikmicro E1L основана на технологии построения термографических изображений и специально разработана для тех областей применения, где требуется измерение температуры. С ее помощью можно быстро находить и устранять неисправности на месте эксплуатации.
Особенности
- Тепловое разрешение: 160 × 120 (19 200 пикселей);
- Тепловая чувствительность: < 40 мK (при 25 °C, F#=1.0);
- Диапазон измерения температуры: от -20 °C до 550 °C (-4°F~1022°F);
- Погрешность: максимальная (±2°C/3,6°F, ±2%) для температуры окружающей среды от 15°C до 35°C (от 59°F до 95°F) и температуры объекта выше 0°C (32°F);
- Начальные настройки измерения: центральное пятно, горячее пятно, холодное пятно, выкл.;
- Частота кадров 25 Гц;
- Вес: 350 г;
- До 8 часов непрерывной работы.
Технические характеристики
Параметр | Значение |
Тепловой модуль | |
Датчик изображения | Неохлаждаемый микроболометр из оксида ванадия |
ИК-разрешение | 160 × 120 (19 200 пикселей) |
Шаг пикселя | 17 мкм |
Спектральный диапазон | 8 - 14 мкм |
Тепловая чувствительность | < 40 мK (при 25 °C, F#=1.0) |
Фокусное расстояние | 3,1 мм |
Поле зрения | 37,2° × 50° |
Минимальная дистанция фокусировки | 0,15 м |
Фокусировка | Фиксированная |
Частота кадров | 25 Гц |
Апертура | F1.1 |
Воспроизведение изображения | |
Дисплей | Разрешение 320 × 240, ЖК-экран 2,4’’ |
Цветовые палитры | Горячее белым, горячее черным, радуга, горячий металл |
Измерение и анализ | |
Температурный диапазон объекта | От -20 °C до 550 °C |
Погрешность | Максимальная (±2°C, ±2%), при температуре окружающей среды от 15°C до 35°C и температуре объекта выше 0°C |
Начальные настройки измерений | Центральное пятно, горячее пятно, холодное пятно, выкл. |
Хранение информации | |
Носитель информации | Съемная карта Micro SD (8 ГБ) |
Емкость памяти изображений | 150 000 изображений |
Формат файла изображения | JPEG вместе с данными измерений |
Функции | |
Лазерный указатель | Есть |
Тип лазера | Класс Ⅱ |
Уровень/диапазон | Автоматический |
Система электропитания | |
Источник питания | 3,7 В постоянного тока/0,4 А |
Потребляемая мощность | 1,2 Вт |
Тип батареи | Перезаряжаемая литий-ионная батарея |
Время работы батареи | 8 часов непрерывной работы |
Общие характеристики | |
Язык меню | 17 языков: английский/немецкий/французский/русский/корейский/испанский/ португальский/итальянский/японский/венгерский/чешский/словацкий/польский/румынский/датский/турецкий/китайский |
Диапазон рабочих температур | от -20 °C до 50 °C |
Диапазон температур хранения | от -20 °C до 60 °C |
Уровень защиты | IP54 |
Испытание на падение с высоты | 2 м |
Установка на штатив | UNC ¼”-20 |
Интерфейс | Микро-USB |
Размеры | 196 мм × 117 мм × 59 мм |
Вес | Прибл. 350 г |
Комплектация
№ | Наименование | Количество |
1 | Ручная тепловизионная камера Hikmicro E1L | 1 |
2 | Адаптер питания | 1 |
3 | Адаптер | 5 |
4 | USB-кабель | 1 |
5 | Ремешок на запястье | 1 |
6 | Краткое руководство по началу работы | 1 |
