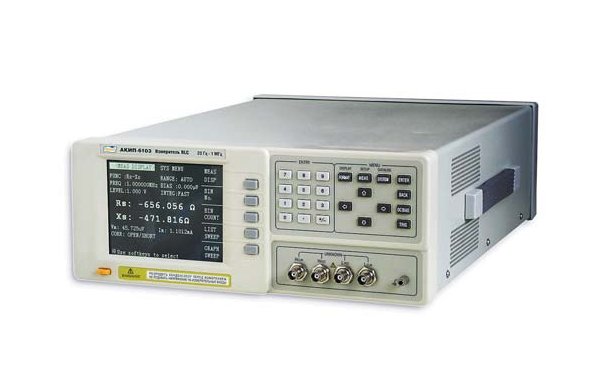

| Измеритель RLC АКИП-6103 Цифровые RLC–метры высокой точности (анализатор компонентов) на базе моста с автобалансировкой с возможностью построения графиков и широким спектром измеряемых величин. Встроенный компаратор: 10 ячеек сортировки , 9 пар основных пределов и 1 пара пределов вторичных параметров; вспомогательная ячейка • Автоматическое измерение сопротивления, ёмкости, индуктивности, тангенса угла потерь, добротности, комплекс. сопротивления и фазового сдвига • Режимы работ: измеритель (6 разрядов) на фиксированных частотах, табличные измерения по 10 точкам (качание), построение графика 2-х параметров по 240/960 точкам (6103/ 6105). • Базовая погрешность 0,05% • Широкий диапазон частот: от 20 Гц до 1 МГц • Высокая скорость измерений: до 20 изм/сек (6103), до 30 изм/сек (6105) • Расширенный алгоритм программной калибровки (кз/хх/нагрузка) • Режим сортировки компонентов (компаратор 10 ячеек) • Источник постоянного внутреннего смещения до 2 В/ до 20 мА • Сохранение в памяти профилей настроек: до 10 • Интерфейс: RS-232 • Опция: сортировщик компонентов |
| Характеристики | |||
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | АКИП-6105 | АКИП-6103 |
| ИЗМЕРЕНИЕ RLC | Сопротивление (Z,R) | До 100 МОм с макс. разрешением 0,001 Ом | |
| Емкость (C) | До 10 Ф с макс. разрешением 0,00001 пФ | ||
| Индуктивность (L) | До 100 кГн с макс. разрешением 0,00001 мкГн | ||
| Добротность (Q) | 0,01 – 99999 | ||
| Тангенс угла потерь (D) Фазовый сдвиг |
0,00001 – 99999 -180°…+180° |
||
| Базовая погрешность | От ± 0,05% в основном диапазоне | ||
| Скорость измерения | До 30 изм/сек (в быстром режиме) | До 20 изм/сек (в быстром режиме) | |
| Запуск измерений | Автоматический, ручной, внешний | Автоматический, ручной, внешний, по шине |
|
| Схема измерения | Параллельная/ последовательная (ручной выбор) | ||
| Выбор предела измерения | Автоматический или ручной | ||
| ТЕСТ СИГНАЛ | Частота тест-сигнала | 20 Гц – 1 МГц | |
| Разрешение по частоте | 0,001 Гц | ||
| Погрешность по частоте | ±0,02% | ||
| Уровень тест-сигнала (скз) | 5 мВ – 2 В / 50мкА-20мА | ||
| Разрешение | 1мВ/ 10мкА | ||
| Выходное сопротивление | 30 Ом /100 Ом, переключаемое | ||
| Постоянное смещение | 5 мВ – 2 В/ 50мкА-20мА | ||
| ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ | Режим индикации измерений | Абсолютное значение, Δ-измерение, Δ-измерение в %, усреднение, | |
| Режим качания «График» | Графики качания по 960 точкам | Графики качания по 240 точкам | |
| Режим качания «Таблица» | Табличные значения качания по 10 точкам (частота/ уровень/ смещение) | ||
| Память | 520 профилей | 10 профилей | |
| Режим сортировки | 10 ячеек (компаратор) | ||
| Интерфейс ДУ | RS-232 | ||
| ДИСПЛЕЙ | Формат индикации | 6 разрядов на основной шкале (макс. 999.999); 6 разрядов на дополнительной шкале |
|
| Экран | Графический ЖКИ (320х240), монохромный | ||
| ОБЩИЕ ДАННЫЕ | Напряжение питания | 220 В/50 Гц | |
| Размеры | 430 х 186 х 490 мм | 285 х 95 х 410 мм | |
| Вес | 15 кг | 5 кг | |
| Комплект поставки | • Шнур питания (1) • 4-х проводный измерительный кабель с 2-я зажимами «крокодил» (1) • 2-х пр. адаптер прямого подключения компонентов (1) • Короткозамыкатель (1) • РЭ |
||
