Описание:
С момента появления микроскопы Mantis компании Vision Engineering были признаны стандартом с точки зрения эргономичности и качества увеличения. Микроскопы Mantis Elite-Cam HD обеспечивают обширное поле обзора и большую рабочую дистанцию, что позволяет его использовать в различных задачах по контролю, подготовке и обработке, при выполнении которых гарантирована превосходная зрительная координация движений рук. Благодаря запатентованной технологии, позволяющей отказаться от окуляров, Mantis является более эргономичным по сравнению с обычными стереомикроскопами, максимально снижая зрительное напряжение и обеспечивая большую свободу движения головы, что приводит к увеличению производительности.
Mantis Elite-Cam HD– это запатентованный безокулярный стереомикроскоп, обеспечивающий получение превосходного трехмерного изображения и непревзойденную свободу движений головы, что снижает утомляемость оператора и способствует повышению качества и производительности работы. Mantis Elite является высококачественным стереомикроскопом с кратностью увеличения до x20, который выбирают для выполнения широкого диапазона прецизионных задач, где существует необходимость увеличения изображения.

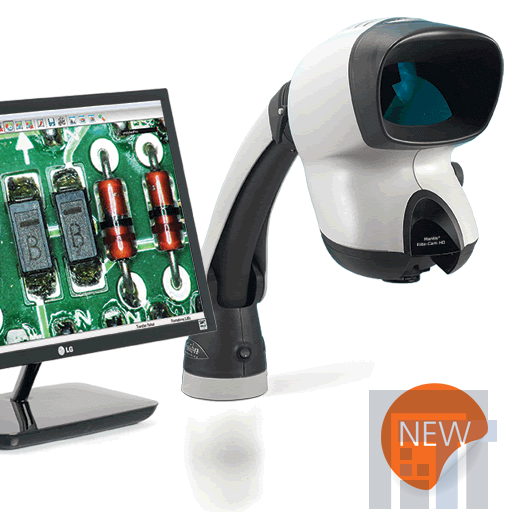

Добавлением HD камеры к системе Mantis Elite компания Vision Engineering создала в высшей степени эффективный инструмент контроля, обеспечивающий гибкость и простоту при выполнении любых задач требующих увеличения.
| • | Кратность увеличения x2 – x20 с быстросменной турелью | |
| • | Светодиодная подсветка холодным светом с реалистичной цветопередачей гарантирует работу свыше 10 000 часов и полное отсутствие теней | |
| • | Превосходная эргономичность для снижения утомляемости при работе и повышения качества и производительности | |
| • |
Превосходная зрительная координация движений рук при выполнении задач контроля и обработки | |
| • | Большое рабочее расстояние и обширное поле обзора для простоты выполнения операций по обработке и переделке | |
| • |
Выбор штатива. Подвижный штатив с малой установочной площадью; Универсальный шарнирный штатив для применений, требующих увеличенной рабочей зоны; Жесткий настольный штатив для создания дополнительной устойчивости либо использования дополнительных осветительных опций. |
Микроскопы Mantis Elite обладают отличными техническими характеристиками, включая высокое увеличение, обширное поле обзора, большее рабочее расстояние и возможность регулировки головки микроскопа, имеют улучшенные оптические характеристики, которые превращают их в прекрасную альтернативу традиционным стереомикроскопам для применения в широком диапазоне задач по контролю, подготовке и обработке, где требуется хорошая зрительная координация движений рук. Запатентованная оптическая технология позволяет большую свободу движений головы оператора, обеспечивая превосходную эргономичность и зрительную координацию движений рук, а также дает возможность при необходимости носить очки. Можно добиться повышения производительности и качества работы оператора по доступной цене.
Характеристики камеры:
| • | Тип датчика CMOS | |
| • | Разрешение (В x Ш) 1600 x 1200 пикселей | |
| • | Размер датчика 1/3” | |
| • |
Размер пикселя 2,8 мкм | |
| • | Глубина цветности 8-бит | |
| • |
Частота обновления (кадров в секунду) 18,3 кадров в секунду макс. | |
| • | Интерфейс USB2.0 | |
| • | Форматы файлов BMP, JPEG, PNG | |
| • | Питание Питание от USB | |
| • | Поставляемое программное обеспечение uEye Cockpit |
Цена и производительность:
Микроскопы последнего поколения Mantis используют современные достижения в области оптических конструкций, и имеют светодиодную подсветку и небольшую опорную поверхность, что гарантирует отличное соотношение «цена – производительность»
Функции и преимущества:
| • |
Современные достижения в области оптики позволяют достичь великолепной зрительной координации движения рук, что приводит к повышению производительности и точности, а также снижает объем брака и переделок. | |
| • | Увеличение в диапазоне x2 – x20 с быстросменной турелью позволяет пользователю переключаться с задач по контролю при небольшом увеличении на выполнение задач, требующих сильного увеличения. |
Простота в использовании:
| • | Увеличенная свобода движений головы и тела оператора способствует повышению производительности, качества контроля и снижению утомляемости. | |
| • | Микроскопы Mantis Elite обеспечивают простой трехмерный обзор, при котором расстояние до видимого объекта соответствует фактическому расстоянию, что позволяет исключить необходимость перефокусировать взгляд и, таким образом, снижает вероятность утомления. |
Штативы:
| • | Универсальный штатив простотой и гибкий. | |
| • | Шарнирный штатив для применений, требующих увеличенной рабочей зоны. | |
| • | Дополнительное второе звено увеличивает рабочую зону на 150 мм. | |
| • | Жесткий настольный штатив для создания дополнительной устойчивости и с нижней подсветкой. | |
| • | Напольный штатив (с шарнирным плечом) для контроля неподвижных объектов или инспекции объектов стоя. |
 |
 |
|
| Универсальный штатив с противовесом, обеспечивающим гибкость и удобство |
Устойчивый настольный штатив с интегральной фокусировкой и регулируемой нижней подсветкой предметного столика |
Технические характеристики:
| Оптические характеристики |
||
| Линзы объектива |
Рабочее расстояние |
Поле обзора |
| x2 | 160 мм | 57.0 мм |
| x4 | 96 мм | 34.0 мм |
| x6 | 68 мм | 23.0 мм |
| x6 SLWD* | 112 мм | 20.0 мм |
| x8 | 59 мм | 17.0 мм |
| x10 | 54 мм | 13.5 мм |
| x15 | 40 мм | 8.8 мм |
| x20 | 29 мм | 6.5 мм |
* Одиночный объектив устанавливается вместо турели
| Подсветка |
||
| 24 светодиода | 11 000 люкс | 10 000 часов |
Источник питания:
Внешний источник постоянного напряжения 9В.
Габариты:
| Универсальный штатив | ||
 |
Размеры:
A = 593мм – 802мм B = 352 мм - 622 мм C = 415 мм - 624 мм D = 103 мм - 312 мм Вес без упаковки: Головка 3.0 кг Штатив 3.3 кг Вес в упаковке: Головка 5.0 кг Штатив 4.6 кг |
Принадлежности:
 |
Центральное освещение |
|
|
Центральное освещение для Mantis Elite обеспечивает высокую концентрацию света для освещения нижней и боковых поверхностей компонента, которые сложно осматривать иным способом. Благодаря наличию ирисовой диафрагмы появилась возможность фокусировки освещения. Центральное освещение идеально для инспекции внешних/внутренних компонентов объекта, таких как расточки, раковины, трубки, пазы, отверстия, разъемы. • Фокусируемое освещение, проходящее через объектив. |
||
 |
Плавающий столик |
|
|
Обеспечивает плавную и точную регулировку, дающую возможность прецизионной инспекции образца. Применяется только совместно с настольным штативом. • Нижняя подсветка с регулируемой яркостью. |
Другие опции:
• Защитные крышки для объективов
• Пылезащитный чехол
• Запасная светодиодная матрица
