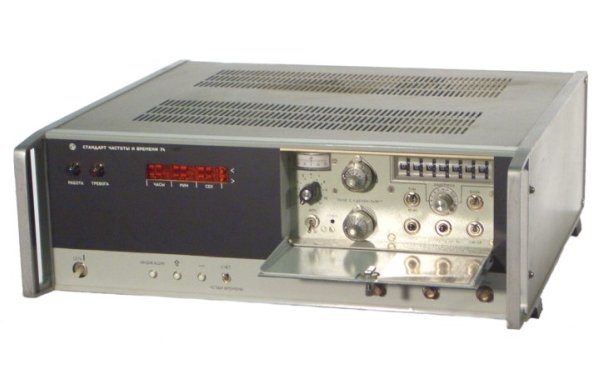

Стандарт частоты и времени СЧВ-74
Стандарт частоты и времени 74 (СЧВ-74) предназначен для использования в качестве высокостабильного источника сигнала для поверки частотно-временной измерительной аппаратуры в условиях стационарных и подвижных поверочных органов (не работающих на ходу), а также для хранения шкалы времени, в том числе и в движении (при наличии автономных источников питания).
Основные данные СЧВ-74
• Номинальные значения частот выходных сигналов 5 МГц, 1 МГц, 100 кГц
• Относительная погрешность по частоте:
при выпуске не более ±2•10-11
за 1 год не более ±1,1•10-9
от включения к включению ±2•10-11
• Среднеквадратическая относительное изменение частоты за одни сутки при (20±1)оС не более ±3•10-12
• Среднеквадратическое относительное отклонение частоты:
за 1 с - не более 2•10-9
за 10 с - не более 1,4•10-11
• Среднеквадратическая относительная случайная вариация частоты за сутки при (20±1)оС не более 6•10-12
• Диапазон относительной перестройки частоты 19•10-9±5•10-11
• Обеспечивает на выходе сигналы основной и вспомогательной шкал времени с параметрами:
период следования: 1 с - основная шкала, 1 с или 0,1 с - вспомогательная;
полярность сигналов положительная;
длительность импульсов 10 - 20 мкс;
длительность фронта ≤ 0,03 мкс между уровнями 0,1 - 0,9;
амплитуда импульса не менее 2,5 В на нагрузке 50 Ом
• Напряжение выходных сигналов 5 МГц, 1 МГц, 100 кГц на нагрузке 50 Ом (1±0,2) В
• Питание: (220±22) В, (50±0,5) Гц; (115±5,75) В, (400±10) Гц или источник постоянного тока (27±3) В
• Потр. мощность: 75 В · А или 53 Вт
• Габариты 480X160X475 мм
• Масса 23 кг
