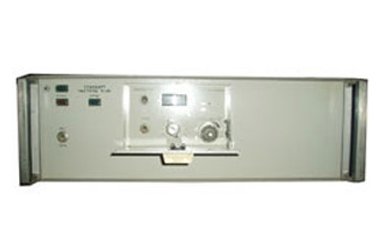

Стандарт частоты Ч1-50
Ч1-50 - прибор разнообразного применения, может использоваться в качестве опорного генератора в различных измерительных системах, эталонного генератора для калибровки и поверки кварцевых генераторов, высокостабильного источника частот в системах навигации и связи.
В комплекте с часами (Ч7-15) применяется для хранения шкалы времени.
Высокая надежность достигается за счет использования полупроводниковых приборов и микросхем, встроенных аккумуляторов резервного питания на 30 мин работы, которые автоматически подключаются к прибору в случае падения напряжения сети. Погрешность хранения шкалы времени при переходе на аварийное аккумуляторное питание не более 0,01 мкс.
Для удобства эксплуатации имеется полуавтоматическая система контроля и обнаружения неисправности, которая обеспечивает световую сигнализацию при наличии недопустимо большой ошибки регулирования системы автоподстройки, при выходе из строя системы термостатирования, рубидиевого дискриминатора, элементов тракта системы автоподстройки, при переходе на питание от внутренних аккумуляторов.
| Технические характеристики | |
| Номинальное значение частоты выходных сигналов | 0,1; 1; 5 МГц |
| Напряжение выходных сигналов | 1 В (Rн = 50 Ом) |
| Погрешность действительного значения частоты | ±1*10-10 |
| Относительное систематическое изменение частоты сигнала за 30 суток | < 6*10-11 |
| Среднеквадратическая относительная вариация частоты сигнала | 3*10-11 (время усреднения 1 с); 2*10-11 (время усреднения 10 с и 24 ч) |
| Ослабление сетевых составляющих спектра выходного сигнала 5 МГц | > 80 дБ |
| Ослабление шумовых составляющих в диапазоне 30 Гц - 10 кГц и в полосе анализа 6 Гц | >= 100 дБ |
| Пределы корректировки значения частоты | ±1,9*10-9 |
| Питание | 220 В, 50 Гц; 115 В, 400 Гц |
| Потребляемая мощность | 65 В · А (переменный ток); 27 Вт (постоянный ток) |
| Габаритные размеры | 495X175X480 мм |
| Масса | 23 кг |
