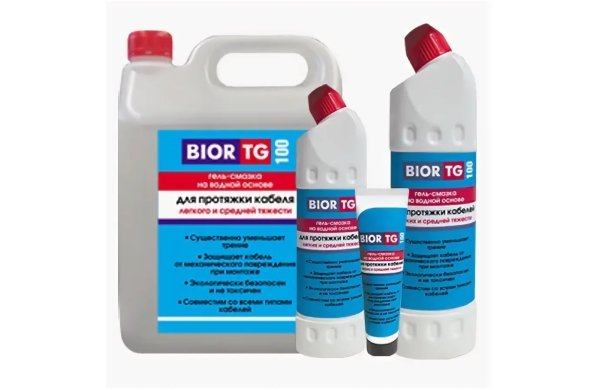

BiorTG-100 разработан специально для монтажных работ, легко и без образования капель наносится на монтажный кабель, обладает высокими антифрикционными свойствами, не повреждает кожные покровы, диапазон рабочих температур –5 °C…+35 °C. Изготавливается на водной основе, легко смывается, не образует пятен, пригодна для использования с большинством типов оболочек кабеля.
Применяется при протягивании кабелей (силовых, телефонных, контрольных, сигнализационных, оптоволоконных, коаксиальных и т.п.) и проводов через кабельные каналы. Благодаря натуральным загустителям, смазка позволяет кабелю легко проходить даже сложные изгибы кабель-каналов.
Обеспечивает снижение трения при монтаже кабеля в заполненной кабельной канализации или коллекторах. Уменьшает тяговое усилие и защищает кабель от механических повреждений в процессе его монтажа.
Гель-смазка нетоксичен и биологически разлагаем, не агрессивен к изоляции и пластиковым трубкам. Отличная адгезия и стабильность, сокращение потребления, легко счищается и не оставляет следов на окружающих поверхностях.
Технические характеристики:
|
Диапазон рабочих температур |
-5°С до +35°С |
|
Материал основы |
Полимерный гель |
|
Загуститель |
Модификатор реалогических характеристик органического происхождения гидроксиэтилцеллюлоза |
|
Объем |
100 г, 500 г , 1000 г, 5 л. |
|
Применение |
Протяжка кабеля |
|
Совместимость с RoHS ЕС |
Да |
|
Тип продукта |
Смазка для протяжки кабеля |
|
Особенности применения |
Для протяжки внутри помещений кабеля легкой и средней тяжести, в том числе для трасс с большим количеством изгибов. |
|
Форма выпуска |
Гель |
|
Цвет |
Прозрачный |
Способ применения:
Выдавить в кабель-канал некоторое количество гель-смазки, при монтаже смазывать поверхность кабеля гелем, выдавливая его на кабель или пучок проводов непосредственно перед заправкой в кабель-канал.
Таблица расхода смазывающего геля BiorTG
| Вид работы |
Расход смазывающего геля BiorTG-100 |
Расход смазывающего геля BiorTG-200 |
|
Протяжка кабеля в гофротрубе |
На 1 п.м 50-150 мл геля |
На 1 п.м 50-150 мл геля |
|
Протяжка кабеля в забитом вертикальном канале |
0,5-1 млг/см2, благодаря повышенной пластичности подходит при монтаже с верху-вниз; достаточно тонкого слоя |
0,5-1 млг/см2, подходит при монтаже с низу в верх; просто нанесите на кабель тонкий слой смазки |
|
Протяжка кабеля в гладком кабельном канале |
50-100мл на 100 м, в том числе извитые каналы |
50-100 мл на 100 м |
|
Пневмозадувка троса для протяжки |
- |
0,2-0,5 л на 1 км; зависит от диаметра канала |
|
Пневмозадувка силового кабеля |
- |
0,5-1 л на 1 км для гладкого кабельного канала; расход зависит от диаметра канала и дальности |
Таблица расхода смазки для ручной протяжки кабеля на 100 м трассы.
|
Размер кабеля, мм |
Инсталляция в гладком кабельном канале |
Инсталляция в тяжелых условиях* |
|
19 |
2 |
2 |
|
25 |
2 |
3 |
|
38 |
3 |
4 |
|
51 |
4 |
4 |
|
76 |
6 |
8 |
|
102 |
8 |
10 |
|
127 |
10 |
12 |
|
152 |
12 |
15 |
|
5 |
1 |
1 |
|
10 |
1 |
1 |
* тяжелые условия – забитый кабельный канал, извилистая, многоколенная трасса, гофрированный кабель-канал.
Все монтажные работы имеют свои тонкости, поэтому в таблицах приведены примерные цифры с расходом. В полевых условиях, требуемый объем смазки может измениться. Опытным путем вы сможете понять какое количество смазки требуется в ваших условиях работы.
