Платформа для регулировки на входе, 6,35 мм
| Аксессуар | Описание |
|---|---|
| Комплект дросселя, molstic-S, 6,35 м, низкий |
Комплект устанавливается на molstic-S размером 6,35 мм для измерения расхода до уровня 20 станд. л/мин |
| Комплект дросселя, molstic-S, 6,35 м, середина |
Комплект устанавливается на molstic-S размером 6,35 мм для измерения расхода до уровня 100 станд. л/мин |
| Регулятор давления всасывания, 6,35 мм |
Установлено на molstic-S размером 6,35 мм для управления давлением на входе |
| Регулятор давления всасывания, для molstic-S, диаметр 6,35 мм |
Обновление в виде добавления регулятора давления всасывания в систему molstic-S диаметром 6,35 мм |
| Регулятор, 6,35 мм |
Установлено на molstic-S размером 6,35 мм для тестируемых устройств, находящихся ниже по потоку |
| Регулятор, для molstics-S, 6,35 мм |
Обновление в виде добавления регулятора давления на входе в систему molstic-S диаметром 6,35 мм |
Для элементов массового расхода molbloc-S

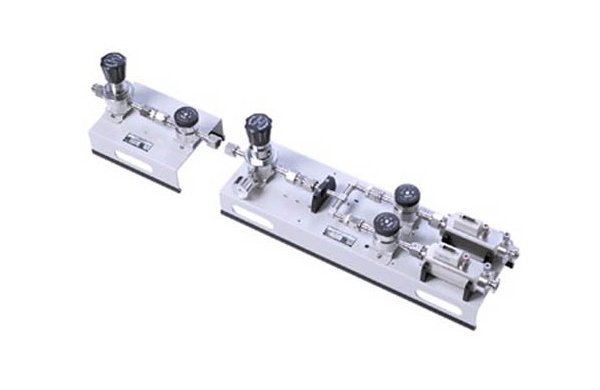

Модуль molstic-S™ обеспечивает инженерное решение практических проблем, связанных с монтированием элементов массового расхода molbloc-S®, подключением источника газа, регулировкой рабочего давления и подключением тестируемого устройства. В систему molstic-S размером 6,35 мм включается фильтр для защиты более мелких элементов molbloc-S от загрязнения. Компоненты наивысшего качества объединяются в удобный, компактный, модульный узел, гарантируя оптимальные рабочие характеристики системы molbloc®/molbox™.
Одноканальный molstic-S рассчитан на размещение одного элемента molbloc-S. Двухканальный модуль рассчитан на монтирование сразу двух элементов molbloc-S, позволяя использовать два диапазона без замены аппаратуры в ходе испытаний. Кроме того, выпускной канал этих двух элементов molbloc-S может быть включен параллельно при помощи расположенного ниже по течению тройника (номер по каталогу 401884) с целью расширения диапазона расхода при использовании двухканальной системы molbox1+.
Основным преимуществом модульной конструкции системы molstic-S является то, что она может использоваться для тестирования устройств как выше, так и ниже по потоку. Заказываемая отдельно регулируемая подставка для тестируемого устройства (номер по каталогу 401934) вмещает большие устройства, которые не подходят по размеру к системе molstic-S.
Система molstic-S доступна в исполнении с трубопроводами размером 6,35 мм или 12,7 мм. Размер 6,35 мм используется с элементами molbloc-S, имеющими маркировку 1E2-S и ниже, а размер 12,7 мм – с элементами в диапазоне от 2E2-S до 2E3-S. Все платформы molstic-S поставляются со встроенными отсечными клапанами/дросселями. Это позволяет тестировать утечку в системе и обеспечивает средства управления расходом (если этого требует тип тестируемого устройства). Отдельно заказываемые комплекты дросселей высокого разрешения могут устанавливаться в системе molstic-S размером 6,35 мм; это дает возможность более тонкого управления расходом.
ИСПОЛЬЗОВАНИЕ molstic-S
Поскольку система molbloc-S работает в режиме критического расхода, тестируемые устройства, имеющие возможность управлять расходом, должны устанавливаться выше системы molbloc-S, чтобы обеспечить это управление.
Устройства, которые должны калиброваться при атмосферном давлении, как правило, устанавливаются ниже системы molbloc-S. Модульность конструкции molbloc-S позволяет обеспечить это условие.
Регулирование давления подаваемого газа жизненно важно для защиты датчиков давления molbox. Поэтому рекомендуется, чтобы режим «только подача» системы molstic-S использовался выше тестируемых устройств, которые имеют возможность управления расходом, и чтобы опция регулятора снижения давления была установлена в molstic-S при калибровке устройств, работающих при атмосферном давлении. При желании в системе molstic-S для обеспечения управления давлением на выходе расположенных выше по потоку тестируемых устройств можно установить регулятор противодавления.
|
Габариты |
|||||
|
molstic-S |
A |
B |
C |
D |
E |
|
molstic-S одиночная, 6,35 мм |
103,5 мм |
182 мм |
590 мм |
– |
600 мм |
|
molstic-S одиночная, 12,7 мм |
103,5 мм |
182 мм |
590 мм |
– |
600 мм |
|
molstic-S двойная, 6,35 мм |
103,5 мм |
182 мм |
590 мм |
84 мм |
600 мм |
|
molstic-S двойная, 12,7 мм |
103,5 мм |
182 мм |
590 мм |
84 мм |
600 мм |
|
двойная, 6,35 мм с регулятором и тройником |
103,5 мм |
182 мм |
590 мм |
84 мм |
750 мм |
|
двойная, 12,7 мм с регулятором и тройником |
103,5 мм |
182 мм |
590 мм |
84 мм |
875 мм |
|
одиночная, 6,35 мм, с дросселем |
103,5 мм |
182 мм |
590 мм |
– |
600 мм |
|
двойная , 6,4 мм, с дросселем и тройником |
103,5 мм |
182 мм |
590 мм |
84 мм |
875 мм |
|
только подача, 6,35 мм |
103,5 мм |
182 мм |
232 мм |
– |
280 мм |
|
только подача, 12,7 |
мм, 103,5 мм |
182 мм |
232 мм |
– |
471 мм |
Примечания по конфигурации
- Каждая система molstic-S поставляется с трубками из чистого пенополиуретана длиной 50 см, обеспечивающими универсальность соединения тестируемого устройства и входного питающего трубопровода.
- Все платформы molstic-S поставляются со встроенными отсечными клапанами/дросселями. Это позволяет тестировать утечку в системе и обеспечивает средства управления расходом (если этого требует тип тестируемого устройства).
- Платформы molstic-S калибра 6,35 мм предназначены для использования с элементами molbloc-S 1E2-S и ниже. Платформы molstic-S калибра 12,7 мм предназначены для использования с элементами molbloc-S от 2E2-S до 2E3-S. Деталь с номером по каталогу 401935 может заменять впускной фланец системы molbloc-S калибра 12,7 мм для элементов с повышенным расходом, так чтобы они могли использоваться в системе molstic-S калибра 6,35 мм. Эта мера рекомендуется только для элемента 2E2-S системы molbloc-S с любым типом калибровки, или элемента 5E2-S с калибровкой при низком давлении.
- Деталь с номером по каталогу 401936 может заменять впускной фланец системы molbloc-S калибра 6,35 мм для элементов с повышенным расходом, так чтобы они могли использоваться в системе molstic-S калибра 12,7 мм. Эта мера рекомендуется только для элемента 1E2-S системы molbloc-S.
