Система коммутации KEITHLEY 7002

Описание

Keithley 7002 - широкофункциональная система коммутации для средних и крупных комплексов автоматизированной измерительной аппаратуры (ATE)

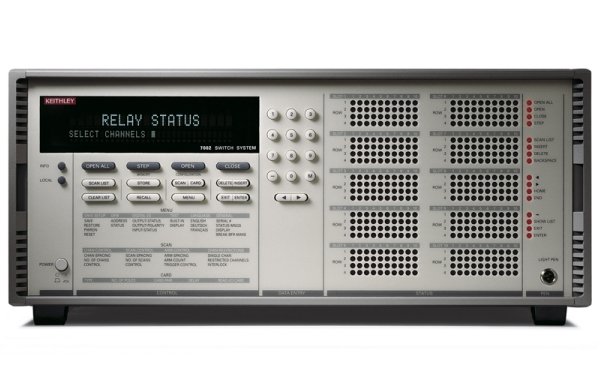

Keithley 7002 400-канальная система коммутации и управления.

Базовый блок 7002 может содержать до 400 2-проводных каналов мультиплексора или до 400 узлов коммутационной матрицы. На его передней панели установлен уникальный интерактивный дисплей для отображения состояния каналов и быстрого программирования. Скорость сканирования каналов достигает 300 каналов в секунду, в т.ч. для коммутационных плат с высокой плотностью размещения коммутационных элементов, например, модели 7015.

Модель 7002 рассчитана на установку до 10 40-канальных плат. Таким образом, в корпусе для установки в 19’’-стойку высотой всего 178 мм может размещаться до 400 2-проводных каналов. Модели 7002, 7001 имеют общий набор плат коммутации. Эти платы позволяют модели 7002 коммутировать постоянные сигналы от нескольких фемтоампер до единиц ампер и от нескольких нановольт до киловольт, а также радиочастотные и оптические сигналы. Соединительная панель системы 7002 позволяет гибко менять схемы коммутации и устраняет необходимость установки дополнительных соединительных проводов между платами.

Интерактивный дисплей, установленный на передней панели, сокращает время, необходимое для настройки модели 7002 и разработки программного обеспечения для тестирования. Дисплей отображает разомкнутое/замкнутое состояние каждого канала («замкнут» или «разомкнут»). Световое перо (приобретается дополнительно) позволяет программировать методом «укажи и выбери». Выбирая требуемые каналы или диапазоны каналов, можно создавать списки сканирования, формировать коммутационные матрицы, размыкать или замыкать каналы и сохранять в памяти схемы коммутации. Встроенная энергонезависимая память модели 7002 позволяет хранить до 500 полных схем коммутации.

Встроенное управление сканированием устраняет необходимость использования компьютера для контроля каждого этапа процедуры тестирования. Требуется просто задать нужный набор каналов, время задержки и число разверток. Триггерная шина в одном кабеле содержит шесть независимых аппаратных триггерных линий.

Keithley 7002 - возможность коммутации постоянных, радиочастотных и оптических сигналов .

• Интерактивное отображение состояния каждого канала .
• Световое перо (приобретается дополнительно) для программирования с передней панели.
• Простая интеграция с цифровыми мультиметрами и источниками-измерителями .
• 10 слотов для коммутационных плат.
• Поддерживает более 30 видов плат коммутации и управления

Технические характеристики блока коммутации Keithley 7002
