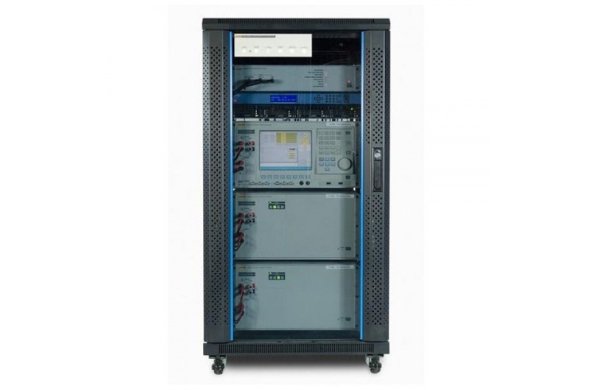

Система 6135A/PMUCAL состоит из следующих аппаратных компонентов, поставляемых в 19-дюймовой стойке с интегрированной панелью подключений для тестирования.
- Трехфазный стандарт электропитания 6135A: включает один главный блок стандарта электропитания 6105A и два вспомогательных блока стандарта электропитания 6106A. Обеспечивает подачу управляющего напряжения и тока на тестируемый PMU
- Блок системного времени 6105A: управляет хронометражем и синхронизирует проводимые тесты в системе калибровки
- Приемник GPS: подает сигналы универсального скоординированного времени (UTC) на систему 6135A/PMUCAL и на тестируемый PMU
- Серверный компьютер: выполняет функции специализированного контроллера приложений, принимая команды от клиентского компьютера для управления системой калибровки
Также необходим поставляемый пользователем клиентский компьютер, отделенный от серверного компьютера, но подключенный через общую локальную сеть.
ПО для калибровки представляет собой контрольный интерфейс системы 6135A/PMUCAL, позволяющий настроить процесс тестирования и управлять тестированием и калибровкой PMU. Программное обеспечение также является продвинутым инструментом анализа возможностей для результатов тестирования. Имеется два режима работы. В режиме эмуляции программное обеспечение работает без подключения к реальному PMU и моделирует ответы PMU для разработки теста, обучения системы или использования программного обеспечения калибровки без подключения к системе калибровки. Режим тестирования PMU позволяет провести тестирование PMU и сбор фактических данных испытаний.
С помощью программы на клиентском компьютере можно выполнять следующие действия:
- полное тестирование PMU на соответствие стандарту IEEE C37.118.1-2011 по предварительно загруженному набору необходимых испытаний;
- индивидуальное тестирование PMU для проверки работоспособности способами, напрямую не предусмотренными стандартом;
- использование данных теста для изучения и анализа;
- изменение и сохранение новых процедур тестирования по необходимости.
Архитектура системы тестирования позволяет клиентскому компьютеру получить доступ к испытательной системе через Интернет из любой точки мира. Время выполнения автоматизированного теста PMU составляет от шести до двенадцати часов на конфигурацию PMU (частота, частота дискретизации, класс), в отличие от нескольких дней на выполнение тестов вручную. Начальная настройка также происходит быстро: менее чем за час пользователь может подготовиться к автоматизированному тестированию.
Типичный коэффициент точности тестирования составляет 40:1 согласно требованиям к измерениям IEEE C37.118.1-2011.
Создание отчетов с помощью системы 6135A/PMUCAL выполняется легко и удобно. К системе прилагаются предварительно сконфигурированные отчеты, чтобы помочь вам сократить время на создание. Используйте эти отчеты «как есть» или в качестве шаблонов, настроенных в соответствии с конкретными потребностями.
Трехфазная система стандарта электропитания 6135A
Трехфазная система стандарта электропитания 6135A, которая лежит в основе системы калибровки PMU, может работать в автономном режиме, независимо от блока системного времени 6105A и серверного компьютера. 6135A устанавливает новые характеристики точности для стандартов калибровки электропитания. Напряжение и ток генерируются с разрешением вплоть до шести разрядов и погрешностью не более 0,005 % (50 ppm). Настроить фазу можно с разрешением в 1 миллиградус или 10 микрорадиан. Исключительная фазовая характеристика с точностью фазы напряжение-ток до 2,3 миллиградусов для 6105A. Точность фазы напряжение-напряжение составляет 5 миллиградусов.
Используйте 6135A для создания широкого спектра сложных сигналов, в том числе мерцания, гармоник, провалов и выбросов, интергармоник, колебаний гармоник, одновременного применения.
Эта функция обеспечивает огромную гибкость при калибровке большого количества приборов для измерения характеристик электропитания, включая:
- вольтметры переменного тока;
- амперметры переменного тока;
- трансформаторы тока;
- фликерметры;
- измерители угла сдвига фаз;
- измерители коэффициента мощности;
- анализаторы мощности;
- регистраторы электроэнергии;
- тестеры датчиков мощности и реле;
- вольтамперметры;
- измерители реактивной мощности;
- трансформаторы напряжения;
- ваттметры (для 3- или 4-проводных цепей);
- счетчики электроэнергии;
- и другие.
Требования к компьютеру клиента
- Операционная система Microsoft Windows 7
- Microsoft Excel 2003 или более поздней версии
- Процессор 2 ГГц
- 2 ГБ ОЗУ
- 20 ГБ свободного пространства на диске для программы и данных
- Сетевое подключение > 300 КБ/с
- Привод DVD 32X для установки программного обеспечения для калибровки
Электрические характеристики точности источника
См. характеристики в руководстве пользователя 6100B/6105A.
| Выходное напряжение, на фазу | 1008 В |
| Выходной ток, на фазу | 21 А |
| Соответствие выходного тока | 9 В |
| Диапазон выходной частоты | 16 Гц – 6 кГц |
Характеристики производительности для испытаний C37.118.1-2011
| Параметр | Общая погрешность вектора (%) | Частотная погрешность (Гц) | Скорость изменения частотной погрешности (Гц/с) |
| Установившееся состояние | 0,1 | 0,0005 | 0,001 |
| Динамика, модуляция | 0,3 | 0,001 | 0,02 |
| Динамика, линейное изменение | 0,1 | 0,0005 | 0,01 |
Тестирование PMU: границы диапазона пределов общего испытания факторов влияния
| Фактор влияния | Диапазон (напряжение) | Диапазон (ток) |
| Номинальная частота PMU | 50 Гц или 60 Гц | 50 Гц или 60 Гц |
| Номинальная амплитуда PMU | от 10 В до 240 В | от 0 А до 10 А |
| Амплитуда сигнала (процент от номинала PMU) | от 10 % до 120 % | от 10 % до 200 % |
| Частотный диапазон сигнала | от 44,0 Гц до 65,9 Гц | от 44,0 Гц до 65,9 Гц |
| Продолжительность тестирования (один тест) | от 1 до 65 535 секунд | от 1 до 65 535 секунд |
Тестирование в установившемся состоянии
| Фактор влияния | Диапазон |
| Фазовый угол | ±180˚ |
| Нелинейное искажение - порядок гармоники 1 | от 2 до 100 |
| Нелинейное искажение - индекс гармоники 2 | от 0 % до 40 % |
| Частота внеполосной помехи | от 5 Гц до 180 Гц |
| Амплитуда внеполосной помехи (процент от номинального напряжения PMU) 3 | от 0 % до 40 % |
| Примечания. 1. Максимальная частота гармоник — 6 кГц. 2. В пределах профильных ограничений амплитуды/частоты 6135a. Подробная информация приведена в руководстве пользователя 6100B/6105A. 3. Ограничено до 30 % от параметров диапазона 6135A. Подробная информация приведена в руководстве пользователя 6100B/6105A. |
Модуляционные испытания
| Фактор влияния | Диапазон |
| Амплитуда сигнала | 100 % номинального напряжения/тока PMU |
| Фазовый угол сигнала | ±180˚ |
| Частота модуляции | от 0,1 Гц до 12 Гц |
| Коэффициент амплитудной модуляции | от 0 до 0,1 |
| Коэффициент фазовой модуляции (радианы) | от 0 до 0,1 радиан |
| Время установления | от 0 до 10 секунд |
Тестирование линейного изменения частоты
| Фактор влияния | Диапазон |
| Амплитуда сигнала | 100 % номинального напряжения/тока PMU |
| Линейное изменение частоты | от 44,0 Гц до 65,9 Гц |
| Скорость отслеживания нагрузки | от 0,1 Гц/с до 6 Гц/с |
| Фазовый сдвиг | ±180˚ |
| Время изменения | от 0 до 255 отчетов |
Тесты изменения шага на входе
| Фактор влияния | Диапазон |
| Амплитуда сигнала | 100 % номинального напряжения/тока PMU |
| Частота | от 44,0 Гц до 65,9 Гц |
| Фазовый сдвиг | ±180˚ |
| Величина шага амплитуды 1 | от 0 до ±50 % |
| Задержка до шага | 255 секунд |
| Количество шагов 2 | от 1 до 40 |
| Примечания. 1. Положительный шаг амплитуды не может превышать пределов диапазона 6135A. Подробная информация приведена в руководстве пользователя 6100B/6105A. 2. Время реагирования и задержки PMU невелико относительно интервалов отчетности PMU, так что множество шагов расположено в шахматном порядке для повышения точности измерений. |
Общие технические характеристики
| Входная мощность | |
| Напряжение | от 100 до 240 В с флуктуацией до ±10 % |
| Частота | от 47 Гц до 63 Гц |
| Максимальная потребляемая мощность | 3500 ВА макс. |
| Габариты | |
| Высота | 1170 мм (46 дюймов) |
| Ширина | 600 мм (24 дюйма) |
| Глубина | 800 мм (32 дюйма) |
| Масса | 170 кг (374 фунта) |
| Масса в транспортировочном контейнере | 210 кг (462 фунта) |
| Окружающая среда | |
| Время прогревания | 1 час |
| Температура и производительность | |
| Рабочая | от 5 °C до 35 °C |
| Хранение | от 0 °C до 50 °C |
| Диапазон температуры при перевозке и ограниченные по времени переходные условия | от 0 °C до 50 °C. Перевозка при температуре за пределами этого диапазона (от -20 °C до 0 °C или от 50 °C до 60 °C) не должна превышать по времени 100 часов |
| Относительная влажность | |
| Рабочая | < 80 % от 5 °C до 30 °C с линейным снижением до 50 % при 35 °C |
| Хранение | < 95 % без конденсации от 0 °C до 50 °C |
| Рабочая высота | от 0 м до 2000 м |
| Высота хранения | от 0 м до 12000 м |
| Стандарты и утверждения агентств | |
| Класс безопасности | Соответствует IEC 61010-1, защита от перенапряжения категории II, уровень загрязнений 2 |
| EMI/RFI/EMC | IEC 61326-1: управляемая ЭМ среда, FCC, часть 15, подраздел B, класс A |
