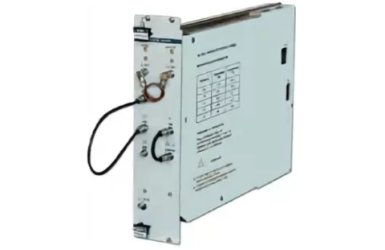

Синтезатор частоты VM2404
VM2404 предназначен для формирования синусоидального сигнала в диапазоне частот от 2 до 400 МГц в режимах «НК», «АМ», «ЧМ», «ИМ» в составе модульной контрольно - измерительной аппаратуры с интерфейсной шиной VXI. Минимальный комплект оборудования, необходимый для функционирования синтезатора, включает в себя базовый блок типоразмера С, контроллер гнезда ноль, персональный компьютер с интерфейсом КОП (совместимый с компьютером IBM) и программным обеспечением.
Основные технические характеристики VM2404
Виды работ НК, ЧМ, АМ, ИМ
Диапазон частот выходного сигнала 2...400 МГц
Дискретность перестройки выходного сигнала 10 Гц
Погрешность установки частоты выходного сигнала 3.10 -5 %
Нестабильность частоты за 15 мин через 30 мин самопрогрева 3.10-8
Выходное напряжение на нагрузке 50 Ом
в режимах НК, ЧМ, ИМ
-140...+6 дБ В (0,1*10-6 ...2,0 В)
в режиме АМ
-140...0 дБ (0,1*10-6 ...1,0 В)
Дискретность установки выходного напряжения 0,1 дБ
Уровень негармонических составляющих в режиме НК при отстройке на 20 кГц -80 дБ
Паразитная девиация частоты в режиме НК
в полосе частот 0,3...3,4 кГц (10-8F + 3) Гц
в полосе частот 0,02...20 кГц
(3*10-8 F +5) Гц
Спектральная плотность мощности фазовых флуктуаций при отстройке 20 кГц
в диапазоне частот 2...120 МГц -130 дБ/Гц
в диапазоне частот 2...120 МГц
-120 дБ/Гц
Коэффициент паразитной АМ в полосе 0,03...20 кГц 0,1 %
Пределы установки девиации частоты при ЧМ 1...100 кГц
Коэффициент гармоник огибающей ЧМ сигнала 2,0 %
Пределы изменения коэффициента АМ 0...95 %
Диапазон модулирующих частот при АМ 0,02...20 кГц
Время непрерывной работы
24 часа
Масса 4,2 кг
Габариты 367*262*61 мм
Управление дистанционное через интерфейс по шине “VXI” и от специального блока управления.
