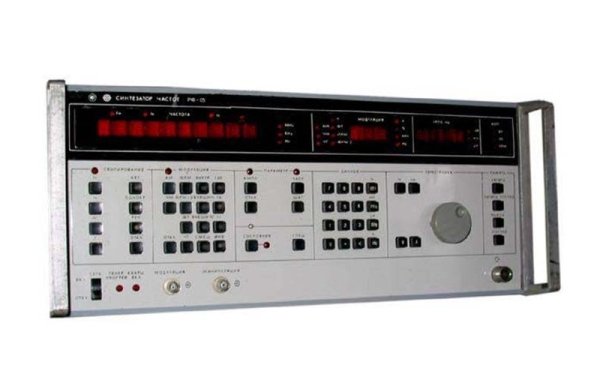

Синтезатор частот РЧ6-05
СИнтезатор частоты РЧ6-05 предназначен для генерирования регулируемых по мощности высокочастотных сигналов с различными видами модуляции: AM, ЧМ, ЧТ, ФТ, ФРМ, ФРМ-2.
Прибор РЧ6-05 применяется для поверки радиоизмерительной аппаратуры, контроля параметров радиоприемных устройств, измерения характеристик радиокомпонентов и в качестве высокостабильных по частоте гетеродинов для научных исследований.
Прибор РЧ6-05 имеет дистанционное управление параметрами сигнала с режимами работы через КОП и могут использоваться в качестве источника стимулирующих сигналов в стационарных и подвижных автоматизированных измерительных комплексах.
Встроенный микропроцессор обеспечивает управление параметрами сигнала и режимами работы, диагностику неисправностей и ошибок оператора, запоминает 10 состояний прибора.
| Технические характеристики | |
| Диапазон выходных частот | 0,3-1200 МГц |
| Нестабильность частоты за сутки | ±5*10-10 f |
| Мощность выходного сигнала | 20 мВт |
| Пределы регулировки мощности выходного сигнала | 0-150 дБ, дискретно через 0,1 дБ |
| Относительный уровень дискретных негармонических составляющих спектра | -(60-70) дБ |
| Спектральная плотность мощности фазовых шумов при отстройке 20 кГц | -(90-96) дБ/Гц |
| Пределы регулировки коэффициента AM | 0-99 % |
| Пределы регулировки девиации частоты | 0-100 кГц |
| Сдвиг частоты в режиме ЧМ | 125, 200, 250, 400, 500, 1000, 6000, 20000 |
| Сдвиг фазы в режимах ФТ, ФРМ и ФРМ-2 | 180 град. |
| Габаритные размеры | 488х213х592 мм |
| Масса | 50 кг |
