- Диапазон давления от 0 до 35 кПа и от 0 до 21 МПа
- Модели 7250xi и 7250i обеспечивают повышенную точность показаний на уровне 0,005 %
- Модель 7250 обеспечивает точность 0,003 % на полную шкалу
- Стабильность: 0,0075 % от показания в год
- Время достижения заданной величины: 20 секунд без превышения
- Стабильность управления: 10 миллионных долей
- Цветной экран с активной матрицей и улучшенными навигационными меню
- на английском, французском, китайском, немецком, японском, испанском и итальянском языках

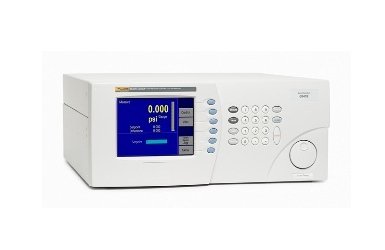

Модель 7250 предлагает экономичное решение для автоматического тестирования и калибровки давления с точностью 0,003 % всей шкалы для диапазонов до 17,2 МПа. Для шкалы до 21 МПа точность составляет 0,012 % от показания на диапазоне от 6,3 до 21 МПа.
Модели 7250xi и 7250i обеспечивают более высокий уровень точности показаний для повышения производительности одного прибора, что снижает затраты по калибровке большого количества устройств для измерения давления и диапазонов этих устройств.
Модель 7250xi обеспечивает точность 0,005 % от показания в диапазоне от 5 до 100 % диапазона прибора. Такая высокая точность достигается путем применения уникальной технологии – кварцевых датчиков для измерения давления – и использования нескольких кварцевых датчиков в одном приборе. Приборы доступны в нескольких диапазонах: от 0 до 140 кПа и от 0 до 17,2 МПа.
Модель 7250i обеспечивает 0,005 % от показания на диапазоне от 25 до 100 % диапазона, доступны диапазоны от 0 до 35 кПа и от 0 до 17,2 МПа.
Для значений давления ниже нижней границы (5 % для модели 7250xi и 25 % для 7250i) точность измерений составит 0,005 % минимального значения. Например, модель 7250xi с диапазоном до 7 МПа обеспечивает точность 0,005 % от показания на диапазоне от 0,035 до 7 МПа; точность измерения давления на диапазоне от 0 до 0,035 МПа составит 0,005 % от 0,035 МПа.
Все приборы серии 7250 с диапазоном до 17,2 МПа достигают установочного значения за 20 секунд или меньше с нулевым превышением до объема 245 см³, что позволяет очень быстро проводить тестирование и калибровку давления.
В моделях серии 7250 предусмотрено два режима управления (выбираются пользователем): активный и пассивный. В активном режиме модель 7250 постоянно удерживает установочное значение, небольшие изменения или утечки давления можно скомпенсировать изменением температуры. В пассивном режиме пользователь задает полосу управления, а модель 7250 отключает регулятор по достижении установочного значения в пределах полосы управления. В герметичных системах с постоянной температурой пассивный режим не приводит к дополнительному снижению точности показаний, обеспечивая оптимальный режим измерений.
Модель 7250 проста в использовании, с ее помощью можно по-разному автоматизировать процесс калибровки:
Компьютерный интерфейс: каждый продукт серии 7250 имеет интерфейс RS-232 и IEEE-488, а синтаксис в модели 7250 для упрощения программирования построен на основе протокола SCPI. Драйвер LabVIEW® можно загрузить бесплатно. Стандартная функция: ПО для приборов предыдущей серии 7215, 7010 и 6000 полностью подходит для приборов серии 7250. В продуктах серии 7250 можно установить режим эмуляции 510 и использовать ПО, предназначенное для DPI 510. Обновление встроенных программ можно провести через интерфейс RS-232 (обновления можно загрузить с веб-сайта). Продукты серии 7250 совместимы с ПО COMPASS.
Продукты серии 7250 достаточно универсальны для проведения любой калибровки давления воздуха.
Приборы серии 7250 могут также работать в режиме датчика или совместно с одним из следующих режимов:
- Дополнительный режим вакуума (отрицательное давление) для двухпоточных устройств
- Дополнительный барометрический эталон для калибровок в режиме абсолютного измерения
- Постоянный диапазон абсолютных значений до 400 кПа (4 бар) с функцией для работы в режиме датчика
- Программа COMPASS® for Pressure
Диапазоны давления
Модель 7250 Любой полномасштабный диапазон давления от 35 кПа до 17,2 МПа. Диапазон постоянного абсолютного давления от 100 до 350 кПа. Доступен также диапазон 21 МПа. Модель 7250i Любой полномасштабный диапазон давления от 138 кПа до 17,2 МПа. Модель 7250xi Любой полномасштабный диапазон давления от 35 кПа до 17,2 МПа. Диапазон постоянного абсолютного давления от 100 до 350 кПа. Доступен также диапазон 21 МПа. Дополнительные режимы Режим абсолютного давления с использованием барометрического датчика для диапазонов от 100 кПа до 17,2 МПа
Вакуум (отрицательное давление) для диапазонов от 35 кПа до 17,2 МПа
Вакуумный датчик (требуется внешний вакуумный насос)Эксплуатационные качества
Точность Модель 7250
Диапазоны до 17,2 МПа: 0,003 % всей шкалы
21 МПа: 0,012 % от показания для 30–100 % всей шкалы. Менее 30 % шкалы: 0,00036 % всей шкалыМодель 7250i
От 25 до 100 % полной шкалы: 0,005 % от показания
Менее 25 % полной шкалы: 0,005 % из 25 % полной шкалыМодель 7250xi
От 5 до 100 % полной шкалы: 0,005 % от показания
Менее 5 % полной шкалы: 0,005 % на 5 % полной шкалыТочность определяется как суммарный эффект линейности, воспроизводимости и гистерезиса во всем диапазоне рабочих температур. Выражение погрешности соответствует рекомендациям «Руководства по выражению неопределенности в измерениях» ISO.
Стабильность Диапазоны до 17,2 МПа: 0,0075 % от показания в год
Диапазон 21 МПа: 0,005 % от показанияСтабильность управления Активный режим: 0,001 % полной шкалы (10 ppm). Пассивный режим: нет дополнительной погрешности Разрешение отображаемых значений Выбирается пользователем, до 1:1 000 000 Реакция на управление 20 секунд и менее с нулевым превышением до объема 245 см³ в диапазонах до 17,2 МПа
60 секунд для диапазона 21 МПаПогрешность отрицательного эталона (опция) Модель 7250
0,003 % полной шкалыМодель 7250i
0,005 % на 25 % полной шкалы или 50 Па в зависимости от того, какое значение большеМодель 7250xi
0,005 % на 5 % полной шкалы или 0,0005 кПа в зависимости от того, какое значение большеБарометрический эталон (опция) Максимальная ошибка в год–14 Па Вакуумный эталон (по заказу) Максимальная ошибка в год – 1,4 Па, только для моделей 7250i и 7250 Калибровка
Калибровка Предоставляется стандартный отчет о проведении аккредитованной калибровки Общая погрешность
Максимальное отклонение от действительного значения давления, включая точность, стабильность, температурный эффект и калибровочный стандарт. Модель 7250 Диапазон до 17,2 МПа
90 дней 0,003 % всей шкалы + 0,002 % отсчетного значения
1 год 0,003 % всей шкалы + 0,0075 % отсчетного значения21 МПа
От 30 до 100 % полной шкалы
90 дней: 0,012 % от показания
1 год: 0,013 % от показанияМодель 7250i От 25 до 100 % полной шкалы
90 дней: 0,0055 % от показания
1 год: 0,009 % от показанияМодель 7250xi От 5 до 100 % полной шкалы
90 дней: 0,0055 % от показания
1 год: 0,009 % от показанияПараметры управления
Объем От 82 до 980 см³ Нижняя контрольная граница (абсолютное давление) 1 кПа Соединения
Соединения RS232 и IEEE-488, синтакс SCPI. Стандартом является эмуляция серии 7215, модель 7010, серии 6000 и DPI 510.
Драйвер LabVIEW
Драйвер MetCAL (по заказу)
Обновления прошивки осуществляются через интерфейс RS232.Языки
Меню и функции Серия 7250 способна отображать меню и функции на:
английском, французском, китайском, немецком, японском, испанском и итальянском языках.Дополнительные возможности
Дополнительные возможности - Барометрический датчик (абсолютное давление и вакуум)
- Режим вакуума (отрицательное давление)
- Вакуумный датчик (требуется внешний вакуумный насос)
- Программное обеспечение Intecal
- Калибровка, аккредитованная NVLAP
- Тройная шкала для 21 МПа абсолютного давления 7250
- Комплект для монтажа в стойку
- Отделитель жидкости
Общие характеристики
Дисплей TFT, VGA, активная матрица, 162,5 мм, разрешение 640 x 480, 65,000 цветов Температура Эксплуатация: от 18 до 36 °C
Хранение: от –20 до 70 °CВлажность Относительная влажность: от 5 до 95 % без конденсации Габариты (В х Ш х Г) Все версии: 178 x 419 x 483 мм Масса Модель 7250/7250i: 7,7 кг
Модель 7250xi: 9 кгКонтрольный порт и подключение калибратора Гнездо NPT 1/4 дюйма Время прогрева От 2 до 3 часов, можно оставлять на неопределенное время Рабочая среда под давлением Азот или чистый сухой воздух
