Назначение
Прибор предназначен для непрерывного контроля качества работы фильтрующих устройств различного типа действия, а также для технологического и экологического мониторинга.
Области применения
Непрерывный экологический и технологический контроль содержания взвешенных частиц в газовых потоках на предприятиях теплоэнергетической, металлургической, стекольной, химической, нефтехимической, пищевой промышленностей, при производстве строительных материалов и в других отраслях народного хозяйства.
Принцип работы
- трибоэлектрический
Режим работы
- непрерывный

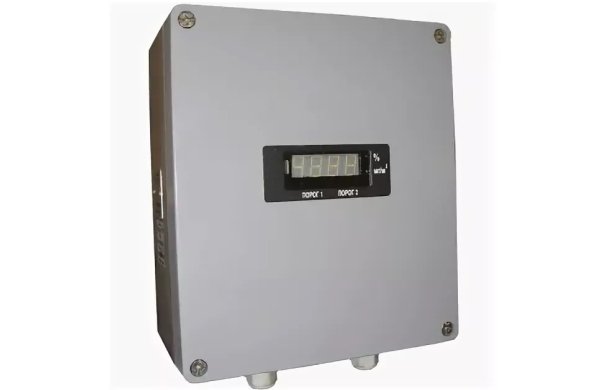

Пылемер - моноблочный прибор, в металлическом корпусе, с погружным датчиком-стержнем, крепящимся к корпусу через изолятор.
Функциональные возможности
- отображение уровня запыленности (в процентах от выбранного максимального уровня запыленности или в абсолютной величине мг/м3) на цифровом светодиодном семисегментном индикаторе;
- управление прибора кнопочной клавиатурой, защищенной от несанкционированного доступа; световая сигнализация о неисправности пылемера на цифровом индикаторе;
- световая сигнализация о достижении установленных пороговых значений; коммутация 2-х внешних цепей при срабатывании сигнализации (2,5 А; 220 В)
- Сервисное программное обеспечение, совместимое с (95/98/2000/ХР), обеспечивает установку режимов работы пылемера; управление диапазоном выходного токового сигнала; тестирование пылемера; организация связи при анализе ПЭВМ информации по нескольким точкам контроля (максимальное количество точек контроля - 20);
- вывод информации в табличном и графическом виде;
- архивирование информации;
- поиск наибольших и наименьших значений; усреднение показаний за заданный интервал времени; сохранение данных в файл.
Комплект поставки:
- прибор ПИКП-Т
- комплект ЗИП
- комплект монтажных частей (ИБЯЛ.421941.004)
- техническая документация
Дополнительная комплектация:
- дополнительный стержень
-насадка для увеличения длины погружной части (базовая длина 500 мм): 250 мм
- ИБЯЛ.715212.004, 500 мм
- ИБЯЛ.715212.004-01; 500 мм
- ИБЯЛ.715212.010 (без резьбы) - программное обеспечение ИБЯЛ.431214.204
- уплотнительное кольцо ИБЯЛ.754175.043-01
Срок гарантии 18 месяцев
Характеристики:
Характеристики | Значения |
Диапазон измерений массовой концентрации пыли, мг/м3 | 0 – 3000 |
Диаметр детектируемых твердых частиц, мкм | от 0,3 |
Показания | мг/м3 или % |
Время прогрева не более, мин | 5 |
Питание, В | 220 (50 Гц); мощность 10 В-А |
Стандартный аналоговый сигнал, мА | 0 – 5 или 4 – 20 |
Цифровой выход | RS485;MODBUS-RTU |
Температура окружающей среды, °С | от – 40 до + 50; по заказу от – 50 до + 50 |
Параметры анализируемой среды | |
температура, °С | 0 – 200 |
влажность, % | до 98 |
скорость газового потока, м/с | от 4 до 30 |
Степень защиты | IP65; по ГОСТ 14254-95 |
Габаритные размеры ( с учетом погружного датчика-стержня), мм | Длина погр. части, мм / масса, кг |
базовая | 725х210х275; 500 / 4,0 |
возможная | 1725х210х275;1500 / 4,5 |
