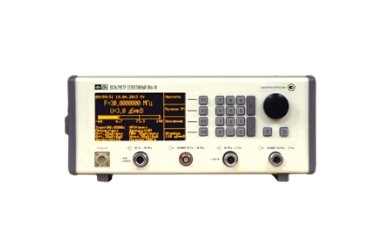

Вольтметр селективный ВК6-18 предназначен для селективного высокоточного измерения напряжения, частоты, амплитуды и спектров радиосигналов в диапазоне частот от 20 Гц до 2ГГц в жестких условиях эксплуатации. Имеет два измерительных входа 20 Гц - 30 МГц и 30МГц – 2 ГГц, два преселектора калибраторы НЧ и ВЧ, вход внешнего опорного сигнала.
Вольтметр селективный ВК6-18 позволяет осуществлять слуховой контроль АМ и ЧМ – сигналов в эфире, а в комплекте с антеннами пеленговать источник радиоизлучения в эфире. Возможен так же суточный мониторинг электромагнитной обстановки по заданной программе с помощью внешней ПЭВМ.Комплектуется пробником напряжения индустриальных радиопомех.
|
Вольтметр селективный ВК6-18 позволяет:
- осуществлять селекцию сигналов;
- измерять сигналы в радиотрактах с помощью высокоомного пробника;
- автоматически калибровать сигнальные тракты;
- осуществлять цифровую фильтрацию и демодуляцию АМ и ЧМ сигналов;
- измерять пиковое, среднее, среднеквадратическое, квазипиковое значения сигналов, излучений и индустриальных радиопомех (в соответствии с ГОСТ Р 51319-99, ГОСТ В 25803-91, ГОСТ Р 51318.11-99, ГОСТ Р 51318.22-99);
- осуществлять обзор частотного диапазона , курсорные измерения, построение графиков в координатах время, амплитуда, частота с помощью ПЭВМ через USB- порт.
Эластомерная экранировка корпуса и помехоподавляющий фильтр в шнуре питания обеспечивают очень низкий уровень индустриальных радиопомех, создаваемых вольтметром (ниже кривой 1 черт. 1 ГОСТ В 25803), что позволяет на базе данного прибора формировать системы измерения уровня индустриальных радиопомех, создаваемых объектами военной, специальной, информационной и бытовой техники.
По заявке потребителя вольтметр селективный ВК6-18 может быть укомплектован высоковольтным пробником индустриальных радиопомех, а при необходимости и измерительными антеннами.
Технические характеристики вольтметра селективного ВК6-18
Параметр
|
Значение
|
Диапазон частот
|
Входов «20 Гц – 30 МГц» и «Пробник»:
20 Гц – 29,9999999 МГц,
входа «30 МГц – 2 ГГц»: 30 МГц – 2 ГГц
|
Дискретность перестройки частоты, Гц
|
0,1
|
Погрешность измерения частоты входного синусоидального сигнала, Гц
|
5·10-8 ·Fс+F (Fc – частота сигнала,
F – полоса пропускания), Гц
|
Полосы пропускания F
|
10 Гц … 10 МГц с шагом 1,3,5 по уровню
минус 3 дБ;
200 Гц, 9, 20, 120 кГц по уровню минус 6дБ
|
Уровень собственных шумов в полосе 10Гц, дБмкВ
|
на входе «20 Гц – 30 МГц» от 0 до минус 30
на входе «Пробник» 40
на входе «30 МГц – 2 ГГц» минус 30
|
Диапазон измерений, дБмкВ
|
от минус 20 до 140 по диапазону частот
|
Уровень интермодуляционных и комбинационных помех, дБ
|
не более минус 60 дБ
|
Погрешность измерения уровня, дБ
|
1,2 – 2,3 дБ
|
Типы детекторов
|
средний, среднеквадратический, пиковый, квазипиковый
|
Типы демодуляторов
|
АМ и ЧМ
|
Входное сопротивление
|
50 Ом, 1 МОм
|
Единицы измерений
|
В, мА, Вт, дБмкВ, дБмкА, дБмВт, дБмкВ/м, дБмкА/м
|
Потребляемая мощность, ВА
|
< 100
|
Интерфейс с ЭВМ
|
USB-2.0
|
Напряжение питания
|
220±22 В, 50 Гц*
|
Диапазон рабочих температур, ºC
|
0 … 40
|
Габаритные размеры, мм
|
310х473х128
|
Масса
|
8 кг
|
Заменяет с расширением частотного диапазона и функциональных возможностей:
|
В6-9, В6-10, В6-14, В6-15, SMV-8.5,
SMV-11, измерительные приемники в диапазоне до 2 ГГц при укомплектовании его измерительными антеннами прикладным программным обеспечением
|
* С 2014 г. () В и (115±11,5) В (400 ±20) Гц по заказу потребителей
|
