- Тип: провод заземления, коническая насадка
- Страна изготовитель: Великобритания/США
- Застежка (разъем): гнездо 10 мм, клемма под М5
- Цвет: Черный
- Длина провода: 1.7 м

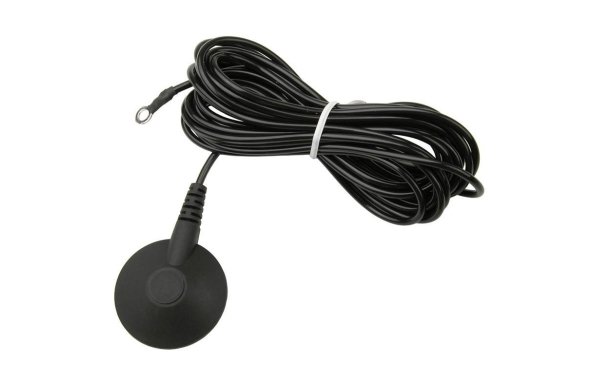

Провода заземления с конической насадкой, VERMASON - применяются для подключения антистатических настольных или напольных покрытий находящихся на рабочих местах к шине заземления, для обеспечения надежного заземления, в зонах, защищенных от электростатических разрядов (ESD защищенных зонах).
EN 61340-5 различает понятия шина заземления и точка заземления. Шиной заземления (EF) обычно является медная лента с выводами в землю (защитное заземление) в EPA зоне. Точки заземления (EBP или общая точка заземления) связывает воедино несколько элементов, такие как поверхность места размещения, коврик или браслет.
В EPA зоне может быть несколько узлов заземления, но должна быть только одна шина заземления, Крайне не желательно наличие сопротивления между узлом заземления и шиной заземления.
Система соединений и подключений к шине заземления, используемая в зоне защищенной от ЭСР (EPA-зоне) должна быть совместима с другими соединительными системами, используемыми в пределах или вблизи EPA зоне.
- Полностью удовлетворяют требованиям, определенным в EN 61340-5-1, для подключения элементов в зоне защищенной от ЭСР (EPA-зоне) к общей точке соединения или точке соединения с землей (EBP).
- Семь сдвоенных мишурных жил проводника, обеспечивают гибкость и высокую прочность при растяжении. Изоляция из ПВХ.
- Низкопрофильная коническая головка помогает предотвратить отключение шнура от антистатического коврика.
- Встроенное 10 мм гнездо в конической насадке, подходит для кнопки 10 мм на коврике.
- Встроенный токоограничивающий резистор 1 МОм (1x10E6 Ом) в конической насадке (зависит от модели).
- Сделано в Великобритании и США.
Основные характеристики провода с конической насадкой для заземления, прямого, VERMASON 231265:
- Диаметр провода 2.4 мм.
- Длина провода заземления: 1.7 метра.
- Цвет - черный.
- Разъемы: 10 мм гнездо/клемма под М5.
- Сопротивление 0 МОм.
- Альтернативный код для заказа (Prior Vermason Item Number): J6476.
Примечание: «Защита чувствительных к ЭСР компонентов сопровождается обеспечением заземления для приведения ЭСР защитных материалов и персонала к одному и тому же электрическому потенциалу. Все проводящие и рассеивающие элементы рабочей зоны, включая персонал, должны иметь связь или электрическое соединение с известной точкой заземления или общей соединительной точкой. Такое соединение обеспечивает распределение заряда, выравнивание напряжения между всеми элементами и персоналом и устраняет вероятность воздействия ЭСР на чувствительные компоненты.» 61340-5-2 пункт 4.4.1 (ГОСТ Р 53734.5.2)
