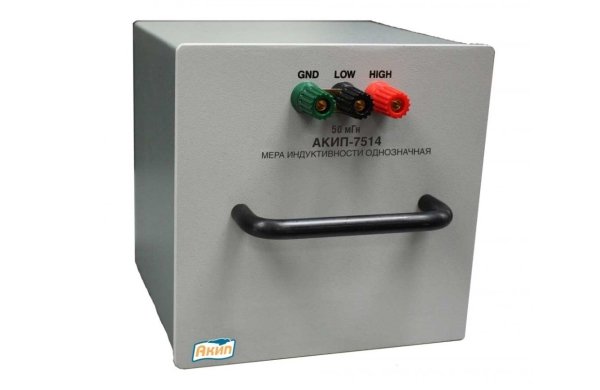

Краткие характеристики:
- Высокоточные однозначные меры индуктивности
- Диапазон воспроизведения «L»: 1 мкГн …10 Гн
- Отклонение от номинала: ±0,25%...±5% (в зав. от модели)
- Число терминалов: 3 (для мер
- Старение: ±0,01%/ за год.
- Низкий температурный коэффициент
- Схемы подключения: 2-х пр. / 3пр (+ GND / Земля)
- Масса не более 5,3 кг
| Модель | Ном. значение, L |
Отклонение от ном. значения |
Частота тест-сигнала |
Частота резонанса* |
Сопротивл. пост. току* (R dc) |
Значение Q* (при 100 Гц) |
Ток (с.к.з.) для: | |
| 200 мВт** | 3 Вт** | |||||||
|---|---|---|---|---|---|---|---|---|
| АКИП-7514-1мкГн | 1 мкГн | ±5% | 10 кГц | 8500 кГц | 0,006 Ом | 0,15 | 5000 мА | 16000 мА |
| АКИП-7514-10мкГн | 10 мкГн | ±1% | 10 кГц | 4500 кГц | 0,03 Ом | 0,30 | 2500 мА | 9000 мА |
| АКИП-7514-50мкГн | 50 мкГн | ±0,5% | 10 кГц | 3100 кГц | 0,039 Ом | 0,85 | 2260 мА | 8770 мА |
| АКИП-7514-100мкГн | 100 мкГн | ±0,25% | 10 кГц | 2250 кГц | 0,083 Ом | 0,76 | 1550 мА | 6010 мА |
| АКИП-7514-200мкГн | 200 мкГн | ±0,25% | 10 кГц | 1400 кГц | 0,15 Ом | 0,84 | 1150 мА | 4470 мА |
| АКИП-7514-500мкГн | 500 мкГн | ±0,1% | 1 кГц | 960 кГц | 0,38 Ом | 0,83 | 725 мА | 2810 мА |
| АКИП-7514-1мГн | 1 мГн | ±0,1% | 1 кГц | 800 кГц | 0,84 Ом | 0,75 | 490 мА | 1890 мА |
| АКИП-7514-2мГн | 2 мГн | ±0,1% | 1 кГц | 580 кГц | 1,52 Ом | 0,83 | 360 мА | 1400 мА |
| АКИП-7514-5мГн | 5 мГн | ±0,1% | 1 кГц | 320 кГц | 3,8 Ом | 0,83 | 230 мА | 890 мА |
| АКИП-7514-10мГн | 10 мГн | ±0,1% | 1 кГц | 220 кГц | 8,2 Ом | 0,77 | 156 мА | 600 мА |
| АКИП-7514-20мГн | 20 мГн | ±0,1% | 1 кГц | 145 кГц | 14,5 Ом | 0,87 | 117 мА | 450 мА |
| АКИП-7514-50мГн | 50 мГн | ±0,1% | 0,1 кГц | 84 кГц | 36,8 Ом | 0,85 | 74 мА | 280 мА |
| АКИП-7514-100мГн | 100 мГн | ±0,1% | 0,1 кГц | 71 кГц | 81 Ом | 0,78 | 50 мА | 192 мА |
| АКИП-7514-200мГн | 200 мГн | ±0,1% | 0,1 кГц | 39 кГц | 109 Ом | 1,15 | 43 мА | 166 мА |
| АКИП-7514-500мГн | 500 мГн | ±0,1% | 0,1 кГц | 24,5 кГц | 280 Ом | 1,12 | 27 мА | 103 мА |
| АКИП-7514-1Гн | 1 Гн | ±0,1% | 0,1 кГц | 14,6 кГц | 616 Ом | 1,02 | 18 мА | 70 мА |
| АКИП-7514-2Гн | 2 Гн | ±0,1% | 0,1 кГц | 10,6 кГц | 1125 Ом | 1,12 | 13,3 мА | 52 мА |
| 5 Гн | ±0,1% | 0,1 кГц | 6,8 кГц | 2920 Ом | 1,08 | 8,3 мА | 32 мА | |
| АКИП-7514-10Гн | 10 Гн | ±0,1% | 0,1 кГц | 4,9 кГц | 6400 Ом | 0,98 | 5,6 мА | 22 мА |
Примечание:
* - Приведены типичные значения. Актуальная информация о параметре для каждой модели будет указана в заводском сертификате (production list).
** - Предельное значение мощности рассеяния.
| Общие данные | Характеристики | Значения | |
| Соединительные клеммы | Мера >500 мкГн | 3 терминала: две клеммы H, L (позолоченные гнезда, резьбовые соединения и замыкатель с напылением теллура меди, минимальные тепловые шумы / emf и сопротивление), изолиров. клемма «земля» (G) | |
| Мера < 500 мкГн | 6 терминалов: клеммы H, L, G + клеммы G, L, L0 | ||
| Макс. вх. мощность | 3 Вт/ 200 мВ (см. значения токов в табл.выше) | ||
| Условия эксплуатации | +10°С…+40°С и относительная влажность до 90% | ||
| Температурный коэф. (Tc) | 30 ppm | ||
| Габаритные размеры | 166 × 166 × 204 мм | ||
| Масса | Не более 5,3 кг | ||
