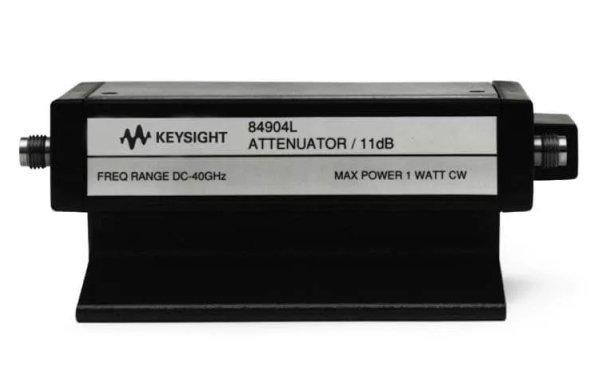

Семейство программируемых ступенчатых аттенюаторов 84904/905/906/907/908 имеет непревзойденные характеристики затухания в диапазоне до 50 ГГц. Модель K обеспечивает выдающуюся точность и надёжность до 26,5 ГГц, тогда как модель L обеспечивает столь же высокие характеристики до 40, а модель M – до 50 ГГц.
Ступенчатые аттенюаторы Agilent состоят из трёх или четырёх последовательно соединённых секций с определёнными значениями затухания, например, 1, 2, 4, 5, 10, 20 и 40 дБ. Эти семейства предоставляют возможность выбора подходящего аттенюатора, обеспечивают рабочие характеристики, точность и надёжность, какие только можно ожидать от аттенюаторов компании Agilent: пределы ослабления 11, 70 и 90 дБ с шагом 1 и 10 дБ, 5 миллионов циклов переключения на каждую секцию, повторяемость лучше 0,03 дБ, варианты типоразмеров и типов (вилка или розетка) соединителей.
Программируемые ступенчатые аттенюаторы построены на основе электромеханических переключателей, которые обеспечивают время переключения 20 мс, включая время установления. Фиксация состояния постоянного магнита позволяет автоматически прерывать подачу напряжения возбуждения для уменьшения потребляемой мощности и упрощения схем. Аттенюаторы снабжены 10Kконтактным соединителем DIP (вилка) и кабелями для межсоединений.
| Mодель | Диапазон частот, ГГц | Пределы ослабления, дБ | Максим. КСВ станд. (опция 006) | Внутренние потери при устанвоке 0 дБ | Повторяемость 1 | Срок службы 2 | Масса в упаковке, г |
| 84904K | от 0 до 26,5 | от 0 до 11 дБ | 1,3 (1,5) до 12,4 ГГц | 0,8 дБ + 0,04 дБ/ГГц | 0,03 дБ | 5 x 106 | 291 г |
| 84904L | от 0 до 40 | шаг 1 дБ | 1,7 (1,9) до 34 ГГц 1,8 (2,0) до 40 ГГц |
||||
| 84906K | от 0 до 26,5 | от 0 до 90 дБ шаг 10 дБ |
1,3 (1,5) до 12,4 ГГц 1,7 (1,9) до 34 ГГц |
0,8 дБ + 0,04 дБ/ГГц | 0,03 дБ | 5 x 106 | 291 г |
| 84906L | от 0 до 40 | 1,7 (1,9) до 34 ГГц 1,8 (2,0) до 40 ГГц |
|||||
| 84907K | от 0 до 26,5 | от 0 до 70 дБ |
1,25 (1,4) до 12,4 ГГц |
0,6 дБ + 0,03 дБ/ГГц | 0,03 дБ | 5 x 106 | 291 г |
| 84907L | от 0 до 40 | шаг 10 дБ | 1,7 (1,9) до 40 ГГц |
Коэффициент чувствительности: дБ/ватт (температурный дБ/°C): 0,001 (0,0001)
Номинальная мощность: 1 Вт средняя, 50 Вт пиковая при максим. длительности импульса 10 мкс
Напряжение питания/время переключения/потребляемая мощность: от 20 до 30 В/менее 20 мс/2,7 Вт
1 При 25 °C.
2 Минимальное число циклов переключения на секцию
