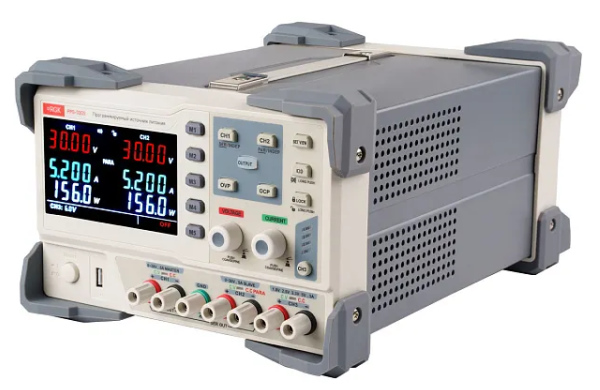

Программируемый источник питания RGK PPS-3305

Артикул: 1-389910

  • Количество каналов: 3
  • Максимальное напряжение: 30 В

Программируемый источник питания RGK PPS-3305 относится к лабораторным устройствам линейного типа, которые характеризуются высокой стабильностью выходных характеристик при низком уровне собственных шумов и импульсных наводок. Многоканальный источник питания постоянного тока может использоваться как автономно, так и в составе установок и стендов с дистанционным управлением для питания до четырех устройств с суммарной мощностью до 315 Вт. Мобильное исполнение с транспортировочной ручкой и защитными накладками на углах корпуса, делает прибор пригодным как для лабораторного, так и промышленного или выездного применения.

Функциональные возможности

Для подключения потребителей линейный источник питания RGK PPS-3305 оборудован тремя выходами c регулируемыми параметрами, снабженными универсальными коннекторами с винтовыми зажимами. Также предусмотрен USB-разъем, который можно задействовать для питания цифровых и других устройств с рабочим напряжением 5 В и токопотреблением до 2 А.

Каналы CH1 и CH1 изолированы между собой и обладают идентичными характеристиками, выдавая постоянное напряжение с плавно регулируемым номиналом от 0,01 до 30 В при силе тока от 0,001 до 5 А. Поддерживаются режимы работы со стабилизацией по заданной величине напряжения или силы тока либо с отключением потребителей от источника питания RGK PPS-3305 при превышении порогового значения указанных параметров. Есть возможность параллельного или последовательного соединения каналов для повышения силы тока или напряжения на выходе. Кроме того, специалист может реализовать подключение со средней точкой для обеспечения симметричного питания операционных усилителей и прочих подобных устройств.

Для выхода CH3 напряжение выбирается из четырех стандартных уровней, наиболее часто используемых для питания контуров низковольтных электронных устройств.

Особенности и преимущества источника питания RGK PPS-3305

  • Прямой выбор функций и режимов с использованием кнопочного интерфейса обеспечивает интуитивную понятность управления блоком питания.
  • Пять ячеек памяти можно использовать для быстрого вызова индивидуальных выходных параметров, предварительно настроив их.
  • Внутренняя коммутация при работе в параллельном и последовательном режимах исключает необходимость проводного соединения каналов.
  • Программирование устройства реализуется при подключении к ПК через интерфейс RS-232 или USB и может осуществляться с использованием команд SCPI; доступна функция прямого дистанционного управления через коннектор Digital I/O.
  • Кнопка блокировки органов управления исключает возможность непреднамеренного изменения настроек в процессе работы.

Технические характеристики

Количество каналов 3
Выходное напряжение 30 В
Выходной ток 5 А
Максимальная выходная мощность 315 Вт
Стабильность напряжения ±(0,0001·Uизм+3) (при нагрузке ≤3А) ±(0,0002·Uизм+5) (при нагрузке >3А)
Стабильность тока ±(0,002·Iизм+3)
Пульсация напряжения 1 мВ
Пульсация тока 3 мА
Интерфейс USB
Питание 100/120/220/230 В ±10%
Температура работы от 0° до +40°С
Температура хранения от -10° до +50°С
Габаритные размеры 347 x 240 x 168 мм
Вес 10,1 кг

Комплектация

  • Источник питания
  • Кабель питания
  • Тестовые провода с зажимами типа "крокодил" - 2 комплекта
  • USB кабель

Документация

Руководство по эксплуатации RGK PPS-3305

PDF 1.56Мб

Скачать

Декларация о соответствии RGK

PDF 1.25Мб

Скачать
