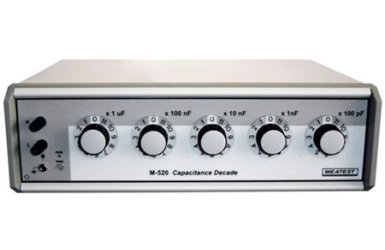

Программируемый декадный магазин емкостей Meatest M-520

Артикул: 1-374333

  • Предназначен для калибровки RCL-метров
  • Диапазон емкостей 100 пФ…12 мФ
  • Основная погрешность 0,25 %
  • Максимальное рабочее напряжение 50 В
  • Питание от внутренней батареи или сетевого блока питания
  • Дистанционное управление по интерфейсу RS-232

Пятиразрядный декадный магазин емкостей с диапазоном от 100 пФ до 12 мкФ. Погрешность: 0,25 %

  • Предназначен для калибровки RCL-метров
  • Диапазон емкостей 100 пФ…12 мФ
  • Основная погрешность 0,25 %
  • Максимальное рабочее напряжение 50 В
  • Питание от внутренней батареи или сетевого блока питания
  • Дистанционное управление по интерфейсу RS-232

Декадный магазин емкостей специально предназначен для калибровки емкостных диапазонов мультиметров и RCL-метров. Ввиду своей универсальности он может использоваться в калибровочных лабораториях, сервисных центрах и на производственных линиях, где требуется дистанционное управление емкостью. Основными конструктивными элементами?декадного магазина M-520 являются реле с высокой допустимой нагрузкой по току и конденсаторы с полипропиленовым диэлектриком. Важной особенностью прибора является процедура автоматической калибровки, позволяющая легко перекалибровывать декадный магазин. Процесс перекалибровки заключается в измерении элементарных емкостей внутри прибора и записи новых калибровочных значений во внутреннюю калибровочную память. Калибровку можно производить по интерфейсу RS-232 с помощью соответствующего программного обеспечения. В памяти декадного магазина емкостей хранятся калибровочные данные как для плавающей, так и для заземленной схемы подключения. Декадный магазин емкостей можно заказать в виде стандартного модуля, легко монтируемого в 19-дюймовой стойке. Высота модуля?— 3HE.

Технические характеристики

Основные сведения

Диапазон емкостей 100 пФ…12,2221 мкФ
Максимальное напряжение 50?В пост. тока, 35?Вэфф перем. тока
Диапазон рабочих температур +5…+40?°C
Выходные клеммы Два полюса + клемма заземления
Управление Ручное с использованием поворотных переключателей, дистанционное по интерфейсу RS232
Размеры 325 x 111 x 316 мм (Ш x В x Г)

Погрешность

Декада Погрешность, % Тангенс угла потерь Температурный коэффициент, %/°C
100 пФ…1 нФ 2,5 + 1 пФ < 0,05 < 0,025
1…10 нФ 0,25 < 0,005 < 0,025
10…100 нФ 0,25 < 0,005 < 0,025
100 нФ…1?мкФ 0,25 < 0,005 < 0,025
1…11 мкФ 0,25 < 0,05 < 0,025

Принадлежности

Принадлежности, входящие в комплект поставки

Блок питания 1 шт.
Кабель RS232 1 шт.
Руководство по эксплуатации 1 шт.
Прикладное программное обеспечение 1 CD-ROM
