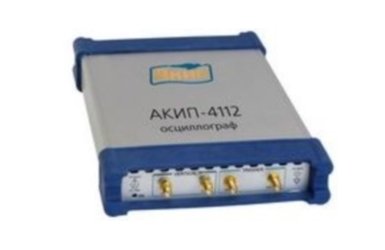

| Цифровой стробоскопический USB-осциллограф АКИП-4112/2 • 2 канала (независимый сбор данных) + вход внешней синхронизации (Ext) • Полоса пропускания: 20 ГГц или 10 ГГц • Максимальная частота стробирования до 1 МГц • Макс. экв. частота дискретизации: до 15 Твыб/с (период. сигнал) • Макс. объем памяти до 32 кБ/канал • Внеш. синхрониз. до 2,5 ГГц, с делителем частоты до 14 ГГц • Автоизмерения (до 138 параметров включая измерение «глазковых» диаграмм (NRZ и RZ), БПФ и джиттера и др.); статистика измерений, маркерные измерения (?U; ?T; ?U/?T, F) • Математические функции, включая быстрое преобразование Фурье (БПФ) в 2-х каналах • До 10 прямых и до 4 статистических измерений выполняемых одновременно • Отображение гистограмм параметров (напряжение/ время), усреднение, огибающая, послесвечение • Автоматизированный тест сигнала по «маске» (167 предустановленных шаблонов) • Интерфейсы: ПО под управлением ОС WIN XP/ SP2, Vista, 7 и 8 (32/64 бит). • Питание от универсального сетевого адаптера • Ультракомпактный • Масса 1,1 кг |
| Характеристики | ||
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | |
| КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ | Число каналов | 2 |
| Полоса пропускания (-3 дБ) | 0…20 ГГц или 0...10 ГГц | |
| Время нарастания (10%-90%) | ≤ 17,5 пс (20 ГГц) / ≤ 35 пс (10 ГГц) | |
| Коэф. отклонения (Коткл.) | 1 мВ/дел … 500 мВ/дел с шагом 1-2-5 или 0,5% | |
| Погрешность измерения напряжения |
± 2% (от полной шкалы) + 2 мВ | |
| Уровень собств. шумов, с.к.з. | ≤ 2 мВ | |
| Входной импеданс | (50 ± 1) Ом | |
| Макс. входное напряжение | ± 2 В(16 дБмВт) | |
| ВЧ вход | соединитель К-типа (2.92 мм) совместим с SMA и PC3.5 | |
| Регулируемая временная задержка между каналами | до 100 нс (с шагом 1 пс) | |
| КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ | Режимы работы (развертка) | Основная, подсвеченная, задержанная, двойная задержанная |
| Коэф. развертки (Кразв.) | 5 пс/дел … 3,2 мс/дел | |
| Коэф. задерж. развертки (Кз.разв.) | от 5 пс/дел до зн. осн. развертки | |
| Погрешность измерения временных интервалов, с.к.з. |
± 15 ps ± 0,4% oт изм. временного интервала | |
| Регулируемая задержка | до 1000 экранов задержанной развертки | |
| Начальная задержка развертки | ≤40 нс | |
| Разрешение | 64 фс (мин.) | |
| СИНХРОНИЗАЦИЯ | Источники синхросигнала | Внешний, внешний с делителем частоты, внутренний (сигналом тактовой частоты) |
| Чувствительность | 100 мВпик (DC – 100 МГц) / 200 мВпик (до 2,5 ГГц) | |
| Чувствительность (вход с делителем частоты) |
100 мВпик (DC – 100 МГц) / 200 мВпик (до 2,5 ГГц) | |
| Джиттер синхронизации, скз | 2 пс | |
| Режимы запуска развертки | Автоколебательный, ждущий | |
| Вход внеш. синхронизации | Соединитель SMA-типа | |
| АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ | Разрешение по вертикали | 16 бит |
| Эквив.частота дискретизации | 15 Твыб/с | |
| Частота стробирования | 0…1 МГ | |
| Объем памяти (запись) | 32…32768 точек на канал с шагом х2 | |
| Режимы сбора данных | Стандартная выборка, усреднение, огибающая | |
| Число усреднений | 2...4096 | |
| Режим выделения огибающей | Минимум, максимум, минимум и максимум одновременно | |
| КУРСОРНЫЕ И МАРКЕРНЫЕ ИЗМЕРЕНИЯ | Тип маркеров | X-маркеры (время). Y-маркеры (напряжение). XY-маркеры (сигнальные маркеры) |
| Маркерные измерения | Абсолютное значение, разностное значение, напряжение, время, частота, наклон (V/s) | |
| Режимы перемещения маркеров | Раздельный или связанный | |
| Относительные измерения | ?-измерения между измеряемым и опорным значениями: в %, dB или градусах фазы | |
| АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ | По вертикали | Максимум, Минимум, Пик-пик, «Верхний» уровень, «Нижний» уровень, Амплитуда,«Верх-Низ» (средний ур.), Среднее значение, DC скз, AC скз, Площадь, Ср. значение за период, DC скз за период, AC скз за период, Площадь за период, +Выброс, -Выброс |
| По горизонтали | Период, Частота, +Длительность, -Длительность, Время нарастания, Время спада, +Скважность, -Скважность, +Переход, -Переход, Длительность пакета, Число периодов, Время@Mаксимум, Время@Mинимум, +Джиттер пик-пик, +Джиттер скз, -Джиттер пик-пик, -Джиттер скз |
|
| Статистические измерения | Текущее, Минимальное, максимальное, среднее значения, среднеквадратическое отклонение (СКО) | |
| Определение вершины и основания сигнала | По гистограмме, мин/мaкс. метод или произвольно (по выбору оператора). | |
| Пороги | Устанавливают в процентах, вольтах или делениях. Стандартно: 10-50-90 % или 20-50-80 % | |
| Границы | Произвольная часть экрана по горизонтали | |
| Режим измерения | Повторяющийся или однократный | |
| ДОПУСКОВЫЙ КОНТРОЛЬ | Режим теста | Сравнение до 4-х параметров сигналов по установленным допускам. |
| Реакция прибора на тест | Звуковой сигнал, запоминание, остановка сбора. | |
| МАТЕМАТИКА | Математические функции | Вычисление и отображение до 4-х математических функций (сигналов) |
| Математические операторы | Сложение, Вычитание, Умножение, Деление, Инверсия, Модуль, Экспонента (e), Экспонента (10), Логарифм (e), Логарифм (10), Дифференциал, Интеграл, Обратное БПФ, Линейная интерполяция, ИнтерполяцияSin(x)/x, Сглаживание, Тренд и др |
|
| Операнды | Входной сигнал, сигналы из памяти, математические функции, спектры, а также константы. | |
| АНАЛИЗАТОР СПЕКТРА | Диапазон входных частот | Частота дискретизации / 2 |
| Количество БПФ | до 2х БПФ одновременно | |
| Маркерные измерения БПФ | Частота, разность частот, магнитуда и разность магнитуд | |
| Автоизмерения БПФ | Магнитуда, разность магнитуд, КНИ, частота, разность частот | |
| Тип окна наблюдения | Прямоугольное, Хэмминга, Хэннинга, плоское, Блэкмана-Харриса, Кайзера-Бесселя. | |
| ГИСТОГРАММЫ | Окно гистограммы | Вертик.или горизонтально. Построение внутри любой выбранной области экрана |
| Измеряемые параметры |
Шкала, смещение, число событий в окне, максимум, размах, середина, среднее, минимум, |
|
| МАСКИ | Полигоны маски (области) | До 8 полигонов(создание или загрузка с диска) |
| Типы масок | Стандартная, автомаска, из памяти, вновь созданная, отредактированная. | |
| Автомаска | Создается автоматически как рукав допусков по обеим осям тестируемого сигнала | |
| Результаты теста | Общее число бракованных точек, число бракованных точек в каждом полигоне и внутри его границ. | |
| ГЛАЗКОВЫЕ ДИАГРАММЫ | Измеряемые сигналы | Автоматические измерения параметров NRZ и RZ “глазковых” диаграмм |
| Измеряемые параметры | Площадь, скорость потока, период потока, время пересечения, искажения, ширина, срез, частота, временная нестабильность, период, фронт, глубина, амплитуда, высота, максимум, среднее, середина, минимум, выброс, шум, размах, основание |
|
| ГЕНЕРАТОР СИГНАЛОВ | Режимы | Импульс, NRZ/RZ (длинна последовательности: 2 (7−1) … 2 (15−1), 500 МГц тактовая частота, выход синхросигнала |
| Частотный диапазон | Импульсный режим (период): 8 нс … 524 мкс, Режим, NRZ/RZ: 4 нс … 260 мкс |
|
| СОХРАНЕНИЕ И ВЫЗОВ СИГНАЛОВ | Управление | Запись и вызов установок, сигналов и копий экрана. |
| Запоминание/вызов на диск | Запись и вызов установок или сигналов на диск ПК (количество ограниченное его объемом) | |
| Внутренняя память | Запись и вызов до 4-х сигналов (ячейки П1-П4) | |
| Aвтопоиск сигналов |
Обеспечивает автоустановку коэффициента отклонения и напряжения компенсации, |
|
| ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ | Растяжка сигналов | Сигналы из памяти, математические функции и спектры (со смещением по обеим осям) |
| Комплексная шкала | Магнитуда, фаза, магнитуда+фаза, реальная часть, мнимая часть, мнимая + реальная части. | |
| Растяжка и смещение по вертикали | До 10 млн. делений или 1 млн экранов | |
| Растяжка и смещение по горизонтали | До 640 делений или 64 экранов | |
| ОБЩИЕ ДАННЫЕ | Напряжение питания | 6В ± 5%, (сетевой адаптер AC/DC) |
| Потребляемый ток | 1,3 А макс | |
| Интерфейс | USB 2.0 и LAN | |
| Системные требования к ПК | Процессор класса Pentium (или эквив.), память ОЗУ 256 Мб (30 Мб для ПО), ОС - MS Windows XP (SP2), Vista, 7 или 8 (32/64 бит), порт USB |
|
| Рабочие условия | +5 °C … +35 °C;влажность:5%...80% при 25 °C (без образования конденсата) | |
| Размеры | 170 х 260 х 40 мм | |
| Вес | 1,1 кг | |
| Комплект поставки | • Шнур питания • Руководство по эксплуатации • Сетевой адаптер питания • Кабель USB • Футляр-кейс • Адаптер SMA/PC3.5/2.92 |
|
