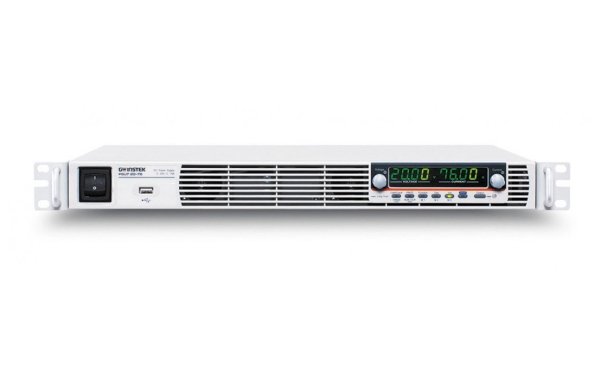

Программируемые импульсные источники питания постоянного тока GW Instek PSU7 600-2.6

Артикул: 1-365780

  • Опции: GPIB, изолир. модуль ДУ напряжением/ током (Isolated Voltage/ Current Control)
  • Высокий КПД, высокая стабильность, малый дрейф
  • Универсальное питание: ~ 100-240 В, частота 50/60 Гц
  • Исполнение корпуса 1U, установка в 19" стойку

Краткие характеристики:

  • (5 моделей): выходное напряжение до 600 В, выходной ток до 15 А, макс. мощность до 1560 Вт
  • Режим стабилизации тока (СС) и напряжения (CV)
  • Защита от перенапряжения, перегрузки по току, пониженного напряжения сети питания, защита от перегрева и переполюсовки
  • Встроенный источник звукового предупреждения, память настроек (профиль перед выключением)
  • Управление с передней панели и удаленное
  • Программируемый цифровой интерфейс
  • Одновременная индикация режимов работы и выходных параметров
  • СДИ-дисплей: 4 разряда (U/ I)
  • Интерфейсы ДУ: RS-232/RS-485, USB, LAN, вход/выход аналогового управления (I/O)
  • Опции: GPIB, изолир. модуль ДУ напряжением/ током (Isolated Voltage/ Current Control)
  • Высокий КПД, высокая стабильность, малый дрейф
  • Универсальное питание: ~ 100-240 В, частота 50/60 Гц
  • Исполнение корпуса 1U, установка в 19" стойку
Модель u Вых i Вых P ВЫХ
PSU7 100-15 0 B – 100 B 0 A – 15 A 1500 Вт
PSU7 150-10 0 B – 150 B 0 A – 10 A 1500 Вт
PSU7 300-5 0 B – 300 B 0 A – 5 A 1500 Вт
PSU7 400-3.8 0 B – 400 B 0 A – 3.8 A 1520 Вт
PSU7 600-2.6 0 B – 600 B 0 A – 2.6 A 1560 Вт



Характеристики Параметры PSU7 100-15 PSU7 150-10 PSU7 300-5 PSU7 400-3.8 PSU7 600-2.6
Стабилизация напряжения (CV) Нестабильность При изменении напряжения питания: 12…62 мВ в зависимости от модели
При изменении тока нагрузки: 12…62 мВ в зависимости от модели
Уровень пульсаций 60…300 мВпик-пик (10 Гц…20 МГц);
8…60 мВскз (5 Гц…1 МГц)
Разрешение 100 мВ
Время нарастания 150 150 150 200 250
Время спада (с нагр./ без нагр.) 150/ 1500 мс 150/ 2000 мс 150/ 2500 мс 200/ 3000 мс 250/ 4000 мс
1 мАСтабилизация
тока (CC)
Нестабильность При изменении напряжения питания: 3,5…2.26 мА
При изменении тока нагрузки: 8…5.52 мА
Разрешение 10 мА 10 мА 1 мА 1 мА 1 мА
Уровень пульсаций 12…45 мАскз
цифровой индикатор Погрешность установки Uвых ± (0,1%+200 мВ) ± (0,1%+300 мВ) ± (0,1%+600 мВ) ± (0,1%+800 мВ) ± (0,1%+1200 мВ)
Погрешность установки Iвых ± (0,2%+45 мА) ± (0,2%+30 мА) ± (0,2%+15 мА) ± (0,2%+11.4 мА) ± (0,2%+7.8 мА)
дистанционное управление Интерфейс USB,  LAN, RS-232/485, опция - GPIB
Интерфейс аналогового  ДУ Управление напряжением, сопротивлением/ мониторинг (неизолированный I/O)
Общие данные Напряжение питания
Разрешение дисплея
1-фаза, 100~240 В, 50~60 Гц 4 разряда
Рабочие условия  0…50 °C; влажность: ≤ 85 %
Условия хранения  -25…70 °С; влажность: ≤ 90 %
Габаритные размеры (ВхШхГ) 423 × 43,6 × 447,2 мм
Масса ≤ 8,7 кг
Состав  прибора РЭ + Рук. программирования (CD-диск х1), защитная крышка вых. клемм (1);  к-т  подключения аналогового управления (х1); набор винтов  M8  для вых. клемм  (х1); защитная крышка вх. клемм (1); держатель-ручка 1U (2), монтаж. кронштейны 1U (лев. x 1/ прав. x 1) Кабель питания 10 А.
Опции PSU-GPIB-  карта интерфейса GPIB  (зав. установка), PSU-ISO-I:  изолир. аналоговый интерфейс  дист. упр. током (зав. уст.) , PSU-ISO-V:  изолир. аналоговый интерфейс  дист. упр. напряжением (зав. установка)
