| Программа Fluke Networks AirMagnet Survey AM/B4010 Программа AirMagnet Survey – идеальное решение для планирования и проектирования беспроводных локальных сетей стандарта 802.11 a/b/g/n, она обеспечивает оптимальную производительность, безопасность и совместимость сетей. AirMagnet Survey вычисляет идеальное количество, размещение и конфигурацию точек доступа для успешного развертывания WLAN. Программа AirMagnet Survey не просто проверяет радиопокрытие, она отображает в графическом виде реальную производительность сети для конечных пользователей с точки зрения скорости соединения, пропускной способности и статистики пакетов. Результатом является полная "карта погоды" Wi-Fi по всем параметрам, критичным для радиосвязи и конечных пользователей. Расширенный набор функций позволяет пользователям интегрировать программу с профессиональными анализаторами спектра, сценариями предварительного развертывания модели, генерировать специализированные отчеты об обследовании, выполнять обследования вне помещений, проводить обследования голосового покрытия, проверять требования конечного пользователя к сети и производить подробное планирование возможностей сети для конечных пользователей. AirMagnet Survey обеспечивает быструю, понаучному точную проверку любых внутренних и наружных беспроводных сетей стандарта 802.11a/b/g/n/4,9 ГГц. Это революционное ПО, используя разнообразные методы сбора информации, автоматически получает из корпоративной сети критическую информацию по Wi-Fi и радиочастотному спектру, включая измерения реальной производительности, и создает подробные карты производительности сети Wi-Fi, что облегчает развертывание сети, ее планирование и оптимизацию. AirMagnet Survey доступен в двух версиях – "Express" и "PRO". "AirMagnet Survey Express" является облегченной версией решения, позволяющей пользователям производить основные действия по обследованию сети Wi-Fi с возможностью создания карты покрытия, шумов и даже производительности в пользовательских задачах. "AirMagnet Survey PRO" расширяет возможности, представленные в версии Express, и добавляет мощные функции, необходимые в отрасли, в том числе развертывание 802.11n, многоэтажное развертывание, наружные обследования, проверка проекта сети, обследование и подтверждение работоспособности сети, анализ радиочастотного спектра и многое другое. Непревзойденные возможности анализа Реальная производительность В отличие от других решений, опирающихся на пассивно собранные данные, например, мощность сигнала, AirMagnet позволяет пользователям производить активные/Iperf обследования, обеспечивающие превосходные результаты. В процессе активного/Iperf обследования, AirMagnet подключается к точке доступа, чтобы оценить реальное качество связи. Это позволяет исследователю увидеть, какой будет реальная пропускная способность WLAN, скорость подключения, коэффициент повторных передач и процент потерянных пакетов для конечных клиентов в конкретной точке. Примечание. Режим Iperf доступен только в версии PRO |
| Стратегическое проектирование беспроводных локальных сетей |
Имитация и оптимизация После проведения исследования пользователи могут имитировать различные изменения сети и оценивать их влияние. К ним относится изменение скорости передачи точек доступа, каналов, настроек SSID или добавление внешних помех. Пользователи могут также имитировать перенос точки доступа в другое место и эффект добавлениям дополнительной точки доступа. AirMagnet Survey обеспечивает пользователей автоматизированным планом каналов точек доступа, который исключает возникновение помех и развертывание избыточного количества точек доступа. Детальный анализ AirMagnet Survey автоматически выводит результаты обследования на карте места размещения сети, обеспечивая неограниченные возможности для визуального анализа. Полное представление статистических данных по беспроводной сети – просматривайте распространение сигнала, шума, соотношение сигнал/шум, пропускную способность WLAN, скорость передачи данных PHY, коэффициент повторных передач и потери пакетов. Анализ помех – измеряйте общие совокупные помехи различной природы, которые могут повлиять на производительность точек доступа. Просмотр по каналам, SSID или устройствам – сортируйте результаты по SSID или каналам для упрощения балансировки радиочастот VLAN и требований уровня обслуживания. Анализ перекрытий и роуминга – немедленно обнаруживайте зоны дополнительного обслуживания или зоны, в которых клиенты могут получать стабильный роуминг или "перегрузку" между точками доступа. Имитация беспроводных адаптеров – проводите существующие обследования и узнавайте, как другой адаптер Wi-Fi будет работать в обстановке обследования. Одновременное обследование площадки Возможность проводить с помощью AirMagnet Survey несколько обследований одновременно, для которого используются несколько адаптеров, подключенных к одному ПК, предоставляет пользователям лучшее в отрасли решение для эмуляции реального поведения клиентов (с помощью активных обследований и обследований Iperf ), одновременно наполовину снижая время обследования площадки, усилия и затраты. Например, пользователь может проводить активные и пассивные обследования одновременно или в нескольких диапазонах спектра, например, 2,4 ГГц и 5 ГГц. Визуализация изменений зоны покрытия по времени Функция Diff View программы AirMagnet Survey обеспечивает двустороннюю визуализацию разницы между двумя отдельными обследованиями. Это показывает, как со временем изменяется беспроводная связь на площадке. Кроме того, пользователи могут применять эту функцию для быстрого сравнения результатов планирования с помощью программы AirMagnet Planner с реальными результатами обследования площадки. |
 |
 |
 |

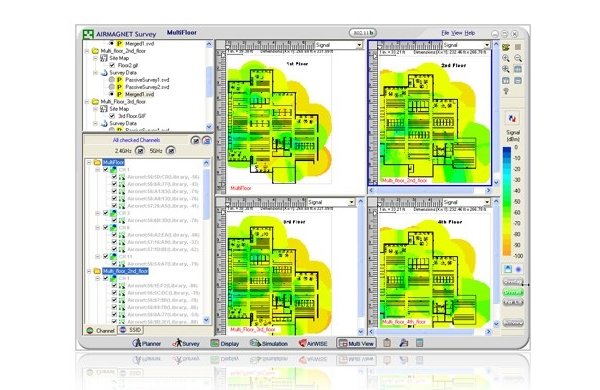

| Вид обследования | Объемное представление для визуализации максимального/минимального сигнала |
Дифференциальное представление для сравнения обследований |
| Создание безопасной сети Чтобы убедиться в высоком уровне безопасности WLAN, AirMagnet Survey позволяет создавать сети с максимальным снижением утечек радиосигнала за пределы здания. Эти утечки следует свести к минимуму, в противном случае услуги будут предоставляться, например, на парковке или за пределами территории. Используя AirMagnet Survey, пользователи могут также локализовать неавторизованные или активно использующие сеть станции, обнаруженные в ходе обследования на карте этажа. AirMagnet Survey PRO AirMagnet Survey PRO содержит всю функциональность версии "Express", а также дополнительный набор функций, созданных в соответствии с потребностями экспертов по беспроводным сетям. К дополнительной функциональности относятся: • Обследование площадки по стандарту 802.11n AirMagnet Survey включает в себя исключительные для отрасли возможности активного и Iperf обследования по стандарту 802.11n (включая поддержку 3x3 до 450 Мбит/с), которые принимают во внимание воздействие реального мира или столкновения маршрутов в каждой отдельной точке для активного тестирования производительности как входящей, так и исходящей связи сети 11n. AirMagnet Survey PRO включает в себя встроенные карты покрытия, специфичные для сетей 802.11n, например, карту покрытия рабочего режима, карту покрытия уровня MCS передачи/приема и карту покрытия ширины канала. • Обследование голосовой связи по Wi-Fi AirMagnet Survey справляется с проблемами, которые возникают перед установщиками сетей и персоналом ИТ-служб при развертывании сетей VoWLAN и снабжает их встроенной системой проверки готовности голосовой связи (в которую входят заранее настроенная поддержка телефонов Cisco 792X и бейджей Vocera, а также возможность добавлять телефоны других поставщиков), что позволяет пользователям гарантировать, их проект сети соответствует рекомендациям производителей телефонов, а также позволяет провести обследование передачи голоса в реальной обстановке. Используя первые в промышленности средства обследования передачи голоса, пользователи могут проверить и отобразить качество телефонного вызова, производительность и другие специфичные для передачи голоса параметры в любой точке карты этажа, что поможет обнаружить и свести к минимуму проблемы, которые могут снижать качество вызова. Карты покрытия, которые строятся специально для голосовых сетей, включая оценку WiMOS или качество звонка, число активных вызовов, зоны телефонного роуминга (со статистикой роуминга), использование каналов, повторные вызовы и многое другое, включены в приложение и позволяют пользователям проектировать голосовые сети максимальной производительности. Примечание. Возможность проводить обследования голосовых сетей требует установки на машину с AirMagnet Survey PRO программы AirMagnet VoFi Analyzer PRO. |
 |
 |
 |
| Потери радиосигнала вне здания компании | Карта покрытия рабочего режима 802.11n | Карта качества покрытия голосового вызова |
| Одновременное обследование площадки Возможность проводить с помощью AirMagnet Survey несколько обследований одновременно, для которого используются несколько адаптеров, подключенных к одному ПК, предоставляет пользователям лучшее в отрасли решение для эмуляции реального поведения клиентов (с помощью активных обследований и обследований Iperf ), одновременно наполовину снижая время обследования площадки, усилия и затраты. Например, пользователи могут осуществлять одновременно активные и пассивные исследования или исследования в нескольких спектрах (2,4 ГГц и 5 ГГц). Интеграция с Анализаторами Спектра Перед созданием каких-либо решений по проектированию и развертыванию важно принимать во внимание радиопомехи от устройств, не имеющих отношения к Wi-Fi. Пользователи, применяющие приложения AirMagnet Spectrum XT, AirMagnet Spectrum Analyzer, Fluke Networks AnalyzeAir или Cisco Spectrum Expert, могут собирать данные анализа Wi-Fi и спектра в одном обследовании. Благодаря такой интеграции пользователи могут визуализировать радиосигналы в любом месте, а также определять и просматривать устройства, не поддерживающие стандарт 802.11, создающие помехи для WLAN. Также пользователи могут получать визуальное отображение уровня средней мощности спектра радиочастот для каждого канала в любой заданной точки на карте. Примечание. Программа AirMagnet Survey PRO должна быть установлена на одной машине с приложением анализа спектра пользователей. Многоэтажное развертывание Пользователи AirMagnet Survey могут обследовать несколько этажей здания, чтобы узнать, как сигналы точек доступа распространяются на соседние этажи. Это дает пользователям возможность проектировать сети так, чтобы использовать услуги одной точки доступа на нескольких этажах, чтобы снизить затраты на оборудование и развертывание. AirWISE® для обследования площадки Ядро AirWISE® позволяет пользователям устанавливать требования для проектирования сетей и немедленно выявлять проблемные зоны. Пользователи могут быстро тестировать сеть по множеству критериев и давать экспертные советы по разрешению этих проблем. Раздел планирования пропускной способности позволяет исследователям принимать во внимание количество конечных пользователей, которых должна поддерживать WLAN. Профессиональные отчеты AirMagnet Survey PRO содержит полностью интегрированный модуль отчетности, который может быстро создавать произвольные отчеты об имитации и обследовании площадок. Кроме того, настраиваемые шаблоны позволяют пользователям проявлять гибкость в создании различных отчетов на основе требований к проекту. Отчеты могут выводиться более чем в 15 форматах, включая PDF, XML, HTML, Excel и Word. |
 |
 |
| Данные по Wi-Fi и другие данные в одном обследовании | Настройка отчета об обследовании |
| Наружные обследования Благодаря сочетанию поддержки GPS, частот 4,9 ГГц и интеграции с Google Earth, Microsoft® MapPoint и Microsoft® Virtual Earth, AirMagnet Survey PRO обеспечивает простой способ проведения быстрых, полностью автоматизированных наружных обследований. Пользователи могут использовать свои NMEA-совместимые GPS-устройства для автоматического сбора данных о беспроводных сетях вне здания. Результат анализируется в пользовательском интерфейсе AirMagnet Survey или экспортируется в Google Earth. Интеграция с AirMagnet Planner AirMagnet Planner, встроенный в AirMagnet Survey PRO, обеспечивает легкое использование приложения с самым совершенным в отрасли подходом к проектированию, развертыванию и текущей оптимизации беспроводных локальных сетей стандарта 802.11a/b/g/n. Используя это интегрированное решение, пользователи могут использовать AirMagnet Planner для аккуратного проектирования своих WLAN и планирования их скорости, с последующей проверкой результатов реальными данными с помощью AirMagnet Survey PRO. Использование параметров производительности активного конечного пользователя позволяет пользователям продолжать улучшение моделей планирования. Нет ни одного другого приложения, совмещающего предиктивное моделирование с реальными данными о производительности. Также пользователи получают дополнительные возможности для планирования с возможностью тестирования планов сетей с помощью ядра AirWISE® для требований проектирования. AirMagnet Planner также интегрируется и с AirMagnet Survey Express. |
 |
 |
| Интеграция с Google Earth для наружных обследований | Автоматизированное планирование WLAN с использованием AirMagnet Planner |
|
| Минимальные системные требования |
| Microsoft® Windows 7 Enterprise/Business/Ultimate/Professional или Microsoft® Windows Vista™ Business/Ultimate (SP1) или XP™ Professional (SP3)/ Tablet PC Edition 2005 (SP3) или MAC OS X Leopard™ (Apple® MacBook® Pro, работающий под управлением Windows XP™ PRO с SP3 с использованием Boot Camp®). Примечание. Из 64-разрядных операционных систем поддерживается только для Windows 7 с USB-адаптерами 802.11a/b/g/n |
| Intel® Pentium® M 1,6 ГГц (рекомендуется Intel® Core™ 2 Duo 2,00 ГГц или выше) |
| 1 ГБ памяти (рекомендуется 2 ГБ) для Windows XP™. 2 ГБ или более для Windows Vista™ и Windows 7 |
| 800 МБ свободного места на диске |
| Поддерживаемый AirMagnet адаптер спектра и лицензия (требуется для просмотра данных по спектру и классификации устройств, не поддерживающих 802.11) |
| Поддерживаемый AirMagnet беспроводной адаптер |
| Нетбуки: процессор Intel® Atom N270/N470, Microsoft® Windows XP™ Home или Windows 7 Home Premium или Starter, 1 ГБ памяти (рекомендуется 2 ГБ), разрешение монитора 1024X600; поддерживаемый AirMagnet беспроводной адаптер. Примечание. Нетбуки поддерживаются только версией Survey Express |
| Поддержка Fluke Networks OptiView®: планшет для анализа сети OptiView® XG, интегрированный сетевой анализатор OptiView® Series II/III Integrated Network Analyzer |
