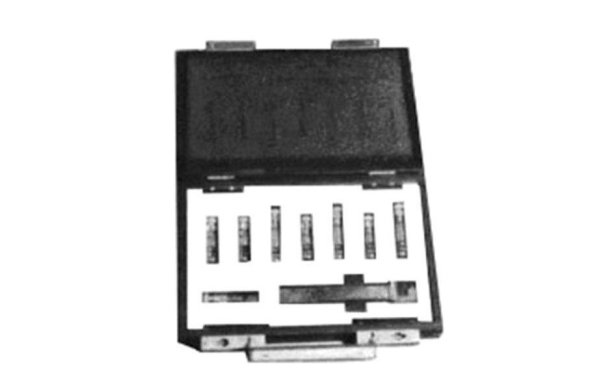

Набор образцовых мер коэффициента отражения Н3-1
Набор мер Н3-1 Н3-6 предназначены для использования в качестве образцовых мер Коэффициента отражения, а набор мер Н3-7 в качестве образцовых мер коэффициента передачи при поверке панорамных измерителей коэффициента стоячей волны по напряжению КСВН) вида Р2 и измерителей омплексных коэффициентов передачи вида Р4, имеющих в качестве измерительного выхода коаксиальные соединители каналов 3,5/1,52; 7/3,04; 16/6,95 и 16/4,6 мм в диапазоне частот 0 ÷ 18 гГц.Каждый набор мер Н3-1 Н3-6 содержит линию короткозамкнутую, нагрузку согласованную (КСВН ‹ 1,05) и по две нагрузки каждого из номинальных значений КСВН1,2; 1,4 и 2,0, отличающихся значением фазы коэффициента отражения. Нагрузки относятся ко 2 классу точности.Набор мер Н3-7 содержит отрезок воздушной коаксиальной линии длиной 53,2 мм и аттенюаторы 10, 20 и 30 дБ.При выпуске все меры поверяются по значению модуля КСВН или коэффициента передачи и фазы коэффициента отражения или передачи.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Рабочий диапазон частот, тип и волновое сопротивление коаксиального соединителя приведены в табл. 1, а технические характеристики мер, входящих в наборы – в табл. 2.
| Тип набора мер | Диапазон частот, гГц | Канал, мм | Волновое сопротивление, Ом | Тип соединителя по ГОСТ 13317 - 80 | Вес, кг | Габариты, мм |
| Н3 – 1 | 0,6 | 3,5/1,52 | 50 | ΙΧ, вариант 3 | 1 | 248 × 175 × 49 |
| Н3 – 2 | 0 ÷6 | 7/3,04 | 50 | ІІІ, вариант 1 | 1,3 | 248 × 175 × 49 |
| Н3 – 3 | 0 ÷5 | 16/6,95 | 50 | ІІ | 3,45 | 348 × 265 × 59 |
| Н3 – 4 | 0 ÷5 | 16/4,6 | 75 | VІІІ | 3,45 | 348 × 265 × 59 |
| Н3 – 5 | 4 ÷18 | 3,5/1,52 | 50 | ΙΧ, вариант 3 | 3,2 | 348 × 265 × 59 |
| Н3 – 6 | 4 ÷18 | 7/3,04 | 50 | ІІІ, вариант 1 | 3,2 | 348 × 265 × 59 |
| Н3 – 7 | 0 ÷18 | 7/3,04 | 50 | ІІІ, вариант 1 | 1,3 | 248 × 175 × 49 |
| Обозначение мер | КСВН | Ослабление, дБ | Погрешность аттестации КСВН, % | Погрешность аттестации Фазы коэф. отражения, градус |
Погрешность аттестации Коэффициента передачи Модуля, дБ | Погрешность аттестации Коэффициента передачи Фазы, градус |
| 1,0 | 1,0+0,05 | 1,0 ÷ 1,5 | ||||
| 1,2 ÷ 1(3) | 1,2+0,05 | 1,5 ÷ 2,5 | 3 ÷ 4 | |||
| 1,2 ÷ 2(4) | 1,2+0,05 | 1,5 ÷ 2,5 | 3 ÷ 4 | |||
| 1,4 ÷ 1(3) | 1,4+0,10 | 1,5 ÷ 2,5 | 2 ÷ 3 | |||
| 1,4 ÷ 2(4) | 1,4+0,10 | 1,5 ÷ 2,5 | 2 ÷ 3 | |||
| 2,0 ÷ 1(3) | 2,0+0,10 | 1,5 ÷ 2,5 | 1 ÷ 2 | |||
| 2,0 ÷ 2(4) | 2,0+0,10 | 1,5 ÷ 2,5 | 1 ÷ 2 | |||
| КЗ | < 100 | 0,7 ÷ 1,5 | ||||
| 10 дБ | < 1,2 (0 ÷ 6 гГц) < 1,3 (6 ÷ 12 гГц) < 1,5 (12 ÷ 18 гГц) |
0,15 ÷ 0,30 | 1,5 ÷ 2,0 | |||
| 20 дБ | < 1,2 (0 ÷ 6 гГц) < 1,3 (6 ÷ 12 гГц) < 1,5 (12 ÷ 18 гГц) |
20 + 1,5 | 0,23 ÷ 0,30 | 2,0 ÷ 2,5 | ||
| 30 дБ | < 1,2 (0 ÷ 6 гГц) < 1,3 (6 ÷ 12 гГц) < 1,5 (12 ÷ 18 гГц) |
30 + 2,5 | 0,23 ÷ 0,30 | 2,0 ÷ 2,5 |
