Описание и характеристики

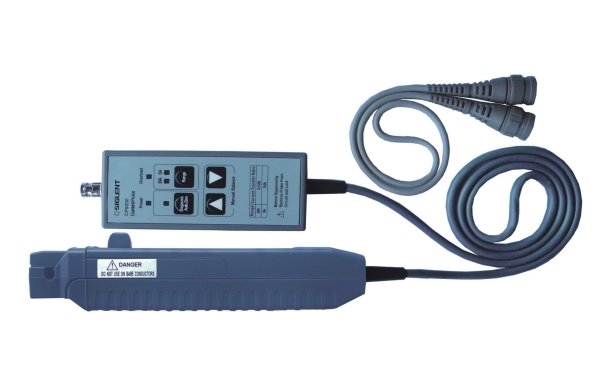

Токовый пробник для осциллографов. Полоса пропускания 100 МГц. Время нарастания ≤3,5 нс. 2 диапазона: 100 мВ/А, 1 В/А. Максимальный ток: 50 Aпик-пик или 30 Аскз. Погрешность ±1 %. Максимальный размер проводника (диаметр) - 5 мм. Питание – DC 12В/1,2 А.
Полоса пропускания | 0 (DC)...100 МГц |
Время нарастания | < 3,5 нс |
Максимальный ток | 30 Aскз (AC) |
Коэффициент трансформации | 1В/А, 0,1В/А |
Минимальная чувствительность | 0,001 A |
Погрешность | ± 1 % |
Максимальный размер проводника | 5 мм |
Особенности | токовый пробник (тип «клещи») для измерения пост./ переменного (DC/ AC) без разрыва цепи. Длина соед. кабеля 1 м (коннектор BNC- «мама»), макс. пост. ток 50 Aпик, установка нуля (DC-zero). Питание от сетевого адаптера ±12 В пост./ 1,2 А. Выносное подключение к осциллографам с входом BNC при помощи штатного кабеля BNC-BNC («папа-папа», 1м). Макс. рабочее напряжение 300 В кат I, масса 240 гр. Для выполнения измерений на интегральных платах с высокой плотностью монтажа, малый размер клещей обеспечивает подключение к проводникам в ограниченном пространстве |
Комплектация
Пробник токовый CP5030A | 1 шт. |
Адаптер питания 12В | 1 шт. |
Кабель BNC male-male | 1 шт. |
