Одна из лучших функций этого датчика – это соответствие стандартному изгибу 385, позволяющее использовать РДТ DIN/МЭК в полной мере. Зачем использовать датчик, если он менее точен, чем ваш расходомер?

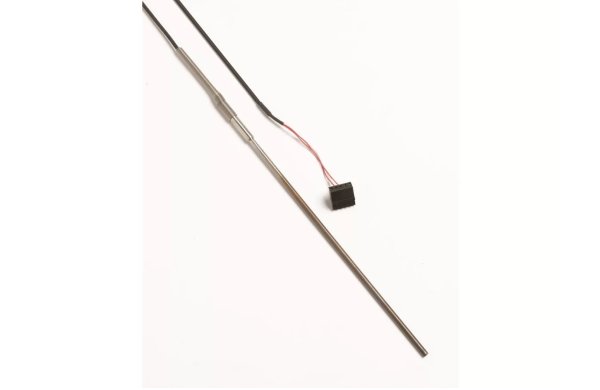

Датчик 5627A производится с пружинной подвеской, что увеличивает виброустойчивость и ударопрочность. Он заключен в защитную трубку с минеральной изоляцией и минимальным радиусом изгиба 19 мм (3/4 дюйма), что обеспечивает его гибкость и надежность. (Если предусмотрен изгиб, это нужно указать при заказе.)
Шести- и девятидюймовые датчики 5627A калибруются при –196 °C, –38 °C, 0 °C, 200 °C и 300 °C. Для двенадцатидюймовых вариантов точка калибровки 300 °C заменяется на 420 °C.
Каждый датчик настраивается индивидуально и сопровождается свидетельством о поверке в соответствии со стандартами NVLAP, код лаборатории 200706-0.
Такой датчик станет отличным приобретением. Он отличается таким соотношением цены, точности и долговечности, которые должны быть у каждого платинового термометра сопротивления!
|
Технические характеристики |
|
| Сопротивление | Номинальное значение 100 Ом |
| Температурный коэффициент | 0,00385 Ом/Ом/°C номинальный |
| Температурный диапазон | От −200 до 420 °C (5627A-6 и 5627A-9 до 300 °C; точка перехода и кабеля: от 0 до 150 °C) |
| Скорость ухода (k = 2) | ±0,04 °C при 0 °C после 100 часов при 420 °C |
| Материал оболочки | Нержавеющая сталь марки 316 |
| Контакты | Никелированный многожильный медный провод с тефлоновой изоляцией, 22 AWG |
| Заделка | Указывается См. информацию о размещении заказа. |
| Постоянная времени | Не более четырех секунд для 63,2%-ной чувствительности к изменению шага в воде со скоростью течения 0,9 м/с. |
| Радиус изгиба | Защитную трубку можно заказать с минимальным радиусом изгиба 19 мм, кроме участка длиной 50 мм у наконечника. (Лаборатория Hart выполняет повторную калибровку при наличии нескривленного участка защитной трубки длиной 20 см.) |
| Калибровка | Включает калибровку производителя в соответствии со стандартами NVLAP (код лаборатории 200706-0) и таблицу сравнения значений R и T с шагом 1 °C от –196 до 500 °C (до 300 °C для моделей 5627A-6 и 5627A-9). Коэффициенты МТШ-90 входят в комплект. |
| Погружение | Рекомендуется погружение не менее чем на 100 мм |
| Точность калибровки† ( k= 2) | ±0,026 °C при –196 °C ±0,046 °C при 0 °C ±0,077 °C при 200 °C ±0,124 °C при 420 °C |
| Размер | 5627A-12: 305 x 6,35 мм 5627A-9: 229 x 4,7 мм 5627A-6: 152 x 4,7 мм |
| † Включая погрешность калибровки и уход за 100 часов. | |
