Сферы применения
- Проверка зданий;
- Проверка работоспособности систем ОВиКВ;
- Упрощенное техобслуживание;
- Применение в электротехнике.
Описание

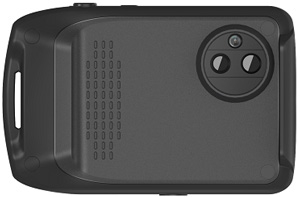

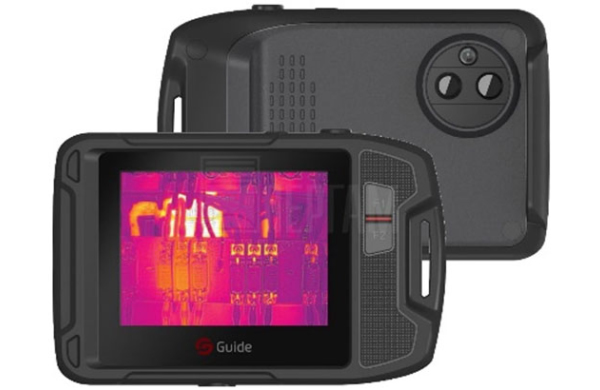

Guide P120V – это карманный тепловизор для обслуживания электрооборудования и осмотра зданий. Частота кадров 25Гц, матрица 120×90 при 17 мкм. Выполнен в виде компактного цифрового фотоаппарата, в прочном корпусе со степенью защиты IP54, не боится падений с высоты 1м. Позволяет быстро обнаруживать потенциальные проблемы. В тепловизор дополнительно встроена дневная камера, снимает фото и видео в инфракрасном и видимом спектрах, может обмениваться изображениями по Wi-Fi.
Это действительно удобный тепловизор, который умещается в кармане для быстрого и точного теплового контроля в любое время. Guide P120V оснащен 3,5-дюймовым сенсорным ЖК-дисплеем для простого управления и поддерживает функцию «картинка в картинке», плавное масштабирование, оповещение о макс. и мин. температуре, облачный сервис и мобильное приложение. Внутренняя карта памяти на 4Гб позволяет хранить до 500 тепловизионных изображений. Есть специальное ПО для анализа ик-снимков на ПК.
Компактный и эргономичный дизайн;
Добротный прорезиненный корпус;
Отсутствие помех между областью линзы и захвата.

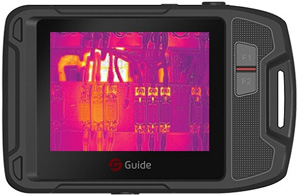

Сенсорный дисплей 3.5 дюйма
ЖК дисплей высокой яркости, 320 x 240 пикселей;

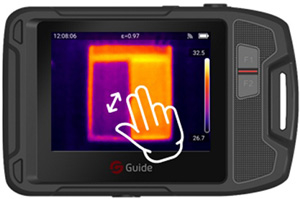

Восьмикратное масштабирование
Легко увеличивать детали изображения на сенсорном экране;
Все привилегии платформы Android
Понятный дизайн на платформе Android, прост в управлении.

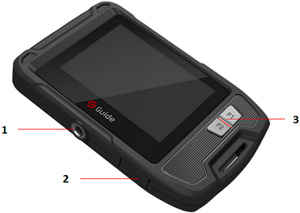

1 - Интерфейс крепления штатива
2 - Интерфейс USB Type-c
3 - Поддержка зарядки с мобильного устройства, работает в режиме зарядки; Кнопка быстрого переключения
Поддержка переключения между режимами автоматичсеского, полу-автоматического и ручного Level-span.
Спектр температур -20℃ - 400℃
Тепловизор GUIDE P120V автоматически переключается между -20℃-150℃ и 150℃-400℃;

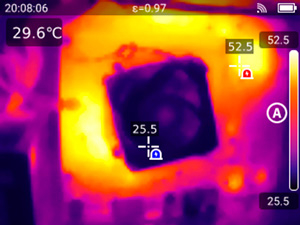

Отслеживает и показывает Max & Min температуру
Полностью радиометрические измерения, полноэкранное или прицельное отслеживание max & min температуры и оповещение max & min температуры.
Оптимизация изображений MIF
Технология MIF для мультиспектрального слияния изображений позволяет объединять детали видимого изображения с тепловизионным, что повышает чёткость и детализацию картинки;
Сравнение изображений
Функция «картинка в картинке» позволяет сравнивать тепловое и видимое изображения.

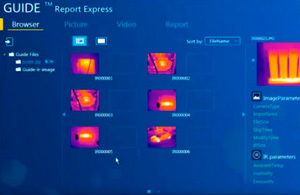

Подключение Wi-Fi, Guide Report Express
Wi-Fi для управления и бесперебойной передачи данных. Поддержка облачных альбомов, передача изображений в реальном времени, Guide Report Express – ПО для анализа термограмм;
Облачный сервис
Чтобы проанализировать проблему совместно с коллегами, вы можете автоматически загружать отснятые изображения на облачный сервер в любое время и в любом месте и получать обратную связь от коллег или клиентов.
Особенности
- Широкий диапазон измерений -20℃-400℃.
Автоматическое переключение между -20℃-150℃ и 150℃-400℃; - Рациональная компоновка и хороший эргономичный дизайн.
Объектив и рукоятка разнесены друг от друга; - 3,5-дюймовый сенсорный дисплей.
ЖК-дисплей высокой яркости, 320 х 240 пикселей; - Платформа Андроид, интеллектуально понятная эксплуатация.
Удобный дизайн на базе системы Андроид, такой же простой, как использование смартфона; - Соединение по Wi-Fi, поддержка облачного сервиса.
Подключение по Wi-Fi для дистанционного управления и мгновенного обмена. А поддержка Cloud Album позволяет создавать резервные копии изображений в облаке в режиме реального времени.
Технические характеристики
Параметр | Значение |
ИК-изображение и оптика | |
ИК-разрешение | 120×90 при 17 мкм |
Тип детектора | VOx/7,5~14 мкм |
Частота кадров | 15 Гц / 9 Гц |
Тепловая чувствительность / эквивалентная шуму разность температур | 60 мК |
Фокусное расстояние | 2,28 мм/F1,13 |
Поле зрения | 50°x38° |
Пространственное разрешение | 7,6 мрад |
D:S | 130:1 |
Фокусировка | Фиксированный фокус |
Камера видимого диапазона | |
Разрешение камеры видимого диапазона | 640 x 480 |
Фокусное расстояние | Фокусное расстояние 0,5-3 м, фиксированный фокус, поле зрения 68°x52° |
Электрический осветитель | Да (вкл/выкл/вспышка) |
Отображение изображения | |
Дисплей | 3,5-дюймовый сенсорный ЖК-дисплей |
Разрешение | 320 х 240 |
Режим изображения |
ИК, видимый диапазон "Картинка в картинке", технология MIF |
Цветовые палитры | 6: горячее железо, горячий чёрный, горячее железо, горячий белый Медицинский (т.е. жёлтый или оранжевый), Арктика |
Цифровое масштабирование | Плавное 8-кратное масштабирование |
Переключение режима Level Span | Поддержка переключения между автоматическим, полуавтоматическим и ручным режимами |
Измерение температуры | |
Диапазон измерений | -20℃-150℃, 100℃-400℃ (автопереключение) |
Погрешность | ±2°С или ±2%, в зависимости от того, что больше (температура мишени ≥ 0°С, температура окружающей среды составляет 5°С ~ 30°С ) |
Точка измерения | Центральная точка, можно добавить одну подвижную точку измерения температуры |
Зона измерения | Можно добавить одну подвижную прямоугольную область |
Автоматическое отслеживание максимальные и минимальные температуры | Полноэкранный режим автоматического отслеживания максимальной и минимальной температуры |
Отслеживание объекта (области) максимальной и минимальной температуры | |
Полноэкранный режим оповещения о максимальной и минимальной температуре | Да |
Память изображений | |
Носитель данных | Внутренняя память 4 Гб, не менее 500 снимков |
Формат ИК-изображения | Формат JPG с данными о температуре |
Видимое изображение | Да |
Разъемы и связь | |
USB | Type-C, для обмена данными и изображениями с ПК |
WiFi | Да, технология Wi-Fi обеспечивает обмен данными |
Мобильное приложение | Да с поддержкой облачного сервиса |
ПО для анализа ИК на ПК | Да |
Питание | |
Тип батареи | Встроенная аккумуляторная литиевая батарея, несъемная |
Время работы от батареи | ≥2 ч (при выключенном Wi-Fi) |
Время зарядки | ≤1,5 ч |
Параметры окружающей среды | |
Рабочая температура | -10℃~50℃ |
Температура хранения | -40℃~70℃ |
Степень защиты | IP54, испытание падением с 1 м |
Сертификация | CE, FCC, ROHS |
Вес | 240 г |
Размеры | 133*87*24 мм |
Комплект поставки
№ | Наименование | Количество |
1 | Портативный тепловизор Guide P120V | 1 |
2 | Кабель USB тип Type-C | 1 |
3 | Зарядное устройство+адаптер | 1 |
4 | Карта загрузки данных | 1 |
5 | Ремешок на запястье | 1 |
6 | Сумка | 1 |
7 | Краткое руководство пользователя | 1 |
