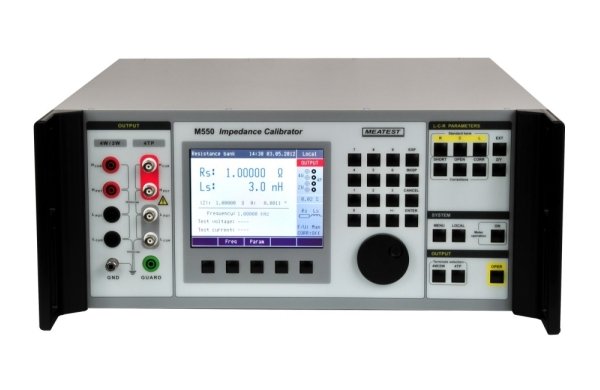

Калибратор импеданса M-550 компании Meatest относится к испытательному оборудованию, предназначенному для проверки и калибровки RLC-метров в частотном диапазоне до 1 МГц. Модель оснащена встроенным мультиметром, который удобно использовать для проверки напряжения, тока и частоты тестового сигнала испытуемого устройства. |
Область применения:
- калибровка лабораторных RLC-метров.
Возможности и производительность:
- Частотный диапазон от 20 Гц до 1 МГц.
- Диапазон сопротивления от 0,1 Ом до 100 МОм.
- Диапазон емкости от 10 пФ до 100 мкФ.
- Диапазон индуктивности от 10 мкГн до 10 Гн.
- Программная компенсация OPEN(ХХ)/SHORT(КЗ)/Нагрузка.
- Встроенный измеритель тестового уровня испытуемого устройства.
- Удаленное управление через интерфейс RS-232 или IEEE488.
Технические характеристики
Режимы | 4TP четырехконтактная пара (R/L/C коаксиальный выход для коаксиальных четырехконтактных и четырехконтактных парных установок) |
4W четырехконтактный (R/C некоаксиальный для четырехпроводного применения) | |
2W двухконтактный (R/C некоаксиальный для двухпроводного применения) | |
Выходные клеммы | 4 BNC соединителя для коаксиального выхода (4TP) |
4 разъема типа банан для некоаксиального выхода (4W/2W) | |
Диапазон частот | от 20 Гц до 1 МГц |
Значения исходного положения: | SHORT, OPEN |
Сопротивление | |
Диапазон | от 0,1 Ом до100 МОм фиксированное десятичное значение в режиме 4TP |
от 0,1 Ом до 100 МОм фиксированное десятичное значение в режиме 4W | |
от 1 Ом до 10 МОм фиксированное десятичное значение в режиме 2W | |
Отклонение от номинального значения | 0,05–10% в зависимости от величины, режима и частоты |
Погрешность калибровки | 0,02–2% при частоте 1 кГц в зависимости от величины и режима |
Температурный коэффициент | 2–25 ppm/°C |
Отображаемые пары параметров | Z/?, Y/?, RS/LS RS/CS Rp/Cp, Rp/Lp, R/X, G/B |
Емкость | |
Диапазон | от 10 пФ до 100 мкФ фиксированные десятичные значения в режиме 4TP |
от 10 пФ до 100 мкФ фиксированные десятичные значения в режиме 4W | |
от 100 пФ до 100 мкФ фиксированные десятичные значения в режиме 2W | |
Отклонение от номинального значения | <5% |
Погрешность калибровки | 0,05–5,0% при частоте 1 кГц в зависимости от величины и режима |
Температурный коэффициент | 30–100 ppm/°C |
Отображаемые пары параметров | Z/?, Y/?, CS/D, CS/RS, Cp/D, Cp/Rp, Cp/G |
Индуктивность (имитируется только в режиме 4TP) | |
Диапазон | 10 мкГн пФ — 10 Гн фиксированные десятичные значения в режиме 4TP |
Отклонение от номинального значения | <15% |
Погрешность калибровки | 0,15–4,0 % при частоте 1 кГц в зависимости от величины и режима |
Температурный коэффициент | 50 ppm/°C |
Отображаемые пары параметров | Z/?, Y/?, LS/Q, LS/RS |
Устройство измерения тестового уровня | |
Отображаемые значения | частота, напряжение, ток |
Диапазон частот | от 20 Гц до 100 кГц |
Разрешение по частоте | 6-цифр |
Погрешность частоты измерений | 0,01% +1 мс |
Диапазон напряжения | От 200 мВ до 10 В (с.к.з.) |
Разрешение по напряжению/току | 4 цифры |
Погрешность напряжения | 5% в диапазоне от 100 мВ до 1В, 2% в диапазоне 1–10 В |
Диапазон тока | От 1 нА до 500 мA |
Общие характеристики | |
Интерфейс | RS-232, GPIB |
Номинальная температура | (23±2) °C, относительная влажность <80% |
Рабочая температура | +15…30 °C |
Температура хранения | –10…+55 °C |
Питание | 115/230 В, 50/60 Гц |
Энергопотребление | 40 В•A |
Время прогрева | 15 мин |
Габаритные размеры (Ш?В?Г) | 450?430?150 мм |
Масса | 12 кг |
Погрешность
4TP Эталоны сопротивления (коаксиальный выход)
Номинальное значение последовательного сопротивления RS | Годовая устойчивость (тип.), % | Максимальное отклонение от номинального значения при 1 кГц, % | Температурный коэффициент Tk (max), %/°C | Максимальное испытательное напряжение/ток |
0,1 Ом | 0,001 | 2,00 | 0,0050 | 200 мA |
1 Ом | 0,001 | 1,00 | 0,0002 | 100 мA |
10 Ом | 0,001 | 0,50 | 0,0002 | 50 мA |
100 Ом | 0,001 | 0,10 | 0,0002 | 15 мA |
1 кОм | 0,001 | 0,10 | 0,0002 | 5В |
10 кОм | 0,001 | 0,10 | 0,0002 | 15 В |
100 кОм | 0,001 | 0,10 | 0,0002 | 30 В |
1 МОм | 0,003 | 0,10 | 0,0002 | 30 В |
10 МОм | 0,01 | 0,20 | 0,0010 | 30 В |
100 МОм | 0,01 | 1,00 | 0,0050 | 30 В |
4TP Эталоны емкостей (коаксиальный выход)
Ном. значение шунтирующей емкости CP | Годовая устойчивость (тип.), % | Максимальное отклонение от номинального значения при 1 кГц, % | Температурный коэффициент Tk (max), %/°C | Коэффициент затухания при 1 кГц | Maксимальное напряжение / ток |
10 пФ | 0,010 | 0,5 пФ | 0,005 | <0,0020 | 30 В |
100 пФ | 0,010 | 5 | 0,005 | <0,0010 | 30 В |
1 нФ | 0,010 | 5 | 0,005 | <0,0005 | 30 В |
10 нФ | 0,010 | 5 | 0,005 | <0,0005 | 30 В |
100 нФ | 0,010 | 5 | 0,005 | <0,0005 | 20 В |
1 мкФ | 0,010 | 5 | 0,005 | <0,0010 | 10 В |
10 мкФ | 0,015 | 5 | 0,01 | <0,0050 | 100 мA |
100 мкФ | 0,015 | 5 | 0,01 | <0,0200 | 200 мA |
4TP Эталоны индуктивности (коаксиальный выход)
Номинальное значение последовательной индуктивности LS | Годовая устойчивость (тип.), % | Максимальное отклонение от номинального значения при частоте 1 кГц, % | Погрешность калибровки при 1 кГц, % | Температурный коэффициент Tk(max), %/°C | Последовательное сопротивления RS(тип.), Ом | Maксимальное напряжение / ток |
10 мкГн | 0,01 | 15 | 0,10 | 0,005 | 66 | 50 мA |
100 мкГн | 0,01 | 15 | 0,10 | 0,005 | 200 | 30 мA |
1 мГн | 0,01 | 15 | 0,10 | 0,005 | 660 | 5 В/20 мA |
10 мГн | 0,01 | 15 | 0,10 | 0,005 | 660 | 5 В/10 мA |
100 мГн | 0,01 | 15 | 0,10 | 0,005 | 2000 | 10 В |
1 Гн | 0,01 | 15 | 0,20 | 0,005 | 20 000 | 10 В |
10 Гн | 0,01 | 15 | 0,05 | 0,005 | 20 000 | 10 В |
