Платформа PG9602
Инновации, снижающие погрешность до минимума
Два десятилетия назад в семействе грузопоршневых манометров PG7000 производства компании DH Instruments были впервые реализованы преимущества встроенной технологии съема показаний и мониторинга наряду с другими технологическими и эргономическими усовершенствованиями. В платформу PG9000 добавлен ряд инноваций для еще большего повышения качества измерений давления.

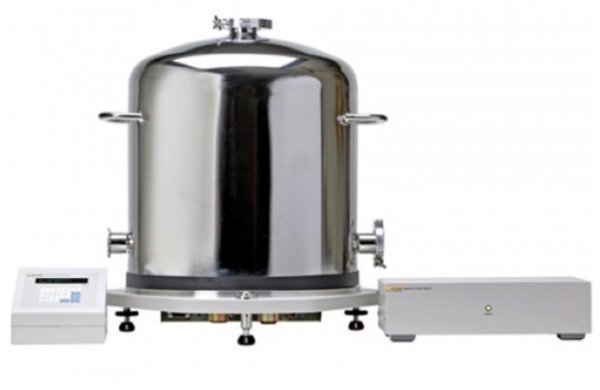

Платформа состоит из основания грузопоршневого манометра, терминала и нового листанционного блока электроники. Терминал служит интерфейсом пользователя. Он обеспечивает хранение данных метрологических составляющих, отображение состояния рабочей и окружающей среды и вычисляет давление.
Основание поршневого манометра PG9000 поддерживает автоматическое вращение пневмоцилиндра и манипулирование грузами, однако все электронные компоненты, обеспечивающие работу датчиков и управление вращением, вынесены в дистанционный блок электроники. Такое решение способствует максимально возможной температурной стабильности основания даже при длительной работе с вакуумом, поскольку все значимые источники тепла расположены вдали от основания.
Монтажная стойка PG9602 содержит два интегрированных платиновых термометра сопротивления для снижения температурной погрешности пневмоцилиндра. Датчики температуры легко снимаются для калибровки. В дополнительную эталонную вакуумную аппаратуру включен емкостный мембранный манометр. Он служит для измерения остаточного вакуума в режиме измерения абсолютного давления. Модель PG9602 также обладает возможностью интеграции данных измерений, поступающих практически от любого вакуумного датчика, предоставляемого пользователем.
Автоматизация метрологических работ
Технология автоматизированного управления грузами (AMH) реализована в модели PG9602 в расширенном виде для обеспечения работы с манометрическим и абсолютным давлением при массе грузов до 100кг. Устранение необходимости ручной установки грузов снижает механический износ и повышает стабильность масс. Механизм автоматизированного управления грузами располагается внутри вакуумного колокола, что устраняет необходимость откачивания воздуха при замене грузов в различных контрольных точках. Поддержание вакуума обеспечивает более низкое значение и статический характер остаточных вакуумных составляющих. Общая продолжительность испытаний сокращается, что способствует повышению эффективности работ. В особенности это касается измерения абсолютного давления. И что более важно, за счет полной автоматизации достигается высокое постоянство измерений и создаются условия для расширенных испытаний со множеством контрольных точек, которые непрактично выполнять вручную. Калибровочное ПО, такое как COMPASS® for Pressure, создает возможность проведения полностью автоматических испытаний.
|
Общие технические характеристики |
|
| Электропитание | Переменное напряжение 85/264 В перем. тока, 50/60 Гц, макс. потребляемая мощность 22 ВА |
| Температура | Эксплуатация: от 15 до 35 °C Хранение: от –20 до 70 °C |
| Влажность | Эксплуатация: от 5 % до 95 % (относительная), без конденсации |
| Масса | Платформа прибора без установленных грузов и пневмоцилиндра PG9607 (без вакуумного оборудования): 34 кг (74 фунта) Дистанционный блок электроники: 1,9 кг (4 фунта)Манометрический терминал: 1,4 кг (3 фунта) Дополнительное вакуумное эталонное оборудование: 16 кг (36 фунтов) |
| Габариты (В x Ш x Г) | Основание PG9602 (без вакуумного оборудования): 34,1 см x 54,3 см x 52,3 см (13,4 дюйм. x 21,4 дюйм. x 20,6 дюйм.) (высота измеряется по верхнему краю пневмоцилиндра)
Основание PG9602 (с подключенными дополнительными вакуумным колоколом и вакуумметром): Дистанционный блок электроники: 10,2 см x 35,1 см x 19,6 см (4 дюйм. x 13,8 дюйм. x 7,7 дюйм) Манометрический терминал: 12 см x 15 см x 20 см (4,7 дюйм. x 5,9 дюйм. x 7,9 дюйм.) |
| Микропроцессоры | Приборная платформа: Motorola 68302 Манометрический терминал: Hitachi 64180 |
| Порты связи | RS-232 COM 1: главный компьютер COM2: датчик остаточного вакуума (внешний) COM3: автоматизированный контроллер давления COM4: не используется (запасной) IEEE-488: главный компьютер |
| Полный диапазон давления | Манометрическое давление: от 13 кПа до 10 мПа (1.9 - 1450 фунт/кв. дюйм)1 |
| Рабочая среда | Газ: азот, гелий, сухой воздух (точка росы ≤ –40 ºC) |
| Максимальная масса груза | 100 кг1 |
| Подсоединения давления | Основание PG 9602 Испытательный порт: DH200* Управляемое давление зазора: DH200* * Сальник и манжета для конических трубок и трубок с левосторонней резьбой диаметром 6,35 мм (0,25 дюйм.). Эквивалент AE SF250C, HIP LF4 и др.
Привод системы AMH Газоотвод системы AMH Дистанционный блок электроники Вакуумный колокол: 3x 40 мм фланец ISO/KF, 1x 50 мм фланец ISO/KF (верхний) Соответствие CE |
1 Общая масса грузов в наборе грузов MS-AMH-100 составляет около 104,5 кг. В сочетании с поршнем или цилиндром и вакуумным колоколом общая массовая нагрузка может составлять до 106 кг, что обеспечивает давление до 530 кПа (5,5 бар, 76,9 фунт/кв. дюйм).
|
Система автоматизированного управления грузами AMH-100-VAC (дополнительно) |
|
| Требования к электропитанию | Постоянное напряжение 15 В при токе 2 А, максимальная потребляемая мощность 30 Вт. потребление |
| Температура | Эксплуатация: от 15 до 35 °C |
| Габариты (В x Ш x Г) | 41 см x 41 см x 36 см |
| Масса | 12 кг (25 фунтов) |
| Питание и подключения | Специальный 8-штырьковый разъем |
| Подача воздуха в привод системы AMH | 550 кПа (80 фунт/кв. дюйм) ± 10 % (минимальный поток) |
| Обеспечение вакуума системы AMH | Не менее 50 кПа (7,5 фунт/кв. дюйм)при нормальном атмосферном давлении (минимальный поток) |
| Подсоединения давления | Давление: быстроразъемный соединитель типа DESO (двустороннее отключение) Вакуум: быстроразъемный соединитель типа SESO (одностороннее отключение) |
|
Пневмоцилиндр |
PC-9602-10 | PC-9602-20 | PC-9602-50 | PC-9602-100 |
| Совместимая платформа | PG9602 | PG9602 | PG9602 | PG9602 |
| Отношение давления к массе | 10 кПа/кг | 20 кПа/кг | 50 кПа/кг | 100 кПа/кг |
| Минимальное давление (с массивным колоколом) |
13 кПа (1,9 фунт/кв. дюйм) |
20 кПа (2,9 фунт/кв. дюйм) |
50 кПа (7,3 фунт/кв. дюйм) |
100 кПа (14,5 фунт/кв. дюйм) |
| Максимальное давление (масса 100 кг) |
1000 кПа (145 фунт/кв. дюйм) |
2000 кПа (290 фунт/кв. дюйм) |
5000 кПа (725 фунт/кв. дюйм) |
10000 кПа (1450 фунт/кв. дюйм) |
| Материал поршня | Карбид вольфрама | Карбид вольфрама | Карбид вольфрама | Карбид вольфрама |
| Материал цилиндра | Карбид вольфрама | Карбид вольфрама | Карбид вольфрама | Карбид вольфрама |
| Номинальный диаметр (мм) | 35 | 25 | 16 | 11 |
| Номинальная площадь (мм) | 1000 | 500 | 200 | 100 |
| Система крепления | Простое свободное С деформацией |
Простое свободное С деформацией |
Простое свободное С деформацией |
Простое свободное С деформацией |
| Обычн. Скорость падения N2 с полной массовой нагрузкой (мм/мин) |
0,3 | 0,5 | 0,7 | 1,2 |
| Чувствительность1 | 0,02 Па + 0,5 част./млн | 0,04 Па + 0,5 част./млн | 0,1 Па + 0,5 част./млн | 0,2 Па + 0,5 част./млн |
| Воспроизводимость2(част/млн.) | 2 | 2 | 2 | 3 |
1 Чувствительность: наименьшая вариативность входного параметра, отражающаяся на значении выходного параметра.
2 Воспроизводимость: корень из суммы квадратов стабильности эффективной области и стабильности набора утяжелителей AMH-100 за 1 год.
|
Наборы грузов |
|
| Все грузы поставляются в литых корпусах, пригодных для многократного использования, со специализированными вставками. | |
| Грузы | Материал: немагнитная нержавеющая сталь 304L
Поверхность: электрополированная Допуск на точность настройки: ± 20 част./млн от номинального значения Погрешность измерений: ± 5 част./млн или 1 мг (большее из двух) Погрешность измерений: ± 1 мг |
|
Измерение давления |
|
| Погрешность в эффективной области пневмоцилиндра и типичная погрешность измерений давления, вносимая грузопоршневым манометром, указаны в отчете о калибровке пневмоцилиндра и в текущей версии технического документа 0180TN12 «Typical Pressure Measurement Uncertainty Defined by a PG9607 or PG9602 Piston Gauge» (Типичная погрешность измерения давления, вносимая грузопоршневыми манометрами PG9607 и PG9602). | |
| Чувствительность1 | 0,005 Па + 0,5 част./млн |
| Воспроизводимость2 | ± 2 част./млн + 0,05 Па |
1 Чувствительность: наименьшая вариативность входного параметра, отражающаяся на значении выходного параметра.
2 Воспроизводимость: корень из суммы квадратов стабильности эффективной области и стабильности набора утяжелителей AMH 100 на 1 год.
|
Измерение параметров окружающей среды, а также состояния прибора. |
|
| Температура окружающей среды | Диапазон: от 0 до 40 °C Разрешение: 0,1 °C Погрешность: ± 1 °C |
| Температура модуля пневмоцилиндра | Диапазон: от 0 до 40 °C Разрешение: 0,01 °C Погрешность: ± 0,1 °C (32,18 °F) |
| Барометрическое давление (измеряется внутренним датчиком) | Диапазон: от 70 до 110 кПа Разрешение: 10 Па Погрешность: ± 140 Па
Барометрическое давление также можно считывать автоматически с помощью любого устройства с интерфейсом RS-232, например Fluke Calibration RPM. |
| Относительная влажность | Диапазон относительной влажности: от 5 до 95 % Разрешение: 1 % отн.вл. Погрешность: ± 10 % (единиц влажности) |
| Положение поршня | Диапазон: ±¬4,5·мм Разрешение: 0,1 мм |
| Вращение поршня (частота и замедление) | Диапазон: от 2 об./мин до 99 об./мин Разрешение: 1 об./мин |
| Вакуум (дополнительно) | Диапазон: 0 – 13 Па Разрешение: 0,01 Па Погрешность: ± 0,05 Па + 0,5 % от показаний |
