Назначение
Используя технологии GPS, S3-Exercise моделирует измерения, сделанные на местности, которые являются зависимыми от места и времени, отслеживая выбросы радиоактивности в окружающую среду.
Вступление
Одной с наиболее сложных проблем, связанных с тренировками по ликвидации последствий аварий в атомной энергетике, является разработка сценариев и формирование радиологических данных, которые отображали б настоящие условия аварийных ситуаций. S3-Exercise разрешает персоналу по ликвидации аварий в атомной энергетике получать с приборов результаты измерений во время тренировок такие же, которые они бы получили во время настоящей аварии.
Что такое S3-Exercise?
S3-Exercise это программа Windows, которая была разработана для автоматизации формирования радиационных данных из тренировочных сценариев. Программа может гибко моделировать результаты по мощности дозы гамма-излучения, полученные при помощи приборов радиационного контроля, персональных электронных дозиметров, а также показания измерений фильтров пробоотборников воздуха. Программа может формировать печатные данные, может работать в реальном времени во время "настольных" тренировок, или использоваться с GPS приемником как оборудование для транспортных средств для осмотра местности.

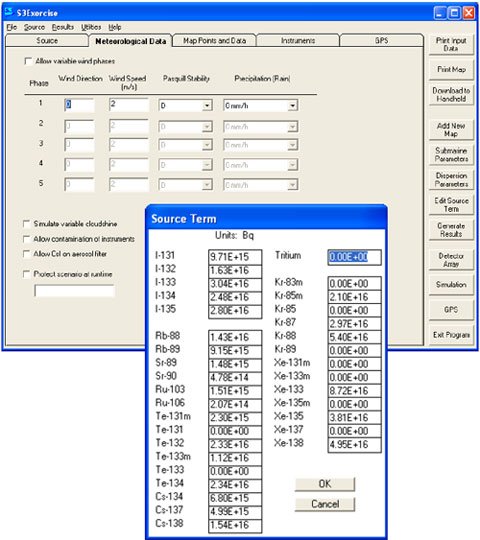

Данные сценария включают в себя показатели величины источника выброса, как функцию времени и переменные метрологические данные про скорость и направление ветра. Программа комплектуется предварительно согласованными сценариями тренировок для основных типов реакторов, при этом пользователь имеет возможность изменять их, или создавать совсем новые сценарии для тренировок.
Как работает программа S3-Exercise?
S3-Exercise может формировать радиационные данные в четырех разных операционных режимах: в реальном времени с GPS, в реальном времени с предварительно определенными местами размещения, в реальном времени при помощи компьютерной мышки на карте и в статическом режиме (вывод данных на бумажный носитель). Режим GPS требует GPS модуля, который поддерживает связь с ПК через NMEA соединитель. В реальном времени с предварительно определенными местами размещения программа моделирует детекторную сетку вокруг АЭС. Операционный режим с использование мышки превращает перемещение курсора по карте в моделирование перемещение по местности и формирует данные с прибора в реальном времени. В статическом режиме данные сохраняются в крупноформатной таблице программы Ексель и могут быть распечатаны для их добавления в журнал упражнений.
Сценарии формирования данных в реальном времени с использованием GPS.
Этот режим разрешает пользователям автоматически формировать данные и представлять их в такой же способ, как бы это было в случае реальной аварийной ситуации. Смоделированные данные выводятся на панель прибора и изменяются как функция времени и размещения. GPS используется для постоянного отслеживания размещения пользователя.
Режим формирования данных в реальном времени с предварительно определенным местом размещения.
Этот режим разрешает пользователям определять размещение фиксированного детектора и моделировать мощность амбиентной дозы гамма-излучения на этой местности.
Режим формирования данных в реальном времени с использованием компьютерной мышки.
Этот режим разрешает пользователям получать данные с разных мест на карте при помощи перемещения курсора мыши по карте. Смоделированные данные выводятся на панель прибора и изменяются как функция времени и размещения.

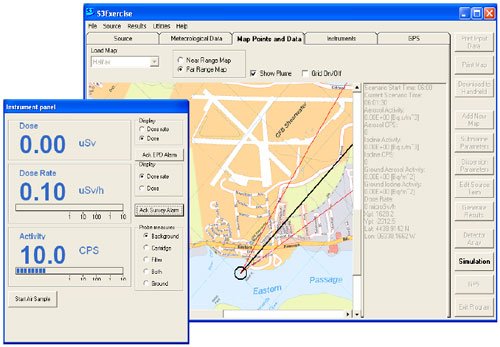

Пример карты и панели инструмента приведен ниже. Во время выполнения такого упражнения пятно будет спрятано.
Режим формирования данных на бумажных носителях.
Режим формирования данных на бумажных носителях осуществляется в файле Ексель, который находиться в каталоге программы S3-Exercise. Сформированные рабочиие страницы предоставляют результат по Мощности Амбиентной Дозы Гамма-излучения, Результаты отбора проб воздуха на йод и аэрозоль.

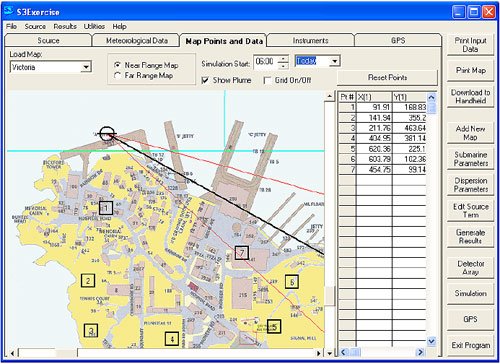

Ниже приведено пример карты, на которой показано экспериментальные точки.

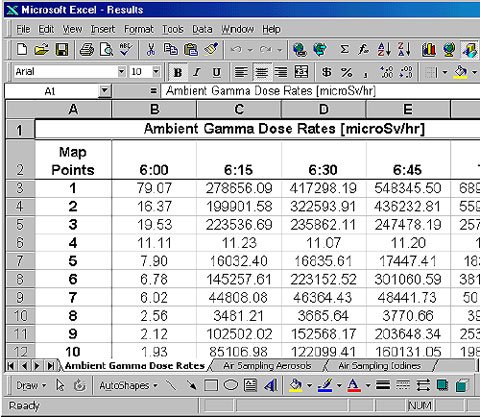

На примере Экселевского рабочего листа, который представлено выше, выведено показатели мощности амбиентной дозы гамма-излучения.
Особенности программы S3-Exercise.

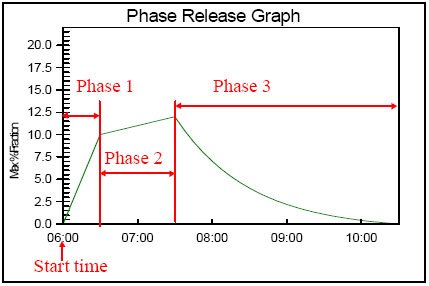

• Возможность приема до пяти воздушных фаз и до пяти фаз выброса.
• Возможность определения выброса нуклида по изотопу.
• Имитация изображения настоящего измерительного прибора при помощи панели инструмента.
• Обеспечение цифровых карт местности (приближенные и удаленные местности).
• Возможность программирования уровней сигнализации при достижении граничных показаний, что позволяет оператору отслеживать, берет ли команда во внимание граничные нормы.
• Возможность отслеживания реального размещения транспортного средства в реальном времени при использовании GPS соединенного с ноутбуком.
• Возможность накопления общей дозы для групп, которые работают на местности, зависимо от места перемещения в шлейфе загрязнения, что дает им точные показатели электронного дозиметра.
• Возможность моделирования детекторной сетки вокруг АЭС.
• Возможность представления данных в Зв или Бэрах, и импульсах за минуту или импульсах за секунду.
