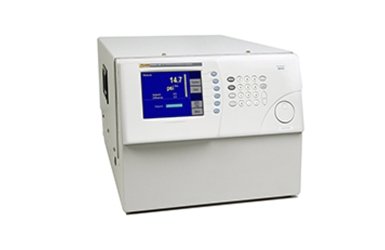

Пневматический регулятор высокого давления модели 7350 и гидравлический регулятор высокого давления модели 7615 служат безопасными, простыми в использовании и эффективными средствами автоматизации испытаний и калибровки под высоким давлением для широкого ряда устройств измерения давления. В режиме контроля эти регуляторы одновременно измеряют и контролируют давление и могут использоваться для калибровки и тестирования манометров, преобразователей, реле давления и производственных барометрических приборов.
В регуляторах моделей 7350 и 7615 применяется кварцевый преобразователь, обеспечивающий непревзойденную эффективность автоматизированных испытаний и калибровки под высоким давлением. Уровни давления составляют: 0,01 % полной шкалы для значений давления до 140 МПа (1400 бар) и 0,02 % полной шкалы для значений давления более 275 МПа (2750 бар). Стабильность соответствует 0,01 % полной шкалы в год при условий калибровки не реже раза в год.
- Давление доходит до 70 МПа (700 бар)
- Точность до 0,01 % полной шкалы
- Стабильность управления до 0,007 % полной шкалы
- Удобное управление с помощью меню
- Интерфейс RS232 и IEEE-488
Общие характеристики
Стандартные диапазоны давления (полная шкала, бар абсолютного давления) 41,5, 70 МПа (415, 700 бар) абсолютного давления Режим тары Режим тары предназначен для калибровки манометров Дисплей TFT, VGA, активная матрица, 162,5 мм (6,4 дюйма), разрешение 640 x 480, 65,000 цветов Электропитание 110 или 220 В перем. тока (± 18 %), 50/60 Гц, одна фаза Рабочая температура От 5 до 50 °C Температура хранения От -20 до 70 °C Влажность Относительная влажность: от 5 до 95 % без конденсации Габариты (В х Ш х Г) 43 x 49 x 61 см Масса 54,5 кг Эксплуатационные качества
Точность 0,01 % диапазона, до 70 МПа (700 бар) Стабильность 0,01 % диапазона в год Стабильность управления 0,007 % максимальной полной шкалы на объем загрузки от 7,5 до 89 см³; нижняя контрольна граница – 10 % максимального давления полной шкалы Время прогрева 30 минут, можно оставлять на неопределенное время Рабочая среда под давлением Сухой чистый воздух или азот Подача давления 10 % сверх дипазона давления полной шкалы (может потребоваться дополнительная вспомогательная компрессорная установка), от 700 до 750 кПа (7 до 7,5 бар), воздух промышленного класса (магистральный воздух) для работы регулятора Пневматика
Пневматические отверстия Контрольное отверстие: NPT, 1/8 дюйма
Отверстие подачи давления: NPT, 1/8 дюйма
Подача воздуха: NPT, 1/4 дюймаЗащита от избыточного давления Разгрузочный клапан контрольного отверстия с настройкой на 110 % полной шкалы
Отверстие подачи газа с настройкой на 120 % полной шкалы
Программные ограничения (устанавливаются пользователем)Соединения
Соединения RS232 и IEEE-488
Синтакс: SCPI
Эмуляция устройства серии 6000 Fluke Calibration и устройства DPI 510 DruckДрайверы Доступен драйвер Labview
Доступен драйвер MET/CAL®
Доступно программное обеспечение IntecalКалибровка
Калибровка С каждым прибором предоставляется протокол калибровки, указывающий на соответствие стандартам Национального института науки и техники (NIST). По заказу возможна калибровка по NVLAP в соответствии со стандартом ISO 17025. Рекомендуемая периодичность калибровок – раз в год.
Дополнительные возможности
Дополнительные возможности Тройная шкала
Программное обеспечение Intecal
