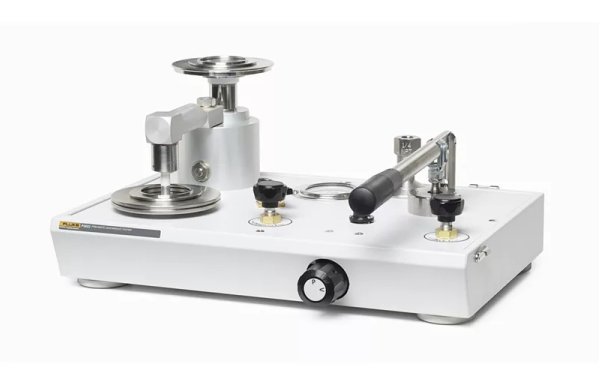

Модель вакуума и двойного вакуума/давления P3000 Series Vacuum and Dual Vacuum/Pressure Model
С воздушным управлением – двойной PCU
Диапазон давления от 1,2 до 100 кПа (от 5 до 400 дюймов вод. ст.)
Диапазон вакуума от 3,39 до 102 кПа (от 2,54 до 76,2 см рт. ст.)
* -P указывает на то, что встроенный насос является опцией
Эти универсальные приборы обеспечивают калибровку в диапазоне от 3 до 100 кПа (от 0,03 до 1 бар) для вакуума и от 20 кПа до 3,5 МПа (от 0,2 до 35 бар) с помощью сверхточного, но простого в использовании первичного эталона. Перевод устройства из режима давления в режим вакуума осуществляется с помощью селекторного клапана, и замена поршней не требуется. Устройства производятся в соответствии с высочайшими стандартами и с сертификацией точности по эталонам Лабораторий международных стандартов, такими как Национальный институт науки и техники (NIST). Пневматические стандарты типа поршень-цилиндр обеспечивают высокую стабильность, воспроизводимость и точность измерений. Для формирования давления и вакуума может быть по заказу добавлен встроенный ручной насос.
- Стандартная точность 0,015 % от показаний (опционально 0,008 %)
- Вакуум: от 3 до 100 кПа (от 0,03 до 1 бар)
- Давление: 20 кПа до 3,5 МПа (от 0,2 до 35 бар)
- Возможно измерение в дюймах вод. ст. и в мбарх
- Немагнитные грузы из нержавеющей стали серии 3
- Устройства могут быть приведены в соответствие с региональными стандартами силы тяжести FOC
Точность
Точность* ±0,015 % показаний (по заказу ± 0,008 %) *Точность определяется как % показаний от 10 до 100 % диапазона поршня при использовании в соответствии с поправками, указанными в поверочном сертификате. Менее 10 % ± (класс точности) х 10 % диапазона поршня.
Масса и материалы поршневой пары
Эталонный утяжелитель Немагнитная аустенитная нержавеющая сталь серии 3 Весовая плотность 7,8 г/см³ Дополнительные разновесы Алюминий, обработанный специальным горячим раствором Весовая плотность 2,7 г/см³ Модели P3011, P3012, P3013, P3022, P3023, P3025 (V) Материал поршня: керамика
Материал цилиндра: мартенситная сталь
Коэффициент расширения: 11 миллионных долей / °CМодели P3014, P3015, P3025 (P) P3031, P3032 (P & V) Материал поршня: карбид вольфрама
Материал цилиндра: мартенситная сталь
Коэффициент расширения: 16,5 миллионных долей / °CМодель P3016 Материал поршня: карбид вольфрама
Материал цилиндра: карбид вольфрама
Коэффициент расширения: 11 миллионных долей / °CОбщие характеристики
Адаптеры контрольных отверстий 1/8, 1/4, 3/8 и ½ NPT или BSP Масса прибора 11 кг Габариты прибора (Ш х Г х В): 17,5 x 12 x 8,5 Масса набора утяжелителей (типовая) 29,5 кг Минимальные стандартные привесы
P3012, P3022 (давление) 250 Па (5 мбар) P3013, P3023 (давление) 500 Па (10 мбар) P3014, P3015, P3025 (давление) 10 кПа (0,1 бар) P3016, P3031, P3032 10 кПа (0,1 бар) P3011, P3022, P3023, P3025 (вакуум) 1 кПа (10 мбар) Дополнительные разновесы
P3014, P3015, P3025 (давление) 1 кПа (0,01 бар) Встроенные ручные насосы
Режим давления Максимальное давление – 2 МПа (20 бар) Режим вакуума До 90 % вакуума Рабочая среда для моделей с жидкостной смазкой
55-655 минеральное масло (стандарт) Krytox для систем без активного сжигания кислорода (по заказу) Дополнительные возможности
Программное обеспечение PressCal Программное обеспечение на базе Windows, позволяющее пользователям легко применять все необходимые поправки для улучшения качества работы грузопоршневого манометра. После этого данные калибровки сохраняются и (или) используются для автоматического создания поверочного сертификата. Программное обеспечение PressCal входит в стандартный комплект приборов с погрешностью 0,008 %. Krytox Рабочая среда для пневматических моделей с жидкой смазкой.
