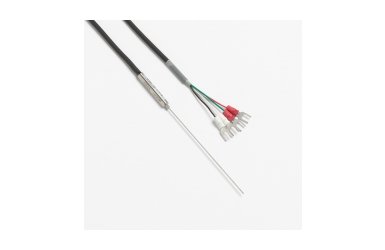

Малоинерционный ПТС, 3,2 мм
X = концевое устройство. Следует указывать «B» (оголенный провод), «D» (1521-контактный разъем DIN для термометров Tweener), «G» (позолоченные контакты), «I» (разъем INFO-CON для 1522 или 1523), «J» (вилки соединителей типа «банан»), «L» (миниатюрные плоские клеммы), «M» (миниатюрные вилки соединителей типа «банан»), «P» (разъем INFO-CON для 1524 или) или «S» (плоские клеммы).(Все модели поставляются без калибровки, если калибровка не оплачена отдельно.)
Серия быстродействующих PRT от Fluke Calibration включает четыре модели с корпусами из нержавеющей стали в диапазоне от 0,5 до 3,2 мм в диаметре. Эти высококачественные проводные датчики изготавливаются в небольших корпусах, что обусловливает быструю передачу тепла на датчики. Константы времени при температуре от 0 до 100 °C составляют всего 0,4 секунды.
Требования к погружению этих стержней также являются сильной стороной этих датчиков - от 10 до 64 мм, в зависимости от модели. Измерение температуры в неглубоких или тесных полостях не вызывает затруднений. А поскольку эти датчики могут выдерживать температуры от -200 до 350 °C, их область применения шире, чем для большинства термисторов.
PRT серии 5622 поставляются в двух вариантах калибровки. Некалиброванные датчики соответствует требованиям DIN/МЭК класса А с погрешностью ±0,15 °C при 0 °C и ±0,55 °C при 200 °C и –200 °C. Или же, любой из датчиков PRT 5622 может быть заказан со сравнительной калибровкой по ITS-90 1922-4-N , в которой включены семь точек от –197 °C до 300 °C. При калибровке обеспечивается кратковременная стабильность до ±0,04 °C при 0 °C.
В качестве устройства считывания показаний для PRT 5622 могут применяться ручные термометры 1523/1524 Fluke Calibrationилинастольный термометр 1529. Каждое из этих устройств может считывать показания PRT как в качестве стандартного датчика DIN/IEC, так и индивидуально откалиброванного PRT.
Каковы бы ни были ваши требования к термометру, обращайтесь в Fluke Calibration. Больше никто не предложит вам такого широкого выбора термометров нормативного качества.
| Технические характеристики | |
| Температурный диапазон | от –200 до 350 °C |
| Номинальный RTPW | 100 Вт |
| Датчик | Четырехпроводной платиновый 385 пробы |
| Точность калиброванного датчика (с учетом погрешности калибровки и кратковременной стабильности): |
5622-05 и 5622-10: 5622-16 и 5622-32: |
| Соответствие некалиброванного датчика требованиям DIN/МЭК | DIN/МЭК Класс A; ± 0,15 °C при 0 °C |
| Константа времени (63,2 %) |
От 0 до 100 °C: 5622-05:0,4 секунды 5622-10: 1,5 секунды 5622-163,0 секунды 5622-32:10 секунд (90 %) |
| Глубина погружения | 5622-05: 10 мм 5622-10: 20 мм 5622-16: 32 мм 5622-32 64 мм |
| Термо-ЭДС | 20 мВ при 350 °C |
| Корпус | Нержавеющая сталь 316 5622-05: 100 х 0,5 мм 5622-10:100 х 1,0 мм 5622-16: 200 х 1,6 мм 5622-32: 200 х 3,2 мм |
| Кабель | 4-жильный кабель длиной 2 метра с ПВХ-изоляцией, максимальная температура 90 °C |
