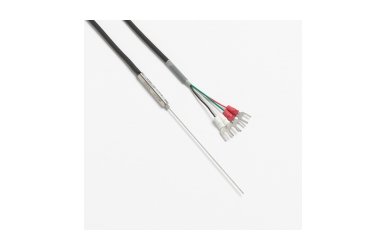

Датчик малого диаметра длиной 152 мм
X = концевое устройство. Следует указывать «A» (разъем INFO-CON для 914X), «B» (оголенный провод), «D» (5-контактный разъем DIN для термометров Tweener), «G» (позолоченные контакты), «I» (разъем INFO-CON для 1521 или 1522), «J» (вилки соединителей типа «банан»), «L» (миниатюрные плоские клеммы), «M» (миниатюрные вилки соединителей типа «банан»), «P» (разъем INFO-CON для 1523 или 1524) или «S» (плоские клеммы).
К каждому датчику прилагается протокол калибровки, аккредитованной NVLAP. В протоколе приводятся контрольные данные и коэффициенты калибровки МТШ-90, которые можно легко ввести в термометр Fluke Calibration.
Датчик 5618B также отлично подходит для использования при калибровке инфракрасных калибраторов Fluke Calibration 9132 и 9133. На самом деле эти инфракрасные источники излучения черного тела были разработаны для калибровки именно с этим типом датчика. Теперь вы сможете калибровать эти приборы в собственной лаборатории!
Для использования в диапазоне от –200 до 500 °C (шестидюймовая модель рассчитана на температуры до 300 °C) вы не найдете технический стандарт в этой конфигурации лучше, чем наша модель 5618B. Мы рекомендуем использовать ПТС 5618B с устройствами индикации термометров 1523 1524, 1502A, 1529 или 1560.
|
Технические характеристики |
|||||||||||||||||
| Сопротивление | Номинальное: 100 Ом при 0 °C | ||||||||||||||||
| Температурный коэффициент |
Номинальный 0,003923 Ом/Ом/ °C |
||||||||||||||||
| Температура Диапазон |
От –200 до 500 °C (–200 до 300 °C для 5618B-6-X) |
||||||||||||||||
| Скорость дрейфа | ± 0,1 °C при периодическом использовании с температурами до 500 °C | ||||||||||||||||
| Материал оболочки | Нержавеющая сталь 316 | ||||||||||||||||
| Контакты | Тефлон 22 AWG, 6’ | ||||||||||||||||
| Заделка | указывается | ||||||||||||||||
| Гистерезис |
Менее 0,01 °C при 0 °C, если в качестве конечных точек используются значения –196 и 420 °C |
||||||||||||||||
| Константа времени |
Максимум четыре секунды для 63,2 %-ного отклика на изменение шага при движении воды со скоростью 0,9 м/с |
||||||||||||||||
| ТермоЭДС | Менее 25 мВ при 420 °С | ||||||||||||||||
| Калибровка |
Предоставляет калибровка производителя, аккредитованная NVLAP, с коэффициентами МТШ-90, значения R и T с приращениями 1 °C, код лаборатории: 200706-0 |
||||||||||||||||
| Размер |
5618B-12: длина 305 мм x диаметр 3,2 мм 5618B-9: длина 229 мм x диаметр 3,2 мм 5618B-6: длина 152 мм x диаметр 3,2 мм |
||||||||||||||||
| Погрешность калибровки† (k=2) |
± 0,026 °C при –200 °C ± 0,066 °C при 0 °C ± 0,219 °C при 500 °C |
||||||||||||||||
| †Включает погрешность калибровки и дрейф. |
|
||||||||||||||||
