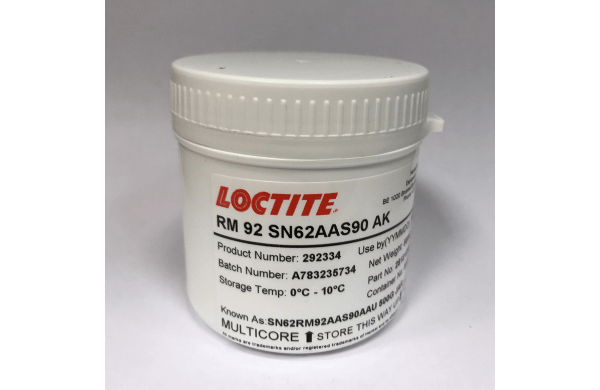

Паяльная паста Multicore RM92 AAS90 Sn62Pb36Ag2 банка 500гр

Артикул: 3-377607

  • Количество в заводской упаковке: 1 шт.
  • Страна-производитель: Германия
  • Вес: 0.50кг
  • Форма упаковки: другая

Паяльная паста Multicore RM92 AAS90 Sn62Pb36Ag2 банка 500гр – паяльная паста с флюсом, не требующим отмывки, RM92 разработана для применения в технологии поверхностного монтажа и показывает прекрасные характеристики при ручном и автоматизированном нанесении методом трафаретной печати.

  • Количество в заводской упаковке: 1 шт.
  • Страна-производитель: Германия
  • Вес: 0.50кг
  • Форма упаковки: другая

Паяльная паста разработана для пайки печатных плат радиоэлектронной аппаратуры без отмывки от остатков флюса после пайки. Она оставляет минимальное количество остатков на плате, не влияющих на внешний вид изделия, электрические параметры аппаратуры, выполнение следующих после пайки технологических операций.

Особенности

  • Высокое качество паяных соединений, без разбрызгивания и образования сопутствующих шариков припоя
  • Стабильная повторяемость качества нанесения при трафаретной печати через металлический трафарет или сетку
  • Прекрасная стойкость к растеканию при предварительном нагреве
  • Улучшенные клеящие свойства для удержания компонентов до пайки
  • Длительное хранение без изменения свойств

Технические данные

Припои

Паяльная паста RM92 может поставляться с порошкообразным припоем, изготовленным из большинства сплавов, применяемых при пайке.

Наиболее распространенными являются сплавы Sn62, Sn63 полностью соответствующие стандартам J-STD-006 и EN 29453.

Флюс-связка

Флюс-связка, применяемая для изготовления паяльной пасты, разработана для пайки без отмывки остатков флюса. Остатки флюса на печатной плате при эксплуатации в нормальных условиях не вызывают проблем с качеством и долговременной надежностью. Используемый флюс является средне активированным канифольным флюсом с низким содержанием твердых веществ.

Испытания

Метод

Результат

Коррозия медной пластины

DTD 599A

соответствует

IPC-SF-818

BS5625

Коррозия медного зеркала

IPC-SF-818

соответствует

Хлориды и бромиды

J-STAD-004

Bellcore

TR-NWT-000078

Устойчивость изолирующей поверхности (без отмывки)

IPC-SP-819

соответствует

Bellcore

TR-NWT-000078

Электромиграция (без отмывки)

Bellcore

соответствует

TR-NWT-000078

Классификация активности флюса

IPC-SF-818

LR3CN

J-STD-004

ROL1

EN 29454

1.1.2

Паяльная паста

Свойства паяльной пасты зависят от объема металлической составляющей, типа сплава и размера частиц припоя. При увеличении процентного содержания металла ухудшаются клеящие свойства паяльной пасты, но улучшается стойкость к возникновению сопутствующих шариков припоя.

Свойства

RM92

Сплавы

Sn62, Sn63

Содержание металла (%)

88

90

Размер частиц порошка, мкм

75-53

53-38

75-53

53-38

38-25

Код Multicore (Henkel) размера частиц

BAS

AAS

BAS

AAS

DAS

Вязкость при температуре 25°C:

по Брукфильдуб спз

600,000

650,000

800,000

900,000

1,000,000

по Малкому, пз



1,870

2,080

2,350

2,400

Тиксотропный индекс (ТИ)











Клейкость

Исходная сила склеивания, г/мм-2



1,4

1,1

1,2

1,3

Время жизни после нанесения, ч

72

72

20

25

35

1 Измерено при 25°С, вращение установки 5 об/мин, через 2 мин.

2 Измерено при 25°С, при скорости сдвига 6 с-1.

3 ТИ = log(вязкость при 1,8 с-1/вязкость при 18 с-1).

4 Клейкость определена в сравнительных лабораторных тестах и не обязательно напрямую связана с конкретными условиями использования.

Применение

Паяльная паста RM92 разработана для нанесения методом трафаретной печати через металлический трафарет. Рекомендуемая скорость нанесения паяльной пасты составляет 25-50 мм/сек.

Пайка оплавлением

Для пайки могут использоваться любые существующие методы нагрева, в том числе инфракрасный или конвекционный.

Паяльная паста имеет широкий диапазон варьирования режимов пайки.

Хранение

Паяльная паста была разработана с учетом уменьшения разделения при хранении. В случае хранения при температуре от +5°C до +10°С в герметичной оригинальной упаковке время жизни составляет не менее 6 месяцев.

Упаковка

Паяльная паста RM92 поставляются в стандартных герметичных пластмассовых банках, весом 500 грамм. По заказу возможна поставка в других формах упаковки.
