Особенности
- Обеспечивает непрерывную печать с шагом 0,5 мм (CSP, компонент 0402). Качественное оплавление и смачивание при печати с шагом < 0,4 мм и микрокомпоненты (< 0,3 мм диаметр CPS, чип 0603).
- Продолжительное время жизни после нанесения.

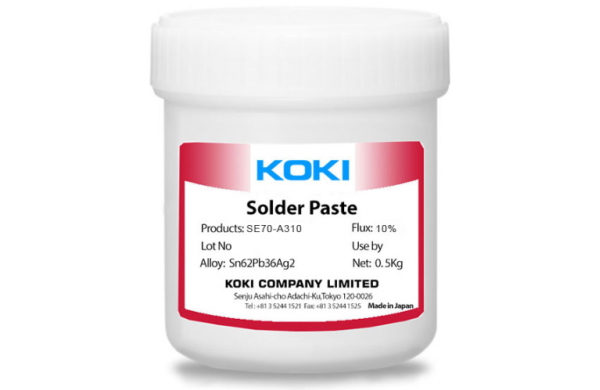

- Поставляется в упаковке: банка 0,5 кг.
- Мелкодисперсная безотмывочная паяльная паста, размер частиц 10 ~ 25 μm, время жизни после нанесения более 20 часов, флюс ROL 1 (среднеактивный, не требующий отмывки), массовая доля флюса 12%.
Характеристики
| Сплав | ||||
|---|---|---|---|---|
| Пункт | SE70-А310 | SS70-А310 | Примечания | |
| Состав | Sn 63%, Pb 37% | Sn 62%, Pb 36%, Ag 2% | JIS E grade | |
| Форма частиц | Сферическая | Микроскоп ×50 | ||
| Размер частиц (мкм) | 10 ~ 25 | 10 ~ 25 | -- | |
| Точка плавления (°C) | 183 | 179 ~ 183 | -- | |
| Содержание галогенов (%) | 0,2 | 0,2 | Потенциометр | |
| SIR * 1 | до увлажнения (Ом) | > 1 х 1012 | > 1 х 1012 | JIS comb тип электрод тип II |
| после увлажнения (Ом) | > 1 х 1011 | > 1 х 1011 | ||
| Удельное сопротивление водного раствора (Ом × см)* 2 | > 1 х 104 | > 1 х 104 | Электропроводность | |
| Тип флюса | ROL 1 | ROL 1 | ANSI/J-STD-004 | |
Массовая доля флюса (%) |
12 | 12 | На вес | |
| Вязкость * 3 | 1300 ± 20 | 1300 ± 20 | Malcom PCU-2 | |
| Коррозия медной пластины * 4 | Соответствует | Соответствует | -- | |
| Коэффициент распространения припоя (%) | 90 | 90 | Медная пластина | |
| Время жизни после нанесения | > 20 часов | > 20 часов | Malcom FG-1 | |
| Срок годности с даты производства | 3 месяца | 3 месяца | 0 ~ 10 °C | |
| 1 месяц | 1 месяц | при + 20 °C | ||
| 1 месяц | 1 месяц | при + 30 °C | ||
* 1 SIR: 40°C х 90%RH x 96Hr
* 2 удельное сопротивление водного раствора: в соответствии со спецификациями MIL
* 3 вязкость: вискозиметр Malcom спирального типа, PCU-2 при 25 °C, 10 об/мин
* 4 коррозия медной пластины: в соответствии с JIS. JIS: Japan Industrial Standards (японские промышленные стандарты)
