Паяльная паста KOKI S3X70-G835

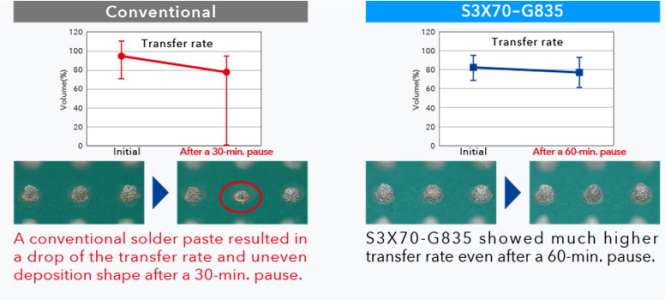

Идеально подходит для трафаретной печати компонентов 0402 и ниже. Снижает вероятность возникновения дефектов печати, благодаря новой разработанной модификации флюса. В качестве основного компонента флюса G835 применяется «нелетучий» растворитель. Широкое технологическое окно печати, паста не высыхает, когда печать не производится. Получены лучшие результаты для печати с остановкой, обеспечение постоянной пригодности для печати «Стабильная вязкость» и обработки даже через 60 минут с паузой в работе. Свойство печати до остановки. Оцените скорость переноса объема напечатанной паяльной пасты до и после нанесения на трафарет.
・ Подложка: FR-4
・ Толщина трафарета: 0,08 мм (лазерная резка)
・ Апертура трафарета: диаметр 0,18 мм.
・ Угол ракеля: 60 °

Отличное оплавление  и высокое качество паяного соединения на микроструктурах при воздушном оплавлении. Хотя размер частиц припоя S3X70-G835 относится к типу 5, паста демонстрирует хорошие характеристики во время пайки без применения азотной среды. Это стало возможным благодаря недавно разработанному составу флюса, оптимизированному для паст 5 типа.

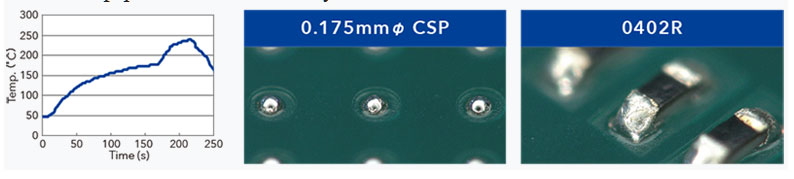

Результаты оплавления (воздушная среда)
・ Подложка: FR-4
・ Толщина трафарета: 0,08 мм
・ Апертура трафарета: диаметр 0,175 мм. , 0402R
・ Финишное покрытие: Cu - OSP
・ Метод нагрева: оплавление горячим воздухом
・ Атмосфера оплавления: воздух

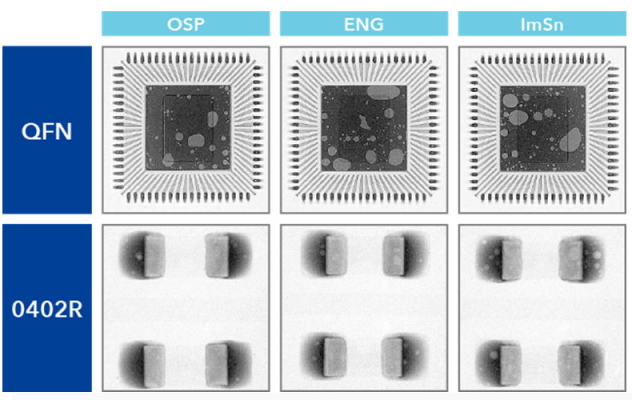

Уменьшение возникновения пустот на различных поверхностях.Помимо хороших свойств печати и оплавления, паста  S3X70-G835 демонстрирует отличную смешиваемость металла и флюса. Это помогает расплавленному припою быстро выталкивать элементы флюса, и в результате уменьшает возникновение пустот паяного соединения.  Паста применяется на всех финишных покрытиях печатных плат.
