Высокая устойчивость к растеканию, без образования таких дефектов, как мосты припоя.

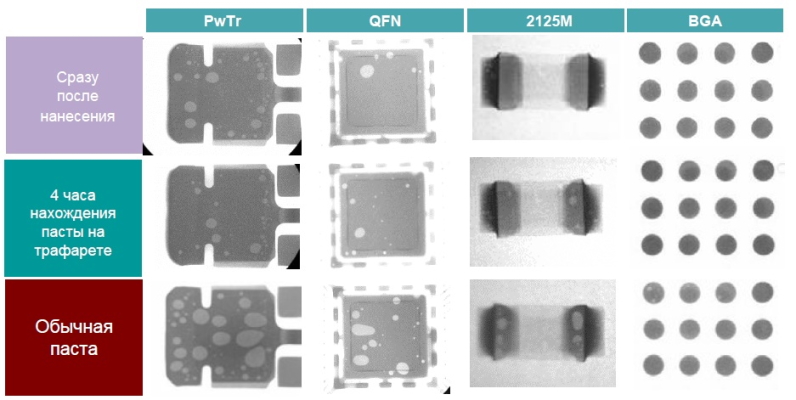

Гарантирует превосходное качество как непрерывной печати, так и печати с длительными простоями при скорости 10-70мм/с для элементной базы с шагом выводов вплоть до 0,4мм и BGA контактными площадками менее 0,3мм. Допускается повторное использование остатков пасты, оставшейся после остановки линии поверхностностного монтажа, на следующий день.
Стабильность формы отпечатков паяльной пасты в широком диапазоне температур обеспечивает высокое качество паяных соединений.
Характеристики
| Паяльная паста | S3X48-M500 | S3X58-M500 |
|---|---|---|
| Состав сплава | Sn 96,5%, Ag 3%, Cu 0,5% | Sn 96,5%, Ag 3%, Cu 0,5% |
| Форма частиц | сферическая | сферическая |
| Размер частиц (µm) | 20-45 | 20-38 |
| Температура плавления сплава (°C) | 217-219 | 217-219 |
| Содержание галогенов, % | 0 | 0 |
| Тип флюса *1 | ROL0 | ROL0 |
| Массовая доля флюса (%) | 11.5 ± 0.5 | 11.5 ± 0.5 |
| Вязкость (Pa.S) *2 | 220 ± 30 | 220 ± 30 |
| Коррозия медной пластины *3 | пройден | пройден |
| Время жизни после нанесения | > 48 часов | > 48 часов |
| Время хранения при температуре 0-10°C | 6 месяцев | 6 месяцев |
*1 в соответствии со стандартом JIS
*2 вискозиметр Малькольма спирального типа, PCU-2 при 25 °C, 10 об/мин
*3 в соответствии со стандартом JIS
