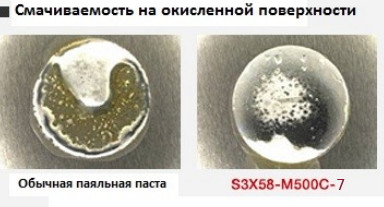

Различные гальванические покрытия выводов компонентов, ставшие популярными в микроэлектронике в последние годы, зачастую имеют существенный недостаток — оксидные пленки данных покрытий имеют высокую химическую устойчивость, и абсолютное большинство паяльных паст не способно полностью удалить с них оксидную пленку. В этом случае отличным решением станет паяльная паста KOKI S3X48-M500C-7, отличная смачиваемость которой позволяет паять даже на сильно окисленных поверхностях.
Специально разработанный флюс, входящий в состав пасты KOKI S3X48-M500C-7, значительно снижает возможность возникновения дефектов при пайке BGA. Из-за искривления корпуса и формы выводов BGA в результате тепловых ударов во время оплавления часто возникает дефект "head-in-pillow" (голова на подушке). Паста S3X48-M500C-7 значительно снижает вероятность появления данного дефекта, благодаря улучшенной смачиваемости, а также широкиму диапазону рабочих температур флюса, входящего в ее состав.
Канифольный флюс новейшей разработки, входящий в состав данной паяльной пасты, позволяет снизить образование пустот, которые часто возникают при пайке больших компонентов (например, транзисторов большой мощности). Таким образом, заметно повышается качество пайки.
Характеристики
| Паяльная паста | KOKI S3X48-M500C-7 | KOKI S3X58-M500C-7 |
|---|---|---|
| Особенность | Возможность пайки по сильно окисленным поверхностям | Возможность пайки по сильно окисленным поверхностям |
| Состав сплава | Sn 96,5%, Ag 3%, Cu 0,5% | Sn 96,5%, Ag 3%, Cu 0,5% |
| Форма частиц | сферическая | сферическая |
| Размер частиц (µm) | 20-45 | 20-38 |
| Температура плавления сплава (°C) |
217-219 |
217-219 |
| Содержание галогенов | 0,0 | 0,0 |
| Тип флюса *1 | ROL0 | ROL0 |
| Содержание флюса (%) | 11,8 ± 1 | 11,8 ± 1 |
| Вязкость (Pa.S) *2 | 200 ± 30 | 200 ± 30 |
| Коррозия медной пластины *3 | соответствует | соответствует |
| Время жизни после нанесения | > 72 часа | > 72 часа |
| Время хранения при температуре 0-10 °C | 6 месяцев | 6 месяцев |
*1 в соответствии со стандартом JIS
*2 вискозиметр Малькольма спирального типа, PCU-2 при 25 °C, 10 об/мин
*3 в соответствии со стандартом JIS
