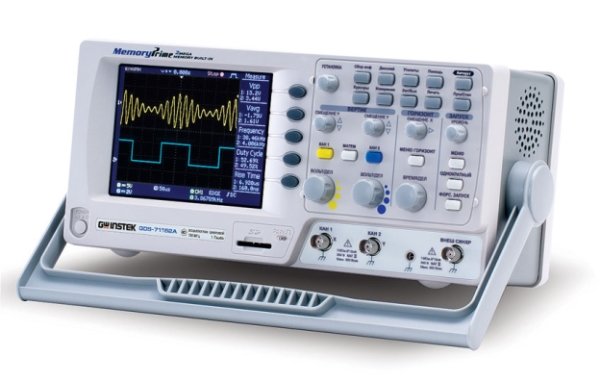

Особенности
| • | Количество каналов 2 |
| • | Полоса пропускания 60, 100 и 150 МГц |
| • | Частота дискретизации: 1 ГГц – на канал (эквивалентная 25 ГГц) |
| • | Объем памяти 1 Мб на канал (2 Мб – при объединении) |
| • | 27 видов автоматических измерений, курсорные измерения (ΔU; ΔT; 1/ΔT) |
| • | Режим автоизмерения временных задержек 2-х сигналов (8 параметров) |
| • | Функция автоустановки параметров развертки, запуска (с блокировкой при необходимости) и усиления |
| • | Функций математики: сложение, вычитание, умножение |
| • | Частотный анализ: БПФ (на участке 1 кб), БПФ с.к.з. |
| • | Цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный) |
| • | Режимы растяжки окна, самописец и XY |
| • | Синхронизация по длительности импульса и ТВ |
| • | Режимы сбора данных: выборка, пиковый детектор (> 10 нс), усреднение (2 /…/ 256) |
| • | Память: 15 осциллограмм, 15 профилей настроек |
| • | Выход калибратора (1 …100 кГц) с рег. скважностью (5…95%) |
| • | Интерфейс: USB 2.0 для управления |
| • | Слот SD (Secure Digital) для записи данных на карты памяти |
| • | Цветной TFT-дисплей с регулируемой яркостью |
| • | Русифицированное меню, 3 года гарантии |
Технические данные
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ |
Число каналов | 2 |
| Полоса пропускания (-3 дБ) | 0…150 МГц Ограничение полосы пропускания до 20 МГц |
|
| Коэф. отклонения (Коткл.) | 2 мВ/дел…10 В/дел (шаг 1-2-5) | |
| Погрешность установки Коткл. | ± 3 % | |
| Время нарастания | ≤ 2,3 нс | |
| Входной импеданс | 1 МОм (± 2 %) / 16 пФ | |
| Макс. входное напряжение | 300 В (DC+AС пик, до 1 кГц) | |
| Диапазон смещения | ±0,4 В – при 2 мВ/дел…50 мВ/дел ± 4 В – при 10 мВ/дел…500 мВ/дел ± 40 В – при 1 В/дел…5 В/дел |
|
| Режимы работы | Канал 1, канал 2, канал 1 (2) инвертированный, канал 1 и 2 |
|
| Математика | +, -, х; БПФ/дБ и БПФ с.к.з./мВ на участке 1 кб | |
| КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ |
Коэф. развертки (Кразв.) | 1 нс/дел…50 с/дел (шаг 1-2-5), самописец 250 мс/дел – 50 с/дел |
| Погрешность установки Кразв. | ± 0,01 % | |
| Режимы работы | Основной, задержанный, ZOOM окна, самописец, X-Y | |
| СИНХРОНИЗАЦИЯ | Источники синхросигнала | Канал 1, канал 2, сеть, внешний (Ext) |
| Режимы запуска развертки | Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), по фронту, по длительности импульса (20 нс…10 с), пред- (10 дел. максимум) и послезапуск (1000 дел.) | |
| Связь входа синхронизации | ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC | |
| Чувствительность синхронизации |
0…25 МГц: 0,5 деления или 5 мВ 25 МГц – 60/100: 1,5 деление или 15 мВ |
|
| АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ |
Разрешение по вертикали | 8 бит |
| Частота дискретизации | 1 ГГц на канал (наблюдение однокр. сигналов с полосой спектра до 100 МГц без интерполяции) | |
| Эквив. частота дискретиз. | 25 ГГц | |
| Длина записи | 1 МБ (2 Мб при объединении каналов) | |
| Пиковый детектор | 10 нс | |
| Режимы работы | Выборка, пик. детектор (> 10 нс); усреднение (2 /…/ 256) | |
| КУРСОРНЫЕ ИЗМЕРЕНИЯ |
Функции | ΔU; ΔT; 1/ΔT |
| АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ |
Функции по вертикали | Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе |
| Функции по горизонтали | f; T; t нарастания; t среза; +τ; -τ; коэф. заполнения (%) |
|
| Измерение t задержки | FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF | |
| ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ |
Интерфейс | USB, SD (файлы BMP, CSV- cохр. экранов и SET- профилей) |
| Автоустановка | В/дел, с/дел, параметры синхросигнала | |
| Режим X-Y | Х – кан 1; Y – кан 2; разность фаз < 3о до 100 кГц | |
| Внутренняя память | Запись/считывание: 15 осциллограмм; 15 профилей | |
| Выход калибратора | Встроенный выход калибратора (меандр) в диапазоне 1 …100 кГц (разреш. 1 кГц) и регулир. скважностью 5…95% (разреш. 5%) |
|
| ОБЩИЕ ДАННЫЕ |
ЖК-дисплей | Цветной (TFT), диагональ14см, 8 х 10 дел (разрешение 320 х 240) |
| Напряжение питания | 100…240 В, 48…63 Гц (автовыбор); потребл. 18 Вт | |
| Габаритные размеры | 140 х 142 х 310 мм | |
| Масса | 2,5 кг | |
| Комплект поставки | Шнур питания (1), делитель 1:1/1:10 (2) |
