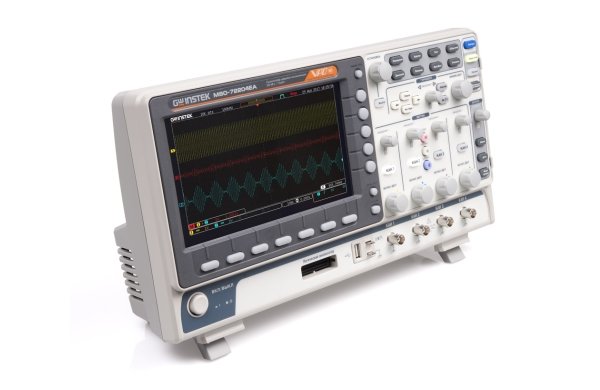

Краткие характеристики:
- Количество каналов 2, 4
- Полоса пропускания 70, 100 и 200 МГц
- Максимальная частота дискретизации: 1 ГГц
- Максимальный объем памяти 10 МБ
- Логический анализатор Edge, Pattern, Pulse Width, Serial bus (I2C, SPI, UART(RS232/422/485), CAN, LIN, Parallel Bus
- Формирование сигналов СПФ (модели MSO-72хххEA)2 канала, частота до 25 МГц, ЦАП 14 бит
- Технология VPO: визуализация сигнала в режиме аналогового осциллографа (скорость обновления экрана 120.000 осц./с)
- Сбор данных: выборка, пиковый детектор, усреднение, интер. Sin X/x
- Режим сегментированной памяти (до 29,000 сегментов)
- Режим «Поисковая машина» для поиска событий по заданным условиям
- 28 видов автоматических измерений параметров, курсорные измерения
- Режим автоизмерения временных задержек (8 параметров)
- Функция автоустановки параметров развертки, запуска
- Функции математики: +, -, х, ÷, встроенный редактор формул.
- Частотный анализ (БПФ): на участке 1 МБ (БПФ с.к.з./ БПФ дБ)
- Цифровой фильтр (ВЧ/НЧ) с ручной регулировкой
- Режимы растяжки окна, самописец и XY
- Внутренняя память: 24 осциллограммы, 20 профилей настроек
- Регистратор данных до 100 часов, интервал регистрации от 2 с.
- Интерфейсы: USB 2.0 для управления и сохранения данных, LAN
- Цветной WVGA TFT-дисплей (20 см)
- Вывод данных на печать (поддержка PictBrige)
| Характеристики | Параметры | MSO-72072E / MSO-72074E / MSO-72072EA / MSO-72074EA | MSO-72102E / MSO-72104E / MSO-72074E / MSO-72104EA | MSO-72202E / MSO-72204E / MSO-72202EA / MSO-72204EA |
| Канал вертикального | Число каналов | 2 / 4 | 2 / 4 | 2 / 4 |
| отклонения | Полоса пропускания (-3 дБ) | 0…70 МГц | 0…100 МГц | 0…200 МГц |
| Огранич. полосы пропуск. | 20 МГц | 20 МГц | 20, 100 МГц | |
| Коэф. отклонения (Коткл.) | 1 мВ/дел…10 В/дел | |||
| Погрешность установки Коткл. | ± 3 % | |||
| Время нарастания | ≤5 нс | ≤3,5 нс | ≤1,75 нс | |
| Входной импеданс | 1 МОм (± 2 %) / 16 пФ | |||
| Макс. входное напряжение | 300 В (DC+AС пик), Кат I | |||
| Математика | +, -, х; ÷, встроенный редактор формул, БПФ на участке 1 МБ (дБ или мВ с.к.з) | |||
| Канал горизонтального отклонения | Коэф. развертки (Кразв.) | 1 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел | ||
| Погрешность установки Кразв. | ± 0,005 % | |||
| Режимы работы | Основной, задержанный (4 нс…10 с), ZOOM окна, самописец, X-Y | |||
| синхронизация | Источники синхросигнала | любой из каналов, внеш. (Ext только 2 кан. мод.), сеть | ||
| Режимы запуска развертки | Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (10 дел.) и послезапуск (2,000,000 дел), по фронту, рант, по длительности импульса (10 нс…10 с), по событию (1…65535), попеременно (ALT); по шине; по скорости нарастания и спада. | |||
| Связь входа синхронизации | ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC | |||
| Чувствительность синхр. | 1 дел | |||
| Аналого-цифровое преобразование | Разрешение по вертикали | 8 бит | ||
| Частота дискретизации | 2 кан. модель: 1 ГГц/канал 4 кан. модель: 2 канала – 1 ГГц/канал, 3 и 4 канала – 500 МГц/канал |
|||
| Интерполяция | SinX/x | |||
| Длина записи (макс.) | 10 МБ/ на кан | |||
| Режимы работы | Выборка, пик. детектор (> 2 нс); усреднение, накопление, однократн. | |||
| Курсорные измерения | Функции | DU; DT; 1/DT | ||
| Автоматические измерения | Функции по вертикали | Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе |
||
| Функции по горизонтали | f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%), фаза | |||
| Измерение задержки | FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF | |||
| Логический анализатор | Максимальная вх. частота | 200 МГц | ||
| Частота дискредитации | 1 ГГц/ на кан | |||
| Число каналов | 16 (D0-D15) | |||
| Длина памяти (макс.) | 10 МБ/ на кан | |||
| Общий объем | 2 ГБ | |||
| Синхронизация | по фронту, по последовательности (Pattern), по длит. импульса Последов. шины (I2C, SPI, UART(RS232/ 422/ 485), паралл. шины CAN/ LIN |
|||
| Порог срабатывания | TTL, CMOS (5В, 3.3В, 2.5В), ECL, PECL, 0V + опред. пользователем | |||
| Генератор сигналов произвольной формы ( MSO-72хххEA) |
Максимальная частота | 25 МГц | ||
| Частота дискретизации | 200 МГц | |||
| Разрешение ЦАП | 14 бит | |||
| Число каналов | 2 | |||
| Формы сигнала | синус, прямоугольник, импульс/Pulse, пила, пост. смещ./DC, шум, Sinc, Гаусса, Лоренца, экспоненциальное нарастание/ спад, полусинус/ Haversine, кардио ритм/ Cardiac | |||
| Амплитуда | 20 мВ … 5 В п-п | |||
| Дополнительные возможности | Интерфейс | USB, LAN | ||
| Автоустановка | В/дел, с/дел, параметры синхросигнала | |||
| Технология VPO | Захват и отображение редких сигналов и глитчей в режиме аналогового осциллографа. Скорость обновления экрана до 120.000 осц./ с. | |||
| Режим X-Y | Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц | |||
| Внутренняя память | Запись/считывание: 24 осциллограммы; 20 профилей | |||
| Общие данные | ЖК-дисплей | Цветной (TFT) WVGA, диагональ 20 см, 8 × 10 дел (разреш. 800 х 480) | ||
| Напряжение питания | 100…240 В, 48…63 Гц (автовыбор) | |||
| Габариты, масс | 384 х 208 х 127 мм, 2,8 кг | |||
| Комплект поставки | Шнур питания (1), осц. делитель 1:1/1:10 (2/4 по числу каналов), GTL-16E (16-кан лог. пробник), соед. кабель GTL-110 (2, BNC-BNC, для мод. MSO-72хххEA), РЭ (1) | |||
