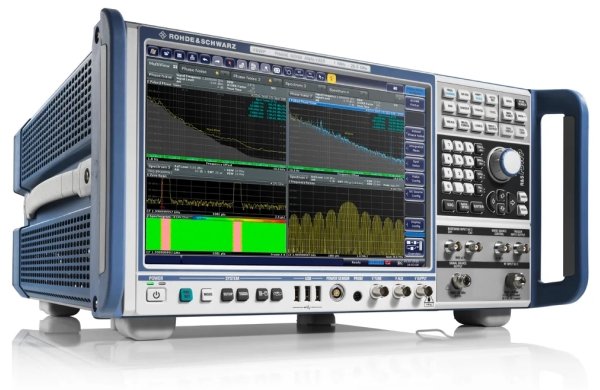

Используя огромный опыт в области разработки решений для анализа фазовых шумов, применяя современные технологии, и учитывая пожелания заказчиков, компания Rohde&Schwarz представляет новый анализатор фазовых шумов с исключительными характеристиками по чувствительности, и уникальными функциональными возможностями. Анализатор R&S®FSWP построен на платформе прекрасно зарекомендовавшего себя анализатора спектра и сигналов высшего класса модели R&S®FSW с тем же удобным интуитивно понятным графическим интерфейсом.
Описание
- Диапазон частот до 8, 26,5 или 50 ГГц
- Высокая чувствительность измерений фазовых шумов:
тип. -172дБн (на 1 ГГц с отстройкой 10 кГц)
тип. -153дБн (на 10 ГГц с отстройкой 10 кГц). - Диапазон отстроек от несущей до 300 МГц.
- Встроенный малошумящий источник ВЧ-сигнала до 8 или 18 ГГц для измерения собственного / вносимого фазового шума.
- Кросс-корреляционная обработка.
- Одновременное измерение амплитудных и фазовых шумов без дополнительного оборудования.
- Измерение фазовых шумов импульсных сигналов.
- Встроенный анализатор спектра с широким выбором измерительных приложений.
Технические характеристики
|
R&S®FSWP (базовый блок) |
|||||||||||||||
|
Диапазон частот при измерениях |
FSWP8 |
от 1 МГц до 8 ГГц |
|||||||||||||
|
Разрешающая способность по частоте |
0,01 Гц |
||||||||||||||
|
Уход частоты опорного генератора за счет старения |
Стандартно |
+/- 1*10-7 |
|||||||||||||
|
Измерения фазовых шумов |
|||||||||||||||
|
Отображение результатов измерений |
SSBфазовый шум, сигналы спуров, СКЗ значение девиации, паразитная ЧМ, анализ джиттера |
||||||||||||||
|
Диапазон отстройки частоты |
Входной сигнал ≤ 3 ГГц |
от 10 мГц до 10% от частоты несущей |
|||||||||||||
|
Количество трасс |
6 |
||||||||||||||
|
Погрешность измерений фазовых шумов |
отстройка: от 10 мГц -1 МГц |
< 1,5 дБ |
|||||||||||||
|
Чувствительность фазовых шумов без опциональности кросс-корреляции FSWP-B60 |
|||||||||||||||
|
Входная частота |
Отстройка частоты от несущей |
||||||||||||||
|
1 Гц (ном) |
10 Гц |
100 Гц |
1 кГц |
10 кГц |
100 кГц |
1 МГц |
10 МГц |
30 МГц |
|||||||
|
10 МГц |
-94 |
-122 |
-138 |
-155 |
-168 |
-168 |
-168 |
||||||||
|
100 МГц |
-74 |
-102 |
-130 |
-155 |
-167 |
-170 |
-170 |
-170 |
-170 |
||||||
|
1 ГГц |
-54 |
-82 |
-110 |
-135 |
-147 |
-150 |
-157 |
-170 |
-170 |
||||||
|
3 ГГц |
-44 |
-72 |
-100 |
-125 |
-137 |
-140 |
-147 |
-167 |
-170 |
||||||
|
7 ГГц |
-37 |
-65 |
-93 |
-118 |
-130 |
-133 |
-140 |
-160 |
-163 |
||||||
|
10 ГГц |
-34 |
-62 |
-90 |
-115 |
-127 |
-130 |
-137 |
-157 |
-160 |
||||||
|
16 ГГц |
-30 |
-58 |
-86 |
-111 |
-123 |
-126 |
-133 |
-153 |
-156 |
||||||
|
26 ГГц |
-26 |
-54 |
-82 |
-107 |
-119 |
-122 |
-129 |
-149 |
-152 |
||||||
|
50 ГГц |
-20 |
-48 |
-76 |
-101 |
-113 |
-116 |
-123 |
-143 |
-146 |
||||||
|
Опция термостатированного кварцевого генератора FSWP-B4 улучшает чувствительность к фазовым шумам на 10 дБ (ном.) при отстройке 1 Гц. |
|||||||||||||||
|
Чувствительность фазовых шумов с опциональностью кросс-корреляции FSWP-B60 |
|||||||||||||||
|
Входная частота |
Отстройка частоты от несущей |
||||||||||||||
|
1 Гц (ном) |
10 Гц |
100 Гц |
1 кГц |
10 кГц |
100 кГц |
1 МГц |
10 МГц |
30 МГц |
|||||||
|
10 МГц |
-96 |
-128 |
-140 |
-158 |
-170 |
-170 |
-170 |
||||||||
|
100 МГц |
-76 |
-108 |
-136 |
-163 |
-170 |
-173 |
-175 |
-175 |
-175 |
||||||
|
1 ГГц |
-56 |
-88 |
-116 |
-143 |
-166 |
-173 |
-173 |
-173 |
-173 |
||||||
|
3 ГГц |
-46 |
-78 |
-106 |
-133 |
-156 |
-158 |
-163 |
-170 |
-170 |
||||||
|
7 ГГц |
-39 |
-71 |
-99 |
-130 |
-152 |
-153 |
-157 |
-166 |
-166 |
||||||
|
10 ГГц |
-36 |
-68 |
-96 |
-128 |
-147 |
-150 |
-155 |
-173 |
-173 |
||||||
|
16 ГГц |
-32 |
-64 |
-92 |
-124 |
-143 |
-146 |
-151 |
-170 |
-170 |
||||||
|
26 ГГц |
-28 |
-60 |
-88 |
-120 |
-139 |
-142 |
-147 |
-166 |
-166 |
||||||
|
50 ГГц |
-22 |
-54 |
-82 |
-114 |
-133 |
-136 |
-141 |
-160 |
-160 |
||||||
|
Опция термостатированного кварцевого генератора FSWP-B4 улучшает чувствительность к фазовым шумам на 5 дБ (ном.) при отстройке 1 Гц. |
|||||||||||||||
|
Улучшение чувствительности фазовых шумов в зависимости от количества корреляций |
|||||||||||||||
|
Количество корреляций |
10 |
100 |
1’000 |
10’000 |
|||||||||||
|
Улучшение |
5 дБ |
10 дБ |
15 дБ |
20 дБ |
|||||||||||
|
Измерения амплитудных шумов |
|||||||||||||||
|
Диапазон отстройки частоты |
Входной сигнал ≤ 100 МГц |
от 10 мГц до 30% от частоты несущей |
|||||||||||||
|
Погрешность измерений амплитудных шумов |
отстройка: от 10 мГц -1 МГц |
< 2 дБ |
|||||||||||||
|
Чувствительность амплитудных шумов (Старт отстройки 1 Гц, фактор корреляции =1, уровень сигнала ≥10 дБм) |
|||||||||||||||
|
Входная частота |
Отстройка частоты от несущей |
||||||||||||||
|
1 Гц (ном) |
10 Гц |
100 Гц |
1 кГц |
10 кГц |
100 кГц |
1 МГц |
10 МГц |
30 МГц |
|||||||
|
1 ГГц |
-105 |
-120 |
-135 |
-150 |
-158 |
-165 |
-165 |
-165 |
-165 |
||||||
|
10 ГГц |
-90 |
-105 |
-120 |
-135 |
-150 |
-160 |
-165 |
-165 |
-165 |
||||||
|
Улучшение чувствительности амплитудных шумов в зависимости от количества корреляций |
|||||||||||||||
|
Количество корреляций |
10 |
100 |
1’000 |
10’000 |
|||||||||||
|
Улучшение |
5 дБ |
10 дБ |
15 дБ |
20 дБ |
|||||||||||
|
Измерения фазовых шумов импульсных сигналов (опция FSWP-K4) |
|||||||||||||||
|
Диапазон отстройки частоты |
Уровень входного сигнала ≥0дБм |
от 10 мГц до 50% отчасты повторения импульсов |
|||||||||||||
|
Частота повторения импульсов |
от 0,5 мкс до 5 мс |
||||||||||||||
|
Период следования |
Ручная настройка |
от 0,01% до 50%, при длительности импульсов >100 нс |
|||||||||||||
|
Погрешность измерений |
отстройка: от 10 мГц -1 Гц |
< 3 дБ |
|||||||||||||
|
Измерения вносимых фазовых шумов (опция FSWP-B64) |
|||||||||||||||
|
Диапазон частот |
FSWP8 |
от 1 МГц до 8 ГГц |
|||||||||||||
|
Диапазон отстройки частоты |
от 10 мГц до 3 МГц |
||||||||||||||
|
Погрешность измерений |
< 2 дБ |
||||||||||||||
|
Чувствительность вносимых фазовых шумов (Старт отстройки 1 Гц, фактор корреляции =10, уровень сигнала ≥10 дБм) |
|||||||||||||||
|
Входная частота |
Отстройка частоты от несущей |
||||||||||||||
|
1 Гц |
10 Гц |
100 Гц |
1 кГц |
10 кГц |
100 кГц |
1 МГц |
3 МГц |
||||||||
|
10 МГц |
-106 |
-115 |
-128 |
-140 |
-148 |
-148 |
-148 |
-148 |
|||||||
|
100 МГц |
-118 |
-132 |
-143 |
-152 |
-155 |
-155 |
-155 |
-153 |
|||||||
|
1 ГГц |
-115 |
-123 |
-137 |
-147 |
-160 |
-165 |
-165 |
-161 |
|||||||
|
3 ГГц |
-115 |
-128 |
-143 |
-147 |
-165 |
-165 |
-160 |
-156 |
|||||||
|
10 ГГц |
-85 |
-104 |
-120 |
-138 |
-148 |
-154 |
-164 |
-160 |
|||||||
|
16 ГГц |
-82 |
-98 |
-120 |
-138 |
-148 |
-154 |
-164 |
-160 |
|||||||
|
Выходной уровень сигнала источника |
от -50 дБм до +10 дБм с шагом 10 дБ |
||||||||||||||
|
Режим анализатора спектра (опция FSWP-B1) |
|||||||||||||||
|
Диапазон частот |
FSWP8 |
от 10 Гц до 8 ГГц(DC coupled) от 10 МГц до 8 ГГц(AC coupled) |
|||||||||||||
|
Разрешающая способность по частоте |
0,01 Гц |
||||||||||||||
|
Фазовый шум (несущая 1 ГГц, отстройка 10 кГц) |
-138 дБн (тип.) |
||||||||||||||
|
Полосы разрешения (свипирующие и БПФ фильтры) |
Стандартно |
от 1 Гц до 10 МГц с кратностью 1/2/3/5 |
|||||||||||||
|
Полоса анализа |
10 МГц (80 МГц с опцией FSWP-B80) |
||||||||||||||
|
Отображаемый средний уровень собственных шумов (DANL) |
Без предусилителя |
-153 дБм (1 Гц) в диапазоне 1 ГГц – 3 ГГц |
|||||||||||||
