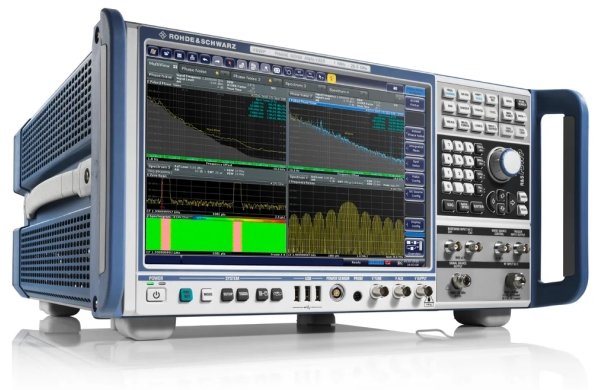

Анализатор фазовых шумов и тестер ГУН Rohde&Schwarz FSWP50

Артикул: 1-362299

  • Диапазон частот до 8, 26,5 или 50 ГГц
  • Высокая чувствительность измерений фазовых шумов:
    тип. -172дБн (на 1 ГГц с отстройкой 10 кГц)
    тип. -153дБн (на 10 ГГц с отстройкой 10 кГц).


Используя огромный опыт в области разработки решений для анализа фазовых шумов, применяя современные технологии, и учитывая пожелания заказчиков, компания Rohde&Schwarz представляет новый анализатор фазовых шумов с исключительными характеристиками по чувствительности, и уникальными функциональными возможностями. Анализатор R&S®FSWP построен на платформе прекрасно зарекомендовавшего себя анализатора спектра и сигналов высшего класса модели R&S®FSW с тем же удобным интуитивно понятным графическим интерфейсом.

Описание

  1. Диапазон частот до 8, 26,5 или 50 ГГц
  2. Высокая чувствительность измерений фазовых шумов:
    тип. -172дБн (на 1 ГГц с отстройкой 10 кГц)
    тип. -153дБн (на 10 ГГц с отстройкой 10 кГц).
  3. Диапазон отстроек от несущей до 300 МГц.
  4. Встроенный малошумящий источник ВЧ-сигнала до 8 или 18 ГГц для измерения собственного / вносимого фазового шума.
  5. Кросс-корреляционная обработка.
  6. Одновременное измерение амплитудных и фазовых шумов без дополнительного оборудования.
  7. Измерение фазовых шумов импульсных сигналов.
  8. Встроенный анализатор спектра с широким выбором измерительных приложений.

Технические характеристики

R&S®FSWP (базовый блок)

Диапазон частот при измерениях
фазовых и амплитудных шумов

FSWP8
FSWP26
FSWP50

от 1 МГц до 8 ГГц
от 1 МГц до 26,5 ГГц
от 1 МГц до 50 ГГц

Разрешающая способность по частоте



0,01 Гц

Уход частоты опорного генератора за счет старения

Стандартно
с опц. FSWP-B4

+/- 1*10-7
+/- 5*10-8

Измерения фазовых шумов



Отображение результатов измерений



SSBфазовый шум, сигналы спуров, СКЗ значение девиации, паразитная ЧМ, анализ джиттера

Диапазон отстройки частоты

Входной сигнал ≤ 3 ГГц
Входной сигнал >3 ГГц

от 10 мГц до 10% от частоты несущей
от 10 мГц до 300 МГц

Количество трасс



6

Погрешность измерений фазовых шумов

отстройка: от 10 мГц -1 МГц
отстройка: от 1 МГц - 30 МГц
отстройка: > 30 МГц

< 1,5 дБ
< 2 дБ
< 3 дБ

Чувствительность фазовых шумов без опциональности кросс-корреляции FSWP-B60
Старт отстройки 1 Гц, фактор корреляции =1, уровень сигнала ≥10 дБм, без опции термостатированного кварцевого генератора FSWP-B4

Входная частота

Отстройка частоты от несущей

1 Гц (ном)

10 Гц

100 Гц

1 кГц

10 кГц

100 кГц

1 МГц

10 МГц

30 МГц

10 МГц

-94

-122

-138

-155

-168

-168

-168



100 МГц

-74

-102

-130

-155

-167

-170

-170

-170

-170

1 ГГц

-54

-82

-110

-135

-147

-150

-157

-170

-170

3 ГГц

-44

-72

-100

-125

-137

-140

-147

-167

-170

7 ГГц

-37

-65

-93

-118

-130

-133

-140

-160

-163

10 ГГц

-34

-62

-90

-115

-127

-130

-137

-157

-160

16 ГГц

-30

-58

-86

-111

-123

-126

-133

-153

-156

26 ГГц

-26

-54

-82

-107

-119

-122

-129

-149

-152

50 ГГц

-20

-48

-76

-101

-113

-116

-123

-143

-146

Опция термостатированного кварцевого генератора FSWP-B4 улучшает чувствительность к фазовым шумам на 10 дБ (ном.) при отстройке 1 Гц.

Чувствительность фазовых шумов с опциональностью кросс-корреляции FSWP-B60
Старт отстройки 1 Гц, фактор корреляции =1, уровень сигнала ≥10 дБм, без опции термостатированного кварцевого генератора FSWP-B4

Входная частота

Отстройка частоты от несущей

1 Гц (ном)

10 Гц

100 Гц

1 кГц

10 кГц

100 кГц

1 МГц

10 МГц

30 МГц

10 МГц

-96

-128

-140

-158

-170

-170

-170



100 МГц

-76

-108

-136

-163

-170

-173

-175

-175

-175

1 ГГц

-56

-88

-116

-143

-166

-173

-173

-173

-173

3 ГГц

-46

-78

-106

-133

-156

-158

-163

-170

-170

7 ГГц

-39

-71

-99

-130

-152

-153

-157

-166

-166

10 ГГц

-36

-68

-96

-128

-147

-150

-155

-173

-173

16 ГГц

-32

-64

-92

-124

-143

-146

-151

-170

-170

26 ГГц

-28

-60

-88

-120

-139

-142

-147

-166

-166

50 ГГц

-22

-54

-82

-114

-133

-136

-141

-160

-160

Опция термостатированного кварцевого генератора FSWP-B4 улучшает чувствительность к фазовым шумам на 5 дБ (ном.) при отстройке 1 Гц.

Улучшение чувствительности фазовых шумов в зависимости от количества корреляций

Количество корреляций

10

100

1’000

10’000

Улучшение

5 дБ

10 дБ

15 дБ

20 дБ

Измерения амплитудных шумов

Диапазон отстройки частоты

Входной сигнал ≤ 100 МГц
Входной сигнал >100 МГц

от 10 мГц до 30% от частоты несущей
от 10 мГц до 300 МГц

Погрешность измерений амплитудных шумов

отстройка: от 10 мГц -1 МГц
отстройка: от 1 МГц - 30 МГц

< 2 дБ
< 2,5 дБ

Чувствительность амплитудных шумов (Старт отстройки 1 Гц, фактор корреляции =1, уровень сигнала ≥10 дБм)

Входная частота

Отстройка частоты от несущей

1 Гц (ном)

10 Гц

100 Гц

1 кГц

10 кГц

100 кГц

1 МГц

10 МГц

30 МГц

1 ГГц

-105

-120

-135

-150

-158

-165

-165

-165

-165

10 ГГц

-90

-105

-120

-135

-150

-160

-165

-165

-165

Улучшение чувствительности амплитудных шумов в зависимости от количества корреляций

Количество корреляций

10

100

1’000

10’000

Улучшение

5 дБ

10 дБ

15 дБ

20 дБ

Измерения фазовых шумов импульсных сигналов (опция FSWP-K4)

Диапазон отстройки частоты

Уровень входного сигнала ≥0дБм

от 10 мГц до 50% отчасты повторения импульсов

Частота повторения импульсов



от 0,5 мкс до 5 мс

Период следования

Ручная настройка
Автопоиск

от 0,01% до 50%, при длительности импульсов >100 нс
от 1% до 50%, при длительности импульсов >250 нс

Погрешность измерений

отстройка: от 10 мГц -1 Гц
отстройка: от 1Гц - 1 МГц

< 3 дБ
< 2,5 дБ

Измерения вносимых фазовых шумов (опция FSWP-B64)

Диапазон частот

FSWP8
FSWP26

от 1 МГц до 8 ГГц
от 1 МГц до 18 ГГц

Диапазон отстройки частоты



от 10 мГц до 3 МГц

Погрешность измерений



< 2 дБ

Чувствительность вносимых фазовых шумов (Старт отстройки 1 Гц, фактор корреляции =10, уровень сигнала ≥10 дБм)

Входная частота

Отстройка частоты от несущей

1 Гц

10 Гц

100 Гц

1 кГц

10 кГц

100 кГц

1 МГц

3 МГц

10 МГц

-106

-115

-128

-140

-148

-148

-148

-148

100 МГц

-118

-132

-143

-152

-155

-155

-155

-153

1 ГГц

-115

-123

-137

-147

-160

-165

-165

-161

3 ГГц

-115

-128

-143

-147

-165

-165

-160

-156

10 ГГц

-85

-104

-120

-138

-148

-154

-164

-160

16 ГГц

-82

-98

-120

-138

-148

-154

-164

-160

Выходной уровень сигнала источника



от -50 дБм до +10 дБм с шагом 10 дБ

Режим анализатора спектра (опция FSWP-B1)

Диапазон частот

FSWP8
FSWP26

от 10 Гц до 8 ГГц(DC coupled) от 10 МГц до 8 ГГц(AC coupled)
от 10 Гц до 26,5 ГГц(DC coupled) от 10 МГц до 26.5 ГГц(AC coupled)

Разрешающая способность по частоте



0,01 Гц

Фазовый шум (несущая 1 ГГц, отстройка 10 кГц)



-138 дБн (тип.)

Полосы разрешения (свипирующие и БПФ фильтры)

Стандартно
С опцией FSWP-B8

от 1 Гц до 10 МГц с кратностью 1/2/3/5
дополнительно: 20 МГц, 50 МГц и 80 МГц

Полоса анализа



10 МГц (80 МГц с опцией FSWP-B80)

Отображаемый средний уровень собственных шумов (DANL)

Без предусилителя
С предусилителем (FSWP-B24)

-153 дБм (1 Гц) в диапазоне 1 ГГц – 3 ГГц
-165 дБм (1 Гц) в
