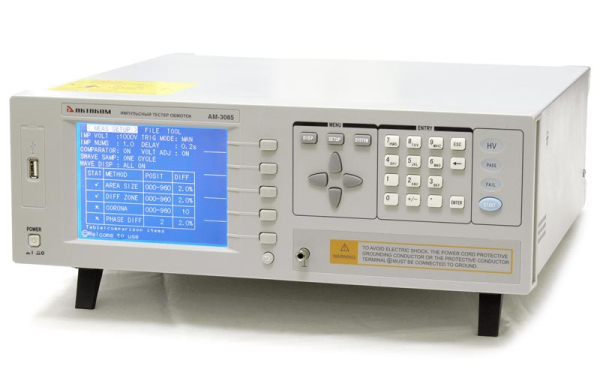

Высоковольтные тестеры обмоток Актаком АМ-3083 и АМ-3085 позволяют проводить испытания обмоток на тестовых напряжениях от 500 В до 5000 В с разрешением 100 В (АМ-3085) или от 300 В до 3000 В с разрешением 50 В (АМ-3083).
В процессе испытаний тестер сравнивает результат испытаний с эталонной формой одним из четырех способов:
- Сравнение по размеру площади (AREA SIZE)
- Сравнение по отличию площадей (DIFFERENTIAL AREA)
- Сравнение коронного разряда (CORONA DISCHARGE)
- Сравнение по отличию периодов (PHASE DIFFERNTIAL)
и затем отображает его в виде токовой осциллограммы импульсного отклика в режиме напряжение, время и частота.
Другие характеристики прибора
- Тестовый импульс энергии: < 250 мДж (АМ-3085) или < 90 мДж (АМ-3083)
- Индуктивность: от 10 мкГн
- ЖК-дисплей, 320х240 точек
- Область отображения формы сигнала: 240х200 точек
- Скорость измерения:
-
- 5.5 измер./сек. (Дисплей формы сигнала выключен)
- 3.3 измер./сек. (Дисплей формы сигнала включен)
- Измерение формы сигнала: напряжение, время, частота
- Графическое отображение формы сигнала
- Функция ZOOM для обработки диаграмм
- Внутренняя память на 60 значений, более 500 значений на USB–диск
- Функция вывода статистики полученных данных
- Режим синхронизации: внутренний/ручной/External/Bus
- Программируемый уровень запуска
- Интерфейсы: RS-232, Handler
- Блокировка клавиатуры паролем
